專業銷售直線導軌Compact Rail-ROLLON

　　專業銷售直線導軌Compact Rail-ROLLON

高偉 QQ：2853369888   手機：17710704891 電話：010-64714988-215 傳真：010-64714988-668 郵件：tk5@handelsen.cn

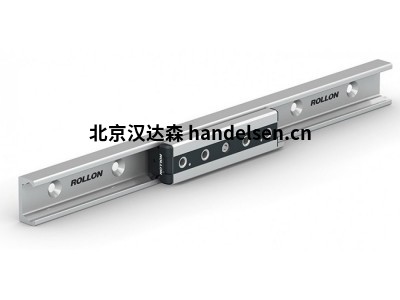

　　自對齊直線導軌，軸承 式滾輪 和由冷拔碳鋼制成的 C 型 軌道 ，以及感應淬火和精磨滾道。

　　產品描述

　　Compact Rail 直線系統包括具有感應淬火滾道的鋼直線滑軌，以及同樣由淬硬鋼制成的高精度徑向滾珠軸承滑塊。憑借自對齊功能，Compact Rail 直線導軌可以簡化項目，提高性能，降低整體應用成本。Compact Rail 直線導軌易于安裝在所有類型的表面上，包括未經機加工的表面。

　　Compact Rail 直線導軌采用堅固鋼制滑塊和滾珠軸承，帶刮板的自對中端蓋，保護內部組件的側面密封，以及頂部密封條?；瑝K體側邊倒角處理，安裝面精磨處理，保證安裝精度?；瑝K頭部配備特殊緩釋毛氈，可相對于滑塊體自由旋轉，毛氈始終接觸滾道以確保理想潤滑。可以使用注油器，通過端蓋上的專用加油口輕松對毛氈進行潤滑。

　　滾道位于 C 形型材內，與污染物隔開。此外，滑塊密封和各種防腐蝕處理使 Compact Rail 直線導軌即使在更惡劣的環境下也可保持可靠性。

　　Compact Rail 包括三個產品系列：導向軌道T 型軌，補償軌道 U 型軌，以及浮動軌道 K型軌?？梢越M合不同產品系列形成自對齊系統，補償兩個平面的錯位誤差：軸向最多 3.9 mm，徑向最多 ±2°。

　　提供 5 種不同尺寸：18、28、35、43、63 mm。

　　可以形成自對齊系統(T+U 或 K+U)，補償安裝表面的錯位誤差。

　　堅固的NS型鋼滑塊，帶有側面密封和浮動刮板。還提供 NSD 版本，安裝孔與負載方向平行。

　　可對滑軌和滑塊主體進行不同防腐蝕處理：按照 ISO 2081 鍍鋅(所有滑軌和滑塊的標準處理)，Rollon Aloy，Rollon E-coating，以及鍍鎳。

　　C形型材內有滑塊和滾動元件，確保緊湊尺寸。

　　感應淬火和精磨滾道。

　　可調預負載。

　　Compact Rail Plus 直線導軌采用雙排滾珠軸承以提高負載能力，帶凸形滾道的堅固滑軌，以及帶側面和浮動刮板的堅固鋼制滑塊，Compact Rail Plus 用于對負載能力、動力學和工作環境具有最嚴格要求的應用。滿足所有要求的同時，保持自對齊功能，這是該產品系列的獨有特性。

　　滑塊具有四個版本：引導滑塊 (RV);浮動滑塊 (RP);超浮動滑塊 (RU) 和旋轉滑塊 (RA)。將兩個導軌與不同滑塊組合，可以形成自對齊系統，補償兩個平面的錯位誤差：軸向最多 3.5 mm，徑向最多 ±1.3°。

　　提供 3 種不同尺寸：18、28、43 mm。

　　可以形成自對齊系統(V+P / V+U 或 A+P / A+U)，補償安裝面誤差。

　　需要補償直線導軌支撐表面平行度誤差

　　堅固的R型鋼制滑塊，帶雙排滾珠軸承，側面密封和浮動刮板。還提供 RD 版本，安裝孔與負載方向平行。

　　可對滑軌和滑塊體進行不同防腐蝕處理：按照 ISO 2081 鍍鋅(28-43 尺寸滑軌和所有滑塊主體的標準處理)，Rollon-Nox(18 尺寸滑軌的標準處理)，Rollon Aloy，Rollon E-coating，以及鍍鎳。

　　C 形型材內有滑塊和滾動元件，確保緊湊尺寸。

　　感應淬火和精磨滾道(尺寸 28-42)

　　滲氮黑色氧化拋光滾道(尺寸 18)

　　可調預負載。

　　Rollon TH-Serie

　　Rollon UNILINE

　　Rollon ELM-Serie

　　Rollon ECO-Serie

　　Rollon LIGHT-Serie

　　Rollon ONE-Serie

　　Rollon ROBOT-Serie

　　意大利Rollon公司簡介

　　Rollon 成立于 1975 年，是直線運動應用解決方案全球提供商。Rollon 設計、制造并營銷全系列直線運動產品，遍及每個客戶，包括：直線導軌、伸縮式導軌、直線執行器和自動化系統。Rollon 解決方案應用于各個工業領域，如工業機器、自動化生產單元、包裝、物流或鐵路，貼心陪伴全球數百萬人的生活。Rollon 解決方案采用標準產品創建，根據每個應用的具體需求定制，為每個客戶所獨有。2010 年起，Rollon Group 在意大利總部以及德國、法國和美國分公司的基礎上，通過中國、印度和日本的新分公司，以及俄羅斯、巴西和英國的辦事處強化全球網絡。Rollon 現在擁有超過 180 個進口商和主要經銷商，龐大的當?shù)刂С志W(wǎng)絡，是一家極具當?shù)赜绊懥Φ目鐕瘓F(tuán)。Vimercate 的總部和工廠占地面積 15,500 平方米，可內部生產設計的不同解決方案。2018 年，Rollon 在 Arcore 建立占地 5,500 平方米的新生產廠，專門針對執行器和執行系統產品系列。除了中央工廠，各國的其他制造工廠還處理切割、組裝和表面加工，以便在短時間內滿足當?shù)匦枨蟆?/p>

　　Rollon ULC63

　　Rollon KLC-63

　　Rollon NUE63

　　Rollon NKE83

　　Rollon DSS28

　　Rollon DBN28

　　Rollon TLC-28

　　Rollon CPN28-2RS

　　技術特性

　　Compact Rail Plus

　　可提供 T-型滑軌,U-型滑軌尺寸: 18, 28, 35, 43, 63。

　　K-型滑軌可提供尺寸: 43, 63。

　　最大運行速度: 9 m/s ( 354 in/s)(根據應用環境而定)。

　　最大加速度: 20 m/s2 ( 787 in/s2 )(根據應用環境而定)。

　　最大的徑向載荷能力: 15,000 N (每個滑塊)。

　　溫度范圍: -20 °C至 +120 °C (-4 °F 至 +248 °F ) 短時間可承受 +170 °C (+338 °F )。

　　可提供滑軌長度從 160 mm 至 3,600 mm (6.3 in 至 142 in) 滑軌長度以 80-mm 為最小增量 (3.15 in), 可提供單根滑軌 的最長尺寸為 4,080 mm (160.6 in)按需求供貨。

　　滾輪銷具備良好潤滑，和較長使用壽命。

　　滾輪密封/防護：標準 2Z(鋼蓋板)，2RS(防噴淋)

　　滾輪材料：鋼 100Cr6(還提供不銹鋼 AISI 440)

　　滑軌的滑道經過高頻電感淬火并磨削處理。

　　滑軌和滑塊全部經過鍍鋅處理,符合 ISO 2081

　　T- 型滑軌和 U-型滑軌尺寸從18 至 43尺寸使用材料:冷拉軸承鋼C43 F。

　　K-型滑軌, 同T- 型滑軌和 U-型滑軌 63 尺寸 63使用材料:CF53。

　　Compact Rail Plus

　　可用滑軌尺寸：18, 28, 43

　　最大運行速度：7 m/s ( 276 in/s)(取決于應用)

　　最大加速度：15m/s² ( 590.55 in/s2 )(取決于應用)

　　最大徑向載荷能力：10,800 N(每個滑塊)

　　溫度范圍：-20 °C 至 +120 °C(-4 °F 至 +248 °F)短時間最高可達 +150 °C (+302 °F )

　　可用滑軌長度在 160 mm 到 3,600 mm(6.3 in 到 142 in)之間以 80-mm (3.15 in) 為遞增量，單根滑軌最長尺寸為 4,080 mm (160.6 in)，按要求為 28 和 43 尺寸提供。

　　滾輪材料：鋼 100Cr6(還提供不銹鋼 AISI 440)

　　滾輪銷終身潤滑

　　滾輪密封/防護：2RS(防噴淋)

　　在 28 和 43 尺寸中，滑軌和滑塊主體按照 ISO 2081 標準鍍鋅，滾道經過電感淬火和磨削處理。

　　在 18 尺寸中，滑軌采用 Rollon-Nox 深度滲氮和黑色氧化 層處理，滑塊主體按照 ISO 2081 標準鍍鋅。

　　28-43 尺寸的滑軌材料：冷拔碳鋼 CF53

　　18 尺寸的滑塊材料：冷拔碳鋼 20MnCr5
