瑞典AQ空氣傳感器

　瑞典AQ空氣傳感器

　　瑞典AQ集團是一家面向高要求的工業客戶的組件和系統的全球制造商。業務分為兩個部分：系統和組件。系統包括我們的業務領域電柜和系統產品。組件包括我們的業務領域注塑成型，電感元件，配線系統和鈑金加工。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　自1986年成立以來，瑞典AQ Elteknik作為AQ集團的分支，一直致力于提供定制化的技術解決方案。多年來開發出了眾多符合客戶要求和技術需求的產品。公司在許多不同領域具有專長，這意味著通過整合這些專長，可以將客戶對產品的設想轉變?yōu)楝F(xiàn)實。
漢達森 高偉 手機/微信177*1070*4891

　　瑞典AQ目前開發的數款產品已成為業內的標準產品，并被廣泛應用于制藥生產。

　特殊使用條件：

　　1)空氣傳感器的外殼必須通過導管系統中的安裝件接地。

　　2)安裝時必須考慮任何外部加熱源，以不超過最大環境溫度

　　傳感器溫度+ 60°C

　　產品種類包括：

　　瑞典AQ 空氣傳感器

　　瑞典AQ 溫度傳感器

　　瑞典AQ 液位開關

　　瑞典AQ 加熱器護套

　　瑞典AQ 動力攪拌機

　　客戶主要來自制藥和食品行業。我們還為制造業組裝/生產設備機柜、電氣設備和控制系統。

　　瑞典AQ空氣傳感器工作無需直接接觸液體。在傳感器上流動的液體使用聲波進行監測。聲波記錄存在的氣體和顆粒，結果顯示在一個外部控制單元。

　　瑞典AQ空氣傳感器結構緊湊，可從一體式轉動而成內部完全光滑，Ra <0.4um。所有接液部件均由耐酸鋼或聚丙烯制成。

　　瑞典AQ空氣傳感器可以是CIP(就地清潔)，鋼制空氣傳感器可以是SIP(蒸汽就位)到130°C。 AQ空氣傳感器具有2.1B的完全可追溯性證書(聚丙烯)和3.1B證書(316 L鋼)

　　所有連接均為標準三夾連接它提供了良好的無菌，使其易于組裝并拆卸。 空氣傳感器采用耐酸鋼制成帶連接器(瑞典AQ 傳感器 SAC系列)或不帶連接器(瑞典AQ 傳感器 FCS系列)。

　　AQ空氣傳感器可以設置在不同的水平靈敏度。 傳感器檢測到最大靈敏度氣泡小至2毫米。在低靈敏度下，傳感器檢測有無液體。

　　AQ空氣傳感器可用于生物制藥工業和不同的過程工業：•泵護罩•氣泡傳感器，AQ空氣傳感器同時還可應用于爆炸性環境。

　　安裝空氣傳感器

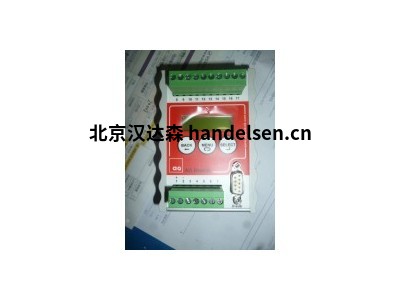

　　一個或兩個空氣傳感器可以連接到一個超聲控制器D72或DP72。 空氣傳感器是

　　設計用于安裝mini-TC / TC，通過連接三聯燈正確安裝傳感器非常重要

　　妥善避免泄漏。 安裝空氣傳感器時，還必須考慮到這一點

　　外部加熱和冷卻源，用于保持工作溫度范圍。 空氣傳感器是

　　設計用于常壓(0.8 bar - 1.1 bar)，正常氧含量21%。

　　空氣傳感器應按照國家法規進行安裝。 有要求的人知識應該執行安裝。

　　電纜

　　空氣傳感器的電纜連接到危險區域。 最大電纜長度為40米。該

　　電纜屏蔽很重要，因為它可以防止外部噪聲進入。 如果電纜延長，請使用相同或

　　類似電纜類型(4導體帶共用屏蔽)。

　　注意! 未屏蔽的電纜部分最大應為40mm。

　　垂直或水平安裝

　　我們建議盡可能安裝帶有垂直液流的空氣傳感器。 然后氣泡會被吸引到

　　更容易檢測到氣泡的中心。

　　如果空氣傳感器水平安裝，我們建議以這種方式轉動空氣傳感器

　　連接器在頂部。 然后，空氣傳感器頂部的氣泡將更容易被檢測到。

　　氣泡檢測原理

　　通過使用超聲波監測流過空氣傳感器的液體中的氣泡。

　　在空氣傳感器內部，兩個低強度超聲波束在方向上穿過液體路徑傳輸垂直于液體流動。

　　如果氣泡移動到超聲波束中的一個，則超聲波將被部分偏轉并且強度為超聲波減少。 控制器不斷測量超聲波的強度，如果它變成了低于閾值，它會檢測到氣泡。 液體中的致密顆粒也會使超聲波偏轉并且可以因此被檢測到。 為了實現對氣泡的非常低的靈敏度，使用不同的技術來測量阻尼效果液體對空氣傳感器壁的振動有影響。

　　靈敏度

　　氣泡的靈敏度可以設置為高，中，低，非常低和非常低。 (如何設置，請參閱D72 / DP72超聲控制器。)

　　在靈敏度設置為高的情況下，可以檢測到直徑約為2mm或更大的單個氣泡通過空氣傳感器。

　　在靈敏度設定為中等的情況下，可以檢測到直徑約3mm或更大的單個氣泡。

　　在靈敏度設置為低的情況下，可以檢測到直徑約10mm的單個氣泡。靈敏度低

　　通過要求兩個探測器同時檢測氣泡，在空氣傳感器中實現。

　　一起發現許多小氣泡就像是一個大泡泡一樣。

　　如果有很多氣泡，甚至可以檢測到微小的(微觀)氣泡。

　　當使用非常低的靈敏度時，空氣傳感器*應安裝垂直液體流量

　　否則，空氣傳感器內部留下的液滴可被檢測為液體。靈敏度非常低適用于直徑<14 mm的空氣傳感器。

　　連接空氣傳感器

　　使用障礙物連接空氣傳感器Ex

　　超聲控制器D72或DP72未經過認證，必須使用本質安全屏障進行連接

　　空氣傳感器Ex。 下圖顯示了如何通過兩個屏障連接兩個空氣傳感器SAC。 它是

　　重要的是根據EN 60079-14安裝屏障和傳感器，并總結電壓和電壓

　　根據附錄B的電流。

　　每個空氣傳感器都需要一個齊納屏障。

　　在圖中，D72 / DP72和屏障之間的電纜類型與屏障之間的類型相同

　　和空氣傳感器。 如果使用其他電纜類型，則必須屏蔽。 電纜的非屏蔽部分不應該長時間不必要。

　　選擇障礙

　　必須根據EN 60079-14選擇屏障，但也有測量注意事項

　　選擇障礙：

　　1.屏障必須使用電阻電流限制。

　　2.屏障必須是針對無偏的交流電流相對地面。

　　3.屏障電壓應盡可能高。 (最小±8V AC)

　　4.阻隔性應盡可能低。 (最多110?)

　　屏障必須盡可能少地衰減2MHz。 對地的勢壘電容應盡可能低。

　　推薦屏障：Pepperl + Fuchs Z960。

　　防爆barriershields

　　屏蔽鋁板必須放在屬于每個超聲波的每組屏障外面

　　控制器D72 / DP72。

　　齊納阻擋層沒有屏蔽，因此如果沒有屏蔽鋁板，則可以傳遞噪聲

　　屬于不同D72 / DP72的障礙之間。 電纜的未屏蔽部分也應短

　　防止在不同的D72 / DP72之間傳輸噪音。

　　屏蔽鋁板必須單獨訂購，產品編號：Ex-barrierhield。

　　Ex-barrierhield卡在DIN導軌上，靠近本質安全的齊納屏障

　　空氣傳感器用于設備組IIB和設備組1 / 2G。

　　傳感器導管的內部設計為暴露于區域0，其余部分暴露于區域1。

　　傳感器正在將超聲波發送到0區。請注意，超聲控制器D72未經過Ex認證，必須使用屏障連接空氣傳感器。 傳感器內部的本質安全電路與地隔離。

　　應遵守安全和維護防爆電氣設備的通用規定。 (歐洲國家的EN 60079-14和EN 60079-17與CENELEC相連)。 具有所需知識的人員應執行安裝。

　　在Air Sensor Ex上寫的標簽信息

　　瑞典制造的空氣傳感器

　　防爆等級? II 1/2 G Ex ib IIB T4

　　SP編號 SP08ATEX3637X

　　運輸溫度 Tamb：-20至+ 60°C

　　最大輸入電壓Ui：13.0 V.

　　最大電流輸入Ii：0,70 A.

　　最大功率輸入Pi：1,20 W.

　　內部電容Ci：50 nF

　　內部電感Li：50μH

　　AQ空氣傳感器，PP(聚丙烯)

　　瑞典AQ 傳感器 FCP4-25 內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCP4-25-EX 內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCP6-25 內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCP6-25-EX 內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCP10-25 內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCP10-25-EX 內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCP14-25 內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCP14-25-EX 內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

　　瑞典AQ 傳感器 FCP22-50 內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

　　瑞典AQ 傳感器 FCP22-50-EX 內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

　　瑞典AQ 傳感器 FCP38-64 內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

　　瑞典AQ 傳感器 FCP38-64-EX 內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，
