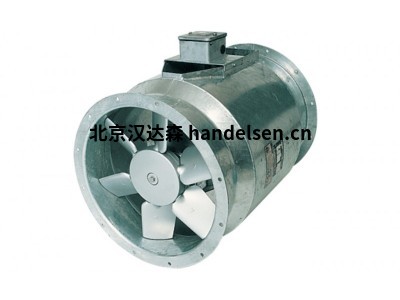

HT JM 翼型軸流風機 英國 Flakt Woods

Fläkt Woods 2100系列型號及貨

型號:2101GP/315  貨號:NG313611

型號:2101GP/315  貨號:NG313412

型號:2101GP/355 貨號:NG353611

型號:2101GP/355 貨號:NG353412

型號:2101GP/400 貨號:NG403611

型號:2101GP/400  貨號:NG403412

型號:2101GP/450  貨號:NG453611

型號:2101GP/450  貨號:NG453412

型號:2101GP/500  貨號:NG503611

型號:2101GP/500  貨號:NG503411

型號:2101GP/630  貨號:NG633811

型號:2101GP/630  貨號:NG633612

型號:2101GP/710  貨號:NG713613

型號:2101GP/315  貨號:NG313431

型號:2101GP/355  貨號:NG353432

型號:2101GP/400  貨號:NG403432

型號:2101GP/450  貨號:NG453433

型號:2101GP/500  貨號:NG503433

型號:2101GP/630  貨號:NG633832

型號:2101GP/630  貨號:NG633633

型號:2101GP/710  貨號:NG713631

型號:2102/315      貨號:NH311413

型號:2102/355     貨號:NH351413



產品介紹

JMv® 翼型軸流風機

Woods JMv Aerofoil 可提供高達 84% 的空氣動力學效率、低 SFP 以及顯著的運行成本和碳排放減少。

創新的 CFD 優化設計。提高空氣動力學效率

高效設計降低運行成本：降低 27%

全外殼設計——快速、簡單且經濟高效的安裝

我們的 JMv 產品是一款全箱式軸流風機，可提供高效性能。每個葉輪均由高壓壓鑄鋁制成，并使用實時射線照相（根據 ASTM E-155）進行 X 射線檢查，以確保產品的完整性和質量。

葉輪經過精密平衡，以最大限度地減少振動水平并確保平穩運行。葉輪葉片安裝在輪轂和夾板組件中，允許手動調節葉片槳距角，從而提供性能靈活性。

我們的設計融合了我們創新的“VCC”技術，該技術使用高扭轉葉片、葉片特征、空氣動力學優化的輪轂設計、一體式 2 級導葉和（對于更大尺寸）葉輪旋轉器，以提供出色的節能性能。Woods Air Movement 產品。



JM 翼型軸流風機

Woods JM Aerofoil 風扇提供高空氣動力學效率（高達 77%）和低特定風扇功率。這些優勢是通過使用 Aerofoil 截面葉輪葉片和空氣動力學優化的輪轂設計實現的，可提供最高的運行效率

高效葉輪設計降低了 SFP 值和運行成本

可調螺距葉輪提供精確的性能

短或長外殼選項提供安裝靈活性

Woods JM 產品可用作全箱式或短箱式軸流風扇，可提供高效性能。每個葉輪均由高壓壓鑄鋁制成，并使用實時射線照相（根據 ASTM E-155）進行 X 射線檢查，以確保產品的完整性和質量。

葉輪經過精密平衡，以最大限度地減少振動水平并確保平穩運行。葉輪葉片安裝在輪轂和夾板組件中，允許手動調節葉片槳距角，從而提供性能靈活性。Woods Air Movement 產品。



JM分叉200°C軸流風機

高品質風扇設計用于承受持續的高溫，并帶有受保護的電機，不會暴露在氣流中的任何顆粒中

電機安裝在氣流外

適合在 100°C 至 200°C 的溫度范圍內連續運行

可調螺距葉輪提供精確的性能

400 毫米至 1000 毫米直徑

體積流量：高達 19 m 3 /s

靜壓：高達 1000 Pa

風扇空氣動力學性能通過 ISO 5801 認證

安裝噪音低

工作溫度 : 100°C 至 200°C 連續

帶整體法蘭的熱浸鍍鋅風扇外殼

電機安裝在氣流外

標配 IE2 電機

過熱保護（標準可達 1000mm Ø）

電機防護 IP55

有時需要風扇能夠在升高的溫度下持續運行，或者當氣流中存在顆?；蛴泻怏w時，如果沒有保護，則會損壞電機。分叉式風扇將氣流圍繞電機通道分開，這意味著電機保持在氣流之外，因此不會暴露在氣流攜帶的環境中。

分叉風扇用作廚房油煙機排風扇，保護電機免受油脂和高溫的影響，此外，分叉風扇還用于空氣溫度持續高的工業過程（例如鑄造廠）或酸或磨料顆粒常見的工業過程中空氣流動。Woods Air Movement 產品。



HT JM 翼型軸流風機

JM 翼型葉輪由鋁材高壓壓鑄而成，由葉片、輪轂和夾板組成。JM 葉輪可在整個槳距角范圍內手動調節

高效葉輪設計降低了 SFP 值和運行成本

可調螺距葉輪提供精確的性能

短或長外殼選項提供安裝靈活性

315 - 1600 毫米直徑

容量高達 186,500 m 3 /h (51.8 m3/s)

靜壓高達 2400 Pa

風扇通過 ISO5801 和 BS848 測試

高能效

安裝噪音低

電機防護 IP55

HT BSRIA 認證 400°C 2 小時

JM 翼型葉輪由鋁材高壓壓鑄而成，由葉片、輪轂和夾板組成。JM 葉輪可在整個槳距角范圍內手動調節。所有葉輪組件都使用實時射線照相進行 X 射線檢查，并在加工前按照 ASTM E-155 進行檢查，以確保鑄件的完整性和質量。

葉輪作為風扇組件進行精密平衡，以最大限度地減少振動水平并確保平穩運行。Woods Air Movement 產品。



JTv 超薄型噴射推力風扇

我們的 JTv Slim-Line Car Park Jet Thrust Fan 系列包括單向產品，具有光滑美觀的外部線條和集成安裝支架，使安裝變得容易

美觀的設計包括易于安裝的一體式安裝支架

JTv 產品提供改進的單向推力開發

JTv 系列還提供“最大推力”版本以進一步改進推力開發

Slim Line：現代、流線型的外觀、更高的性能，用于分區系統

3 種尺寸可供選擇；315 毫米、355 毫米和 400 毫米。包括集成安裝支架

50Hz 單向 JTv 性能：33-77N（最大推力 91N）

60Hz 單向 JTv 性能：40-71N（最大推力 88N）

2 速度或逆變器控制的電機

高溫電氣隔離器或接線盒的選擇

可提供防護罩或?qū)Я魅~片

我們的 Slim-Line 設計具有更美觀的外殼，使其成為大多數客戶項目和查詢的首選產品。該產品由一個帶殼的軸流風扇組成，出廠時安裝在兩個圓柱形、無吊艙的消音器內，這些消音器旨在完全封閉風扇裝置。

每個消音器在裝置入口和出口處都裝有一個喇叭口，以?xún)?yōu)化推力性能。根據特定客戶的需求，單向產品可以配備防護裝置（兩端），或者也可以配備入口防護裝置和排放導流葉片裝置。

我們的 JTv 產品變體可以構建以適應 3 種不同的高溫規格。標準產品（基本型號）設計用于在 200°C 時提供一次性緊急排煙任務（最長持續時間長達 2 小時），但也有兩種其他選項可供選擇，以適應 300°C 或 400 ℃。

我們的 200°C 額定單元標配電氣隔離器，而我們的 300°C 和 400°C 額定單元標配接線盒。但是，可以將 200°C 額定單元與接線盒安裝在一起，或者將一個高溫電氣隔離器安裝到 300°C 和 400°C 額定單元上。

該產品系列的標準保護系統是鍍鋅飾面，但我們也可以提供各種替代漆面（基于任何標準 RAL 顏色），可能需要以滿足特定的項目規范。Woods Air Movement 產品。



JTv 低剖面噴射推力風扇

我們的 JTv 薄型停車場噴射推力風扇系列包括單向產品，具有薄型、節省空間的外殼和集成安裝支架，使安裝變得容易

具有節省空間的外殼和一體式安裝支架，便于安裝

JTv 產品提供改進的單向推力開發

JTv 系列還提供“最大推力”版本以進一步改進推力開發

低調的設計可以最大限度地利用空間

3 種尺寸可供選擇；315 毫米、355 毫米和 400 毫米。包括集成安裝支架

50Hz 單向 JTv 性能：29-68N（最大推力 89N）

60Hz 單向 JTv 性能：34-66N（最大推力 85N）
