Physik Instrumente U-723 PILineXY位移平臺 型號規格參數

Physik Instrumente U-723 PILineXY位移平臺  型號規格參數

王鈺 QQ：2850590596   手機：18518171575 電話：010-64717020-113 傳真：010-84786709-666 郵件：sales21@handelsen.cn

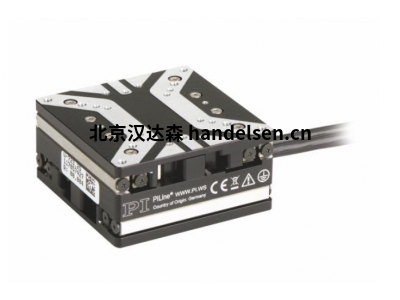

帶超聲波壓電電機的緊湊型XY位移平臺

雙軸快速定位

高導向精度

自鎖，靜止?fàn)顟B(tài)下無熱量產生

節省空間，重量輕巧

傳感器分辨率高達10 納米

低噪音操作

精密級XY位移平臺

PILine平臺尤其適合要求快速精密定位的應用。關機后，自鎖驅動器保持平臺位置的機械穩定。因而可大大減少能量消耗和熱量產生。蓄電池驅動或熱敏型的低占空比應用可得益于這些特點。軸的位置通過一個編碼器和一個光學參考開關測量，該開關允許可靠的可重復運動。壓電電機驅動器原理及其電氣操作成本低，可定制

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

PILine超聲波壓電電機

作為PILine超聲波壓電電機不可或缺的一部分，壓電陶瓷促動器上被施加預載，通過一個耦合元件抵住移動導向轉子。在100至200千赫茲的高頻交流電壓的作用下，壓電陶瓷促動器被激發產生超聲波諧振。促動器的變形使耦合元件相對于轉子產生周期性的對角運動。建立的進給為幾納米每循環；高頻率帶來高速度。在壓電陶瓷促動器上相對于動輪施加預載可確保驅動器在靜止?fàn)顟B(tài)下和關機時自鎖。

應用領域

顯微操縱、自動化、生物科技、樣本操縱、樣本定位、有限空間內的應用、真空應用可達10^-6百帕（可選）

訂購信息

U-723.25 PILine XY位移平臺，緊湊型設計，22 毫米 × 22 毫米行程，2 牛驅動力，10 納米傳感器分辨率

配件

U-600.A01 用于PILine的延伸電纜，Sub-D15針，1 米

U-600.A03 用于PILine的延伸電纜，Sub-D15針，3米

U-600.A05 用于PILine的延伸電纜，Sub-D15針，5米
