堅固緊湊的設計，帶有循環滾珠軸承導軌，可承受高負載。

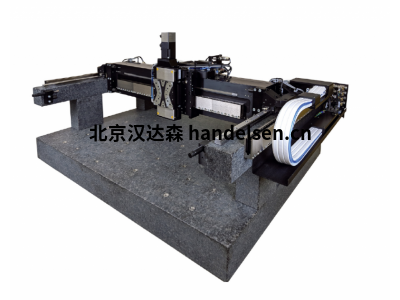

架空移動XY龍門架

絕對編碼器

各種旅行范圍。選項和定制的改編

精密循環滾珠軸承導軌

高性能無鐵心直線電機

靈活的模塊化平臺

概觀

PIglide MGS混合龍門架設計用于最大化需要高架運動的應用的吞吐量. 該階段非常適用于3D打印，裝配，取放，校準，檢查和工業自動化應用。

MGS使用預加載的線性機械軸承，旨在提供優化的剛度和精度。可選配不銹鋼導軌。

龍門軸包含雙線性電機和雙線性編碼器。無鐵芯直線電機提供平穩運動, 沒有齒槽或吸引力。直線電機和線性和線性編碼器是非接觸式設備，因此沒有反彈，磨損或維護問題。

MGS與業界領先的ACS控制器和驅動器相結合，可提供卓越的伺服性能和先進的控制

提高動態性能和誤差補償?shù)乃惴?，以及一套廣泛的軟件開發工具。

應用領域

掃描，數字印刷，電子裝配和檢驗，AOI（自動光學檢測），自動化。

選項和定制的改編

底座由花崗巖或鋁制成

可調節的工作高度

減少振動的系統

額外的拖鏈

直線電機的性能

液壓冷卻直線電機

訂購信息：

出廠選項：L-511為Z軸

改進的L-511線性平臺，帶同步伺服電機和抱閘，行程范圍為50至150 mm

出廠選項：V-408為Z軸

改進型V-408配備三相直線電機，抱閘和氣動重力補償，行程50 mm

工廠選項：附加拖鏈

A-351可配備附加拖鏈，以容納客戶設置的其他電纜和軟管。

工廠選項：電機冷卻

對于具有高占空比和高加速度的應用，可配備液冷直線電機。 個人

對于橋軸的線性馬達也可以進行液體冷卻。 外部散熱器是必要的。

工廠選擇：基礎材料

基板和龍門軸的基礎結構可以是花崗巖或鋁。 可以定制孔圖案。
