MCP1792/3 家庭設備是高壓、低輟學 (LDO) 調節器，能夠產生 100 mA 輸出電流。4.5V 至 55V 的輸入電壓范圍使其在 12V 至 48V 電源導軌和高壓電池組中非常理想。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　低UVLO在關閉2.4V使它足以在汽車應用的冷曲柄條件。MCP1792/3 提供 2 個標準固定輸出電壓版本：3.3V 和 5.0V。2.2 μF 陶瓷電容器的調節器輸出

　　穩定。通過當前折疊功能保護設備免受短路事件的發生，并通過熱關閉保護防止過熱。

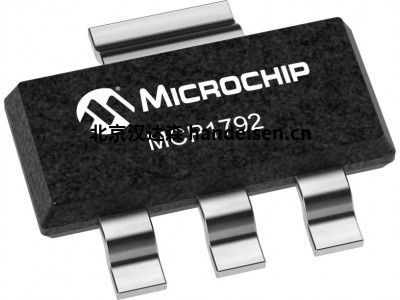

　　MCP1792 是 MCP1792/3 設備系列的 3 鉛版本，MCP1793 是提供關機功能 (SHDN 引腳) 的 5 導引件版本。在關機時，靜止電流降至 2 μA，從而降低整體功耗。該設備本身的地流為 100 μA，同時提供 100 mA 的最大輸出電流。

　　AEC-Q100 合格和 PPAP 能力與 0 級

　　寬輸入電壓：4.5V 至 55V

　　高達 70V 瞬態

　　電壓鎖定下 (UVLO)： 2.4V

　　延長工作溫度 朗：-40C 至 150C

　　低靜止供應電流： 25 uA 典型

　　低關機靜止供應電流： 2 uA 典型

　　輸出電流能力：典型 100 mA

　　陶瓷輸出電容器穩定： 2.2 uF

　　高 Psrr： 80 db = 100 赫茲 · 蒂普卡爾

　　參數

　　單擊屬性以執行該屬性的其他產品的參數搜索。

　　伊格德 · 泰普 (μa)25

　　線性調節器類型低智商

　　噪音 (μV) rms400

　　產品類型單個單項 LDO

　　PSRR 1 kHz (dB)70

　　額定 IOUT100 mA

　　托爾 · 泰普 %2

　　文·馬克斯 (V)55

　　文敏 (V)4.5

　　電壓下降 Typ (mV)250

　　武特 (V)3.3 和 5.0
