TMC2300-LA
TMC2300 低壓步進電機驅動器適用于電池供電、空間和待機功耗關鍵的驅動器應用。其靜音驅動技術 StealthChop™ 可為便攜式、家庭和辦公室應用提供無干擾的運動控制。
高效功率級由內部電荷泵升壓以提供同類最佳的 RDSon 電阻，即使在低電源電壓下也能通過微型封裝提供高電機電流。這樣，雙節 AA 電池的電量可以降至 2.0V（電壓不得低于 1.8V，提供足夠的電源緩沖電容器）。
特殊功能
MicroPlyer™
CoolStep™
StealthChop2™

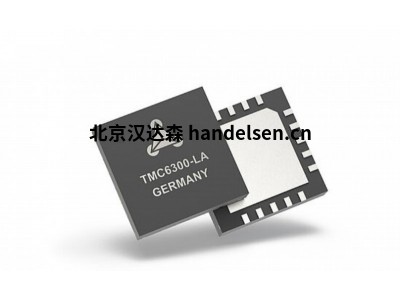

TMC6300-LA
TMC6300 使用單節鋰離子電池或雙節 AA 電池工作，最適合電池供電設備。使用來自 CPU 的 6 線控制，通過塊或正弦換向操作 BLDC 電機。集成功率 MOSFET 可處理高達 2A 的電機電流。保護和診斷功能支持穩健可靠的操作。
其集成的電荷泵可實現一流的 RDSon 和超低待機電流，即使在低電源電壓和最長電池壽命下也能確保最佳效率。
TMC7300
TMC7300 使用單節或雙節鋰離子電池或雙節或更多節 AA 電池工作，非常適合電池供電設備。它的兩個全橋允許控制兩個直流電機、LED 的 PWM 控制或受保護的獨立外設驅動，每個半橋使用一個極性信號。通過簡單的 UART 控制方向、速度和扭矩操作多達兩個直流電機。
具有內部電荷泵的集成功率 MOSFET 即使在低電源電壓下也能提供一流的 RDSon，連續處理每臺電機高達 1.2A 的電機電流，或并聯連接的雙電流。
再加上極小的待機電流，這保證了較長的電池壽命。保護和診斷功能支持穩健可靠的操作。這種先進的驅動器可確保高效、可靠地運行，以實現具有成本效益且極具競爭力的解決方案。
TMC6140
TMC6140 是一款完全集成的通用 3 相 MOSFET 柵極驅動器，用于 PMSM 伺服或 BLDC 電機。支持高達 100 A 電機電流的外部 MOSFET。三個底部并聯放大器允許輕松檢測電流并增強電機的換向。
開關穩壓器（3.3 V，0.5 A，內部肖特基二極管，電流高達 100mA）為 IO 和微控制器產生足夠的功率。此外，它還可以用作升壓轉換器以靜態穩定 MOSFET 的柵極電壓。提供用于進一步診斷的 DIAG 輸出和兩種不同的斷電模式。
步進電機驅動器 IC
Trinamic 的步進電機驅動器將預驅動器、傳感、保護電路和電源橋等所有部件集成到一個封裝中，從而最大限度地降低了整體功耗和系統成本。
這些步進電機驅動器 IC 支持強大、靈活的設計，具有與電機完美匹配的高電流曲線，大大降低了設計復雜性和開發時間。

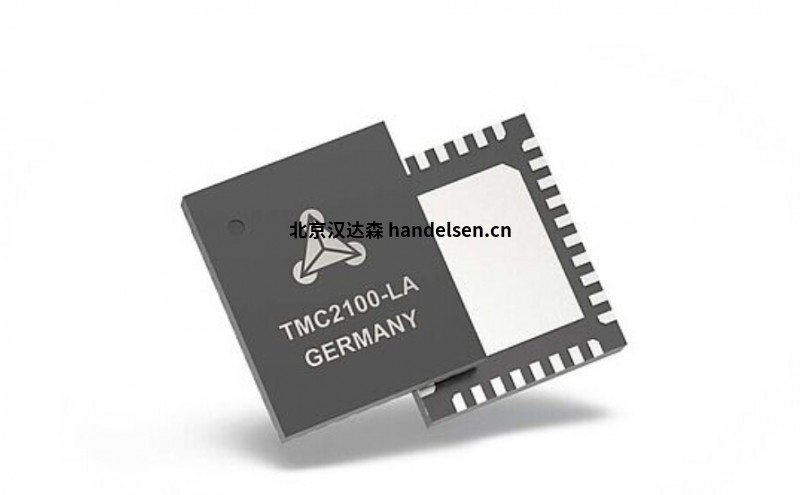

TMC2100
TMC2100 為 3D 打印、相機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成的微步進分度器、完全無噪聲的電流控制模式 StealthChop™，旨在驅動雙極步進電機。
輸出驅動器模塊由配置為全 H 橋的低 RDSon N 溝道功率 MOSFET 組成，以驅動電機繞組。TMC2100 能夠從每個輸出驅動高達 2.5A 的電流（通過適當?shù)纳幔MC2100 設計用于 5...46V 的電源電壓。該器件具有步進和方向接口，并可配置數字引腳。
TMC2130
TMC2130 為 3D 打印、相機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成微步進分度器、無傳感器失速檢測技術 StallGuard2™、無傳感器負載相關電流控制 CoolStep™ 和完全無噪聲電流控制模式 StealthChop™，
旨在驅動雙極步進電機。輸出驅動器模塊由配置為全 H 橋的低 RDSon N 溝道功率 MOSFET 組成，以驅動電機繞組。TMC2130 能夠從每個輸出驅動高達 2.5A 的電流（通過適當?shù)纳幔MC2130 設計用于 5...46V 的電源電壓。
該器件具有用于配置和診斷的 SPI 接口以及步進和方向接口。

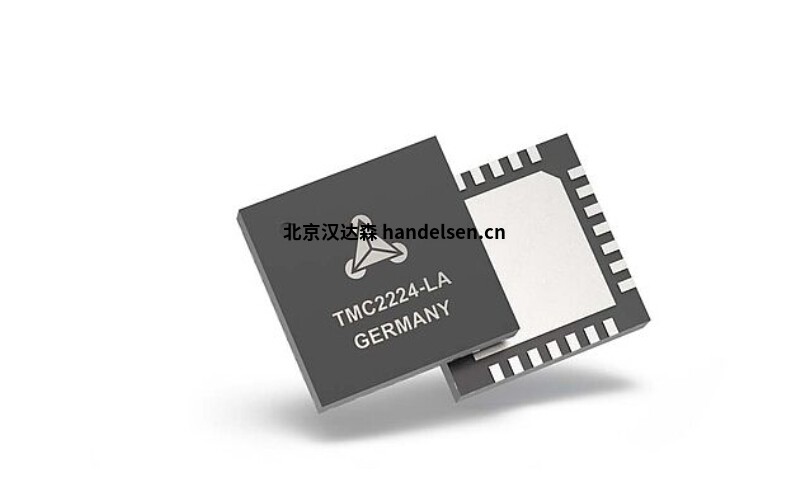

TMC2224
TMC2224 為 3D 打印、相機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成的微步進分度器、完全無噪聲的電流控制模式 StealthChop2™，旨在驅動雙極步進電機。輸出驅動器模塊由配置為全 H 橋的低 RDSon N 溝道功率 MOSFET 組成，以驅動電機繞組。
TMC2224 能夠從每個輸出驅動高達 2A 的電流（通過適當?shù)纳幔?。TMC2224 設計用于 5...36V 的電源電壓。該器件具有步進和方向接口，并可配置數字引腳。
TMC2226
TMC2226 是一款用于兩相步進電機的超靜音電機驅動器 IC。TRINAMIC 精密的 StealthChop2™ 斬波器可確保無噪音運行、最高效率和最佳電機扭矩。它的快速電流調節和與 SpreadCycle™ 的可選組合允許在添加時進行高動態運動。StallGuard4™ 提供無傳感器歸位。集成功率 MOSFET 可處理高達 2A RMS 的電機電流，
并具有保護和診斷功能，可實現穩健可靠的運行。簡單易用的 UART 接口打開了調諧和控制選項。業界最先進的 Step/Dir 步進電機驅動器系列將設計升級為無噪音和最精確的操作，以提供具有成本效益且極具競爭力的解決方案。
TMC246
TMC246 為實驗室自動化、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成的微步進電流控制和無傳感器失速檢測技術 StallGuard™，旨在驅動雙極步進電機。輸出驅動器模塊由配置為全 H 橋的低 RDSon TrenchFET 功率 MOSFET 組成，以驅動電機繞組。
TMC246 能夠從每個輸出驅動高達 1.5A 的電流（通過適當?shù)纳幔?。TMC246 設計用于 7...34V 的電源電壓。該器件具有用于控制和診斷的 SPI 接口。
TMC261
TMC261是第一款用于雙極步進電機的高能效大電流高精度微步進驅動器 IC。獨特的高分辨率無傳感器負載檢測 StallGuard2™ 用于實現世界上第一個稱為 CoolStep™ 的集成負載相關電流控制功能。讀出負載和檢測過載的能力使 TMC261 成為需要以低成本獲得高可靠性的驅動器的最佳選擇。
新獲得專利的 spreadCycle PWM 混合衰減斬波器方案可確保最佳的過零性能和高速運行。TMC261 可以用步進和方向信號以及串行 SPI 接口驅動。使用 microPlyer 允許以最高 256 µStep 平滑度操作電機，將輸入頻率降低到 16 µSteps。全套保護和診斷功能使該設備非常堅固。
它直接驅動高達 2A 的步進電機。通過這種方式，它可以達到最高的能效，并且即使在高溫環境下也可以驅動高電機電流而無需采取冷卻措施。
TMC2660
TMC2660 為實驗室自動化、3D 打印、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成微步進分度器、無傳感器失速檢測技術 StallGuard2™ 和無傳感器負載相關電流控制 CoolStep™，旨在驅動雙極步進電機。
輸出驅動器模塊由配置為全 H 橋的低 RDSon TrenchFET 功率 MOSFET 組成，以驅動電機繞組。TMC2660 能夠從每個輸出驅動高達 4A 的電流（通過適當?shù)纳幔MC2660 設計用于 9...30V 的電源電壓。
該器件具有用于配置和診斷的 SPI 接口以及步進和方向接口。
常用型號
TMC2130-TA
TMC2202-WA
TMC2208-L A
TMC2209-L A
TMC2224-LA
TMC2225-SA
TMC2226-SA
TMC2300-L A
TMC236B-PA
TMC246B-PA
TMC260C-PA
TMC261C-PA
TMC2660C-PA
