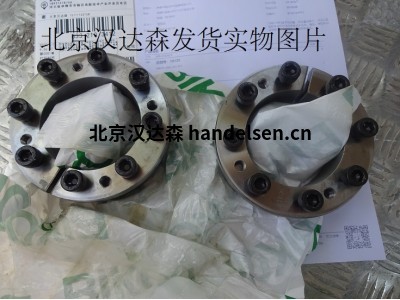

德國Bikon 1003系列脹緊套



自成立以來，BIKON-Technik GmbH一直在開發新的可拆卸錐形夾緊系統，通常稱為夾緊裝置。 基礎是圓柱形和錐形壓縮繃帶，具有兩個相應的錐形表面（BIKON = 2個錐體）。 迄今為止，BIKON-Technik GmbH已在全球范圍內獲得了90多項。

產品范圍包括內部，中間和外部夾緊系統，法蘭和軸聯軸器，夾緊螺栓和各種特殊設計。

靳雪薇 QQ：2850590583   手機：18518171575 電話：010-64717020-113 傳真：010-84786709-666 郵件：sales21@handelsen.cn

主要有以下系列：

BIKON 1003系列

BIKON 1006 系列

BIKON 1011系列

BIKON 1009系列

BIKON-LOCK系列

DOBIKON 1012系列

DOBIKON 1013系列

DOBIKON 1014系列

DOBIKON 1015.0系列

DOBIKON 1015.0.S系列

DOBIKON 1015.1系列

DOBIKON 1015.1.S系列

BIKON 1016系列

BIKON 2006系列

BIKON 2066系列

BIKON 6006系列

BIKON 7000.A系列

BIKON 7000.B系列

BIKON 8000系列

BIKON-Hydropress HPS系列

DOBIKON 2019系列

DOBIKON 4019系列

BIKON 7030系列

DOBIKON 7040系列

BIKON 30系列

BIKON FK1012系列

BIKON FK1013系列

BIKON FKHPS系列

DOBIKON 2000系列

BIKON 1025系列

BIKON 2025系列



基礎知識

可拆卸的錐形夾緊系統

可拆卸的錐形夾緊系統，以下稱為LKS，是機械元件，并且分配給軸 - 輪轂連接。

在口語中，LKS被稱為張緊元件，夾緊裝置或收縮盤。 LKS用于無間隙和力配合連接部件（輪轂）在光滑和無槽軸或軸上。

LKS的一個關鍵特性是通過集成螺釘進行夾緊（帶有少數例外）并通過松開螺釘或按下環來進行非破壞性松動。



可拆卸的錐形鎖定系統

錐形鎖定系統原則上用于連接無間隙的部件 - 通常是光滑無槽軸上的零件 - 以及無間隙的傳遞力。

錐形鎖定系統的一個特點是用于安裝和安裝的集成螺釘拆除不破壞/損壞。

依據

LKS的基礎是圓柱形或錐形壓配合。

具有少量組件和具有自鎖設定角度的錐體的LKS最接近于此。

應通過有效表面對實現可拆卸和剛性連接。



基本

可拆卸錐形鎖定系統的基礎是圓柱形和錐形壓配合。

除了利用軸的整個橫截面之外，可以以較短的座椅長度傳遞大的扭矩。

這個目標可以通過剛性可拆卸圓錐鎖定系統來實現

幾個零件，設定角度小。



可拆卸錐形夾緊系統（LKS）分為三個夾緊系統。

內部夾緊系統

內部夾緊系統（夾緊螺栓）將軸/空心軸從內部擴展到輪轂。 動力流直接在軸和輪轂之間進行。內部夾緊系統對同心度和同心度沒有影響。設計非常緊湊。





選擇標準

首先，根據與系列尺寸（直徑）相關的可傳遞力選擇LKS。在選擇過程中通常要檢查三種類型的負載：

- 扭矩

- 彎曲力矩，夾緊點處的傾斜力矩

- 軸向力

在這里，最大 無論它們是靜止的，脈動的，動態的，不平穩的等等 - 并且根據應用考慮相應的安全系數。





設定角度及其位置的影響

設定角度的大小和位置對徑向應力曲線有很大影響，因此對表面壓力和缺口效應有很大影響。





彎曲載荷

其中一個關鍵負載是彎曲載荷（傾斜力矩）。

這導致負載側的電壓增加（邊緣壓力）和

在卸載側降低表面壓力，部分取決于表面的提升。

低于最小表面壓力，存在磨損腐蝕的風險。這是由于接觸表面在推力方向上彼此微小滑動引起的。





內部夾緊系統

內部夾緊系統（夾緊螺栓）將軸/空心軸從內部擴展到輪轂。 動力流直接在軸和輪轂之間進行。內部夾緊系統對同心度和同心度沒有影響。設計非常緊湊。







外夾緊系統

外部夾緊系統（收縮盤）將輪轂壓在軸上。

動力流直接在軸和輪轂之間進行。

外部夾緊系統對同心度和軸向跳動沒有影響。





夾緊系統之間

中間夾緊系統（夾緊裝置）位于軸和輪轂之間。 功率流通過夾緊裝置進行。 中間夾緊系統對同心度和軸向跳動有影響。







安裝空間 - 一般

對于階梯孔，不得將夾緊裝置推到擋塊上以抵靠輪轂。 拆卸時，請留出約2 - 5 mm的距離以松開環。這適用于所有中間夾緊系統。





帶有羽毛鍵槽的軸

可拆卸的錐形夾緊系統可以通過滑鍵槽（根據DIN）夾緊。夾緊裝置的功能不會受到損害。 應確保鍵槽邊緣破損且無毛刺。





可重用性

未損壞的夾緊裝置可以重復使用。

每次使用后必須更換螺絲！



BIKON 1003。
由BIKON-Technik GmbH于1973年開發。

在組裝過程中，輪轂在軸向方向上移動到支撐Aufschiebeweg所需的位置。



安裝

擰下所有螺釘（3）幾個螺紋并將至少三個螺釘擰入法蘭（第1部分）中的強制螺紋中，以使第1部分和第2部分保持一定距離 - 自鎖錐形。

插入夾緊裝置上油。

不要使用二硫化鉬（MoS2）或潤滑脂！

將推出螺紋中的螺釘擰入壓力環的螺紋（第2部分）。

使用扭矩扳手以十幾個階段均勻地交叉擰緊螺釘。 擰緊插槽左右兩側的螺釘。

控制

按照排列順序檢查螺釘（3）的緊固扭矩TA。 當沒有螺釘可以擰緊時，擰緊螺釘和組件。 保護夾緊裝置免受污染！



常見型號：

德國BIKON脹緊套 1003 19X47

德國BIKON脹緊套1003 20x47

德國BIKON脹緊套1003 22X47

德國BIKON脹緊套1003 24X50

德國BIKON脹緊套1003 25X50

德國BIKON脹緊套1003 28X55

德國BIKON脹緊套1003 30x55

德國BIKON脹緊套1003 32X60

德國BIKON脹緊套1003 35X60

德國BIKON脹緊套1003 38X65

德國BIKON脹緊套1003 40x65

德國BIKON脹緊套1003 42X75

德國BIKON脹緊套1003 45X75

德國BIKON脹緊套1003 48X80

德國BIKON脹緊套1003 50x80

德國BIKON脹緊套1003 55X85

德國BIKON脹緊套1003 60x90

德國BIKON脹緊套1003 63X95

德國BIKON脹緊套1003 65X95

德國BIKON脹緊套1003 70x110

德國BIKON脹緊套1003 75X115

德國BIKON脹緊套1003 80x120

德國BIKON脹緊套1003 85X125

德國BIKON脹緊套1003 90x130

德國BIKON脹緊套1003 95X135

德國BIKON脹緊套1003 100x145

德國BIKON脹緊套1003 110x155

德國BIKON脹緊套1003 120x155

德國BIKON脹緊套1003 130x180

德國BIKON脹緊套1003 140x190

德國BIKON脹緊套1003 150x200

德國BIKON脹緊套1003 160x210

德國BIKON脹緊套1003 170x225

德國BIKON脹緊套1003 180x235

德國BIKON脹緊套1003 190x250
