應用

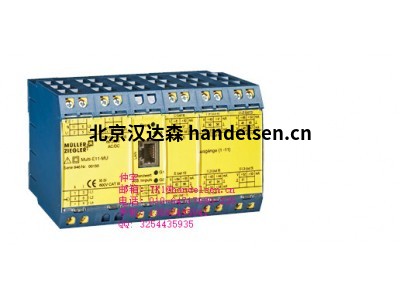

測量傳感器Multi-E4-MU用于同時轉換和隔離電流、電壓、頻率、有功和無功功率、視在功率和正弦量的功率因素。
和無功功率、視在功率和正弦量的功率因數同時轉換和隔離為4個受影響的直流電流和直流電壓信號。
信號。測量可以在交流系統和三線或四線三相電力系統中進行,并具有相同或任何負載。
負載。29個測量值可以通過PC上的10 Mbit/sec以太網LAN接口顯示、存儲和配置。多達13000個
系列的測量值可以存儲在測量傳感器的內部存儲器中。此外,測量結果可以
通過網絡瀏覽器顯示或通過HTTP、TCP/IP或Modbus-TCP協議讀取和進一步處理。還有兩個輸出可以
用作極限值或脈沖輸出。極限值或脈沖輸出的開關狀態由2個LED燈顯示。
功能
待測參數通過電流和電壓互感器被發送到采樣率大于20kSPS的22位A/D轉換器,然后被進一步傳送到微控制器,微控制器根據測量參數計算出輸出的所需值。
測量參數計算出所需的輸出值。電流和電壓的輸出值是均方根值。頻率是由L1相電壓信號的周期計算出來的。
L1相的電壓信號的周期來計算。有功功率是由三相的電流和電壓樣本的乘積計算出來的。
三相的電流和電壓的乘積計算。三相的無功功率的計算是用三相電流和90°偏移的樣本的乘積來完成的。
電流和90°偏移電壓信號的乘積。視在功率是三個電流和電壓的均方根值的乘積之和。
和電壓的乘積。
功率因素是由視在功率值和有功功率值計算出來的。輸出放大器提供
印象的直流電流和直流電壓信號。輸出信號與輸入信號和輔助電壓電隔離。
輸出信號與輸入信號和輔助電壓電隔離,但通過一根共同的地線相互連接。輸出是空載保護和短路保護。兩個極限值和脈沖輸出
兩個極限值和脈沖輸出與所有的輸入和輸出以及輔助電壓都是電隔離的。需要一個輔助
需要輔助電壓。
