漢達森專業銷售langer-emv蘭格掃描儀FLS106IC 套裝

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　簡短描述

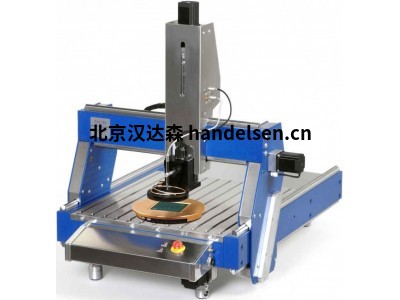

　　FLS 106 IC 掃描儀是一個 4 軸定位系統，允許 ICR 近場探頭沿著三個線性軸移動，并在電子總成中將 ICR 近場探頭旋轉到 IC 上方的一個軸上。

　　ICR 近場探針允許測量高達 6 GHz 的高頻磁場或電子場，測量分辨率為 50 至 100 μm。

　　IC 掃描儀可以在幾個簡單的步驟中設置用于表面掃描和 ESD 或 EFT 免疫測試。

　　交貨范圍

　　1倍FLS 106 IC，4軸定位系統
漢達森 祁佳強177*4453*6447

　　1倍CS 掃描儀、芯片掃描儀軟件 / USB

　　1倍GND 25， 地面飛機

　　1倍DM-CAM，數字顯微鏡相機

　　1倍扶輪單位，扶輪股

　　1倍DM-CAM 支架.3，顯微鏡相機支架

　　1倍FLS 106 IC acc， 配件

　　推薦產品

　　ICR 探針，您從我們一系列近場微生物中選擇

　　ICI 01 L-EFT 套裝，IC EM 脈沖注入蘭格脈沖

　　XF 產品系列，近場探針 30 MHz 至 6 GHz

　　SX1 套裝、近場探針 1 GHz 至 10 GHz

　　PA 306 SMA，預裝器 100 kHz 至 6 GHz

　　SH 01， 蘭格掃描儀的探針支架

　　Uh Dut 集， 蘭格掃描儀的通用支架

　　技術參數

　　供應電壓110 V / 230 V

　　接口美國布

　　x， y， z 軸

　　最大穿越距離(400 x 600 x 120) 毫米 / α旋轉 ±180°

　　最小定位距離(20 x 20 x 20) μm / α-旋轉 1°

　　定位速度(20 x 25 x 10) mm/s / α旋轉 90°/s

　　重量75公斤

　　尺寸 (L x W x H)(1030 x 775 x 900) 毫米

　　交付范圍詳情

　　FLS 106 IC

　　4軸定位系統 漢達森 祁佳強177*4453*6447

　　FLS 106 4 軸定位系統用于在四個軸的現場探針附近移動，并在 DUT 上方旋轉近場探針。

　　CS掃描儀

　　芯片掃描儀軟件 / USB

　　ChipScan-Scanner 是一款評估軟件，旨在對組件的可靠采集、快速交互可視化和電磁兼容性 (EMC) 測量進行復雜分析。結合蘭格IC掃描儀和蘭格的ICR微生物之一，芯片掃描儀是...

　　GND 25

　　地面飛機

　　GND 25 地面平面確保在測試 IC 進行 EMC 測量期間與探測器的 RF 兼容接觸。GND 25 由鍍金表面的鋼組成。凹槽(103 mm x 103 mm)用于放置 GNDA 地面適配器 (GNDA 01-04) 和 TEM 電池打印(100 mm x 100 mm)。

　　DM-CAM

　　數碼顯微鏡相機

　　數碼顯微鏡攝像頭是蘭格掃描儀的重要組成部分，便于將近場探針放置在 DUT 上方。
