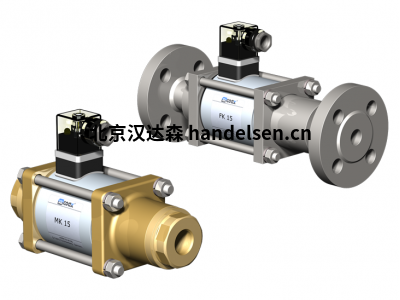

CO-AX閥門電氣/氣動/液壓連接安裝說明

電氣連接

僅允許電氣專業人員，或在電氣專業人員的指導和監督下根據技術規定對儀器上的電氣設備進行作業，遵守 DIN EN 60204-1 標準（機器的電氣設備），遵守 VDE 規定包括安全規定，以及遵守事故預防措施和操作說明。

電線必須鋪設牢固，并保護其不受外界影響。電纜套管不能被視為應力釋放裝置，因此客戶必須為連接電纜提供適當?shù)膽?yīng)力釋放裝置。

擰開接線盒蓋或在各自的插座連接器進行電氣連接。在對閥門進行任何電氣工作之前，請將其與電源斷開并進行相應的保護。根據當?shù)氐囊?guī)定將閥門接地。

連接圖中沒有規定保護措施。具體措施必須根據 VDE 0100 和各個負責電力供應企業的規定在閥門連接時額外制定。

在連接每個電氣設備時，總是確保將指定的電壓接到正確的極性上，以避免受到損害或危險。

如果通過額外的設備對閥門進行操作如限位開關或防爆保護等等，則必須總是遵守相應的/額外的指導說明，數據表或者連接值。

根據現有技術， 為用于高溫的帶交流電連接頭的閥門配置獨立的整流器。其應安裝在加熱區外以避免不允許的加熱。相關的提示請查看高溫閥門產品信息。

所有直流螺線管均適用額定電壓的+ 5％和-10％的電壓容差，以及允許20％殘留紋波度。

請從數據表和防爆閥以及調節閥的額外補充的特殊操作說明中獲悉電氣參數和連接圖。

氣動/液壓連接

在氣動控制閥門時必須使用經處理過的空氣（如有必要，請預先接通空氣維護單元）。通過液壓控制的

閥門，請注意與液壓系統相關的公認規定。

請從數據表和防爆閥以及調節閥的額外補充的特殊操作說明中獲悉其他更多關于連接空氣控制裝置或液

壓控制裝置的信息。
