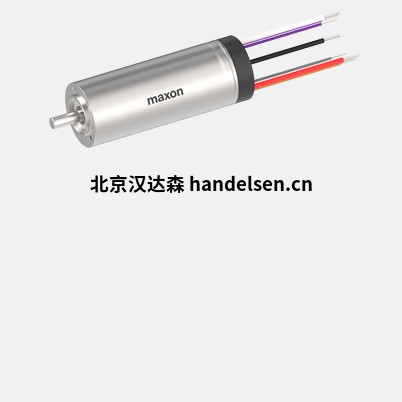

瑞士maxon無刷ECX TORQUE電機
鐵芯繞組和多極轉子設計使它們能夠實現高扭矩密度和無與倫比的動態性能。
maxon的ECX TORQUE 22升可用與霍爾傳感器，編碼器集成，或傳感器，并且可以與大量齒輪頭的組合?？膳渲脵C械接口和電氣連接。立即在線訂購您的 ECX 驅動器。
maxon無刷ECX TORQUE電機標稱電壓值
標稱電壓 18伏
空載速度 10300轉
無負載電流 172毫安
標稱速度 8840轉
額定扭矩（最大連續扭矩） 46.2 毫牛頓米
額定電流（最大連續電流） 2.74 安
堵轉轉矩 629 海里
失速電流 38.1 安
最大限度。效率 87%
特征
終端電阻 0.473Ω
終端電感 0.275 毫小時
扭矩常數 16.5 mNm/A
速度常數 579 轉/分
速度/扭矩梯度 16.6 轉/分鐘
機械時間常數 0.531 毫秒
轉子慣量 3.06 克平方厘米
maxon無刷ECX TORQUE電機熱數據
熱電阻外殼-環境 13.4 千瓦/瓦
熱電阻繞組外殼 3.8 千瓦/瓦
熱時間常數繞組 20.8 秒
熱時間常數電機 757 秒
環境溫度 -40...+100 °C
最大限度。繞組溫度 +155°C
maxon無刷ECX TORQUE電機機械數據
軸承類型 庫格拉格
最大限度。速度 11000轉
軸向游隙 0 mm，徑向載荷 < 4 N
0.24 毫米，徑向載荷 > 4 N
徑向播放 0.025 毫米
最大限度。軸向載荷（動態） 4 N
最大限度。壓配合力（靜態） 110牛
（靜態，軸支撐） 1890 北
最大限度。徑向載荷 29 N，距法蘭 5 mm

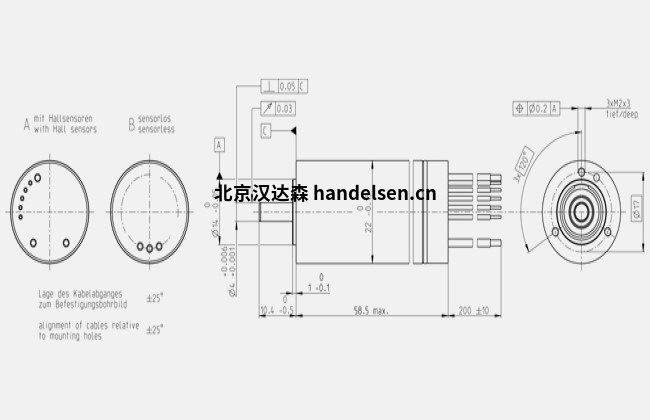

瑞士maxon無刷ECX TORQUE電機技術詳情
