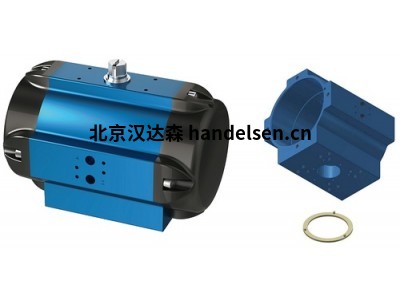

AMG氣動執行器類型SAD/SAF

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk7@handelsen.cn

　　活塞滑動過程中發生的橫向力被導桿吸收。這確保了活塞的完美軸向引導，使活塞密封功能良好和永久。

　　從機架/引腳原理中，由于機架和針腳之間的持續有效距離，在切換過程中會產生均勻的扭矩過程。

　　對于 AMG 氣動執行器類型 SAD，該運動是用壓縮空氣生成的。當外室通風時，開關軸順時針旋轉(閥門關閉)。當內部腔室通風時，開關軸逆時針旋轉(閥門打開)。

　　AMG氣動執行器類型SAD是用壓縮空氣和彈簧力移動的。對于單作用執行器，只有內室用壓縮空氣加壓。因此產生的力不僅將閥門向一個方向移動，而且同時使安全彈簧處于返回的緊張。彈簧力能夠在發生故障時將閥門移動到安全位置"CLOSE"或"OPEN"。

　　所有氣動驅動器的一個一般優點是，它們可以在爆炸或潮濕的環境中不受問題地使用。在發生泄漏時，操作人員沒有危險。

　　技術規格：

　　設計：氣動雙活塞四轉執行器

　　設計特點：機架針腳原理，活塞導引通過導桿

　　BR03C：直徑內方為45°位置：不銹鋼1.4532 BR16中的間隔環：以插件可選中心環為手段進行：尺寸 10 - 42 已引入根據 DIN EN ISO 5211 的額外法蘭圖案;用于安裝筆畫限制模塊的緊固線直接集成在執行器殼

　　旋轉角度：0° - 90°

　　控制壓力：至少 2 bar：最大 10 條

　　控制介質：過濾、干燥壓縮空氣或所有非攻擊性， 氣態介質

　　環境溫度：-25°C至+80°C/可選：-60°C至+100°C

　　安裝：任何

　　耐腐蝕性：工業大氣

　　潤滑：

　　用潤滑脂DIN永久潤滑 51825-K2K-30扭矩：參見扭矩表

　　選項 BR03C：可調節的內部/外部行程通過具有旋轉角度擴展的單獨旅行停止模塊停止至 +/- 5°;

　　環境溫度高達 ±100°C;

　　環境溫度下降 -40°C

　　維護和檢查：AMG SAD/SAF氣動執行器無維護。

　　其條件是執行器的正確設計、完全純化的控制介質

　　以及正常的環境條件。
