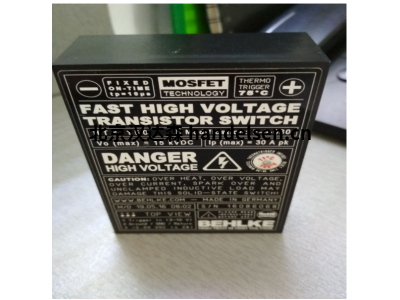

BEHLKE 固態開關



工作電壓從 500 V 到200 kV

 15 至16,000 安培 的峰值電流

 di/dt 從 5 到32 kA/µs（取決于類型）

 上升時間低至 0.8 ns （取決于類型）

 傳播延遲時間短，抖動低

 續。工作頻率高達3 MHz

 突發頻率 高達 10 MHz（取決于類型）

 高達 200 kVDC 的安全電流隔離

 通過簡單的TTL信號（3-6V）輕松控制

 有源輸入濾波器可實現出色的 EMC 行為

 短脈沖沒有危險的不穩定性

 內部時鐘同步以實現低 EMI

 帶快速熱觸發的安全電路

 故障信號輸出和禁止輸入（TTL）

 保證溫度范圍 -40...70 C

 各種被動和主動冷卻選項

 用于固定和可變導通時間的開關

半橋和全橋開關（推挽）

經濟高效的放電開關

所有開關均可用于直流和交流







BEHLKE 高壓輸送計劃：快速高壓開關、高壓脈沖發生器、高壓二極管、高壓組件和電介質液體冷卻

高速高壓開關：  我們正在設計和制造采用 MOSFET、SiC、IGBT、MCT 和晶閘管技術的單和推挽式開關配置的快速高壓固態開關模塊，適用于交流和直流，電壓高達 200 kV。固態開關計劃分為兩個基本類別：具有固定導通時間的開關（產品組 A 至 B4）和具有可變導通時間的開關（產品組 C1 至 C8）。具有固定導通時間的開關非常經濟，主要用于簡單的充電或放電電路。由于其出色的 EMC 特性，它們是用于阻尼振蕩的發電機電路中的理想開關元件，尤其是與 FDA 系列的快速續流二極管連接時。如果應用需要極高的 di/dt、極快的電壓上升時間或極短的脈沖，則具有固定導通時間的開關也是首選。與具有固定導通時間的開關相比，具有可變導通時間的開關具有真正的繼電器行為，因此更普遍適用。它們非常適合具有可變脈沖寬度、可變占空比的應用或需要無限導通時間的情況。和下降時間，通常與容性負載有關。與使用單個開關的設置相比，推挽電路不需要工作電阻器，因此在較高工作頻率下的高壓功耗方面效率更高。由于沒有工作電阻，輸入儲能電容的尺寸可以減小到最小，而不會對產生的脈沖的頂部平坦度產生負面影響。因此，推挽開關是對脈沖形狀有高要求的方波脈沖應用的理想選擇。BEHLKE 開關模塊始終是電氣隔離的。它們可用作正電壓和負電壓的高邊開關。如果在操作期間電壓極性必須改變（例如在具有正負離子加速的 TOF 質譜儀中），然后考慮交流開關技術。交流開關可用作單開關和推挽開關。BEHLKE 開關的控制始終通過簡單的 TTL 信號實現。內部控制和安全電路提供控制脈沖整形、過頻和溫度保護。開關不能被錯誤地控制。即使在最壞的操作條件下，它們也始終處于完全開啟或關閉狀態，絕不會介于兩者之間。并且開通或關斷上升時間不受任何外部影響，保證了整個應用電路非常高的開關重復性和非常好的長期可靠性?？勺儗?dǎo)通時間開關的控制電路有一個額外的禁止輸入，允許連接外部過流傳感器，外部熱觸發器或其他外部安全電路。所有開關都具有可選的冷卻功能，例如改進的導熱性（選項 ITC）、非導電陶瓷冷卻表面（選項 CCS）、隔離銅冷卻法蘭（選項 GCF）、非導電陶瓷冷卻法蘭（選項 GCF-CER） ，或銅（選項 CF）或輕質石墨材料（選項 CF-GRA）的非隔離散熱片。對于電暈臨界應用，散熱片也可以由不導電的高性能陶瓷制成（選項 CF-CER）。如果空氣冷卻達到極限，則應用液體冷卻。液體冷卻有兩種方式：間接液體冷卻（選項 ILC）和直接液體冷卻（選項 DLC）。間接液體冷卻具有中等冷卻效率，設計用于簡單的導電和非導電冷卻劑，例如自來水或去離子水。更高效、更適合高頻操作的是直接液體冷卻（選項 DLC），它利用全氟聚醚 (PFP??E)、全氟碳 (PFC) 或氫氟醚 (HFE) 作為非導電冷卻劑?？筛鶕?jù)要求提供具有單獨電氣和機械修改的定制開關。請咨詢 BEHLKE 或發送 可根據要求提供具有單獨電氣和機械修改的定制開關。請咨詢 BEHLKE 或發送 可根據要求提供具有單獨電氣和機械修改的定制開關。請咨詢 BEHLKE 或發送技術咨詢。



高速高壓脈沖發生器： 標準高壓脈沖發生器程序基于模型系列 HTS 的 BEHLKE HV 固態開關。該程序包括用于 Q 開關和其他激光應用的快速普克爾斯盒驅動器，以及用于偏轉和加速柵極驅動器、踢球磁鐵驅動器、離子阱、TWR 和速調管調制器以及許多其他分析、測量和測試設備。型號系列 FQD、GHTS、FHPP 和 FSWP 是“即插即用”解決方案的標準產品線。所有 BEHLKE 脈沖發生器都是為系統集成而設計的，這意味著脈沖發生器需要高壓電源和控制信號源才能運行。根據可選的冷卻功能（散熱片、產品組 D )。在這一點上需要提及的是，每個 BEHLKE 開關還可以通過與附加的無源和有源部件的組合轉換為脈沖發生器單元，這些部件與開關集成并封裝在一個外殼中。這些附加部件可以是阻尼電阻器、工作電阻器、RC 緩沖器、緩沖電容器、續流二極管和高壓插座等。 集成脈沖發生器解決方案的好處是更少的 EMI、更少的電暈、更少的構建體積、更高的電氣性能、完美的絕緣、簡化的高壓接線和更少的組裝成本。有關 OEM 脈沖發生器解決方案，請咨詢 BEHLKE。



快速高壓二極管：  用于續流目的的快速高壓二極管組件，對于高達 200 kV 的電壓和高達 10 kA 的峰值電流具有 80 ns 的恢復時間（FDA 型號系列）。FDA 二極管組件可用作單二極管、雙二極管或帶有串聯阻塞二極管的二極管網絡，用于 MOSFET 或 IGBT 開關。所有 BEHLKE 高壓二極管均提供經濟高效的塑料外殼或上述冷卻選項。請參考 產品的E組。 可應要求提供定制的高壓二極管。 介質液體冷卻：   我們提供基于介電冷卻劑（PFPE、PFC、HFE）的 DLC 直接液體冷卻的所有組件，包括智能泵單元、熱交換器、冷卻板、冷卻箱、有源和無源散熱器、流量傳感器、快速連接器、適配器、管道和冷卻劑（產品組 F）。 高壓部件：   高壓薄膜電阻器、高壓質量電阻器、高壓陶瓷電容器、高壓探頭、高壓電纜（產品組 G）。
