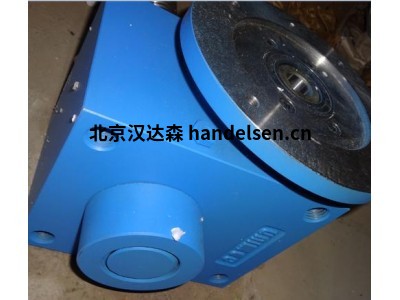

UNIMEC千斤頂及減速機 BTC9100技術資料

 UNIMEC千斤頂及減速機 BTC9100技術資料

 unimec不銹鋼梯形螺旋千斤頂螺絲起子X系列的螺絲起子在所有結構型號中的尺寸分別為204、

華珺 QQ： 3400717127   手機： 13552869098 電話：010- 64717020-123 傳真：010- 84786709-666 郵件： sales22@handelsen.cn

306、407。不銹鋼制成的部件包括外殼，襯套，蓋，馬達法蘭，主軸和所有端部配件。意大利UNIMEC千斤頂介紹 用非不銹鋼制成的組件是蝸桿。如果螺絲釘柄暴露在氧化劑中，則可以根據需要通過梯形螺絲起子章節最后介紹的Niploy處理來保護它們

不銹鋼梯形螺旋千斤頂

尺寸306

2.5噸-25 kN

型號XTPR

portant;">用料

  材料 規范性 規格 適應癥

蟲 16鎳鉻4 EN 10084：2008 滲碳合金鋼 經過表面硬化處理并在牙齒和刀柄上磨削

車輪磨損 CuAl10Fe2-GM EN 1982：2008 鋁青銅 冷成型

堅果 CuAl10Fe2-GM EN 1982：2008 鋁青銅 冷成型

螺紋主軸 X5 CrNiMo 17-12-2（AISI 316） EN 10088-1：2014 不銹鋼 Tr 30x6（ISO 2901：2016）切割

卡特 X5 CrNiMo 17-12-2（AISI 316） EN 10088-1：2014 不銹鋼 在6面完全加工

潤滑劑 Unimec Mark CA 鈣基潤滑脂 0.3千克

一般特征

工作溫度[°C] -10°C / 80°C

靜載荷（牽引或壓縮） 40千牛

動載荷（牽引或壓縮） 25千牛

最大輸入速度 1800轉

主變速箱重量 10公斤

梯形螺桿重量 5公斤/米

最大負載時的防旋轉扭矩 63牛頓米

最大容許靜態側向載荷 0 N

中心到中心直徑 50毫米

蝸桿上的最大徑向載荷 450牛

標準工作條件 25°C-servizio 10

具體特點

  標稱比

  1/5 1/10 1/30

實際比率 1 / 4,75 1 / 9,67 1/30

蠕蟲每轉翻譯 1,26毫米 0,62毫米 0.2毫米

效率 30％ 26％ 18％

啟動效率 21％ 18％ 13％

最大線速度 2160 1080 360

最大負載扭矩 16牛頓米 9.3牛米 4,4牛米

蝸桿最大扭矩 69牛米 154牛頓米 183牛頓米

空載扭矩 0,4牛米 0.3牛頓米 0,25牛米

歐拉定律（安全系數= 2；動態壓縮載荷）

極限載荷1（紅色）-2（藍色）-3（綠色）

C =載荷[kN]

L =梯形螺釘?shù)目傞L度[mm]

功率曲線

品紅色區域表示潛在的加熱危險。工作周期必須仔細分析。

VR =蝸桿轉速[rpm]

VL =主軸平移速度[mm / min]

P =要求的輸入功率[kW]

電機型號

  國際電工委員會 蝸桿直徑 中心直徑 標稱功率（4極電機）

IEC 71 B5 14毫米 110毫米 0,55千瓦

IEC 80 B5 / B14 19毫米 130毫米/ 80毫米 1,1千瓦

IEC 90 B5 / B14 24毫米 130毫米/ 95毫米 1,9千瓦

IEC 100-112 B5 / B14 28毫米 180毫米/ 110毫米 5

unimec減速機TAC7-6116N

　　帶聚合物梯形桿的機械螺旋千斤頂

　　爆炸圖紙尺寸預調整器

　　預尺寸標注器是一種工具，可引導用戶選擇能夠滿足其設計需求的正確產品。功率傳輸?shù)倪x擇受許多因素的影響，因此建議將預尺寸器的結果視為指示性的并且值得進一步研究，可在產品頁面和實際尺寸中獲得。

　　一般特征

　　齒輪間隙15' - 20'

　　強制潤滑速度1500轉/分鐘

　　潤滑脂潤滑速度100轉

　　工作溫度[°C]-10°C / 80°C

　　空心軸最大力矩770 Nm

　　最大輸入速度1800轉

　　主變速箱重量32公斤

　　新的市場需求，輕型應用的增長以及創新和研究的精神促使UNIMEC創造了一系列具有卓越質量價格比的新型梯形螺旋千斤頂：Aleph系列。

　　這個新系列包括三種尺寸，并且具有由具有非常高機械特性的高科技聚合體制成的一些部件的特性。

　　Aleph螺旋升降機具有類似于全金屬千斤頂?shù)慕Y(jié)構，具有相同的負載處理功能，并保持相同的不可逆性。

　　特殊的齒輪成型工藝和所用聚芳基酰胺的特性使其即使在沒有潤滑的情況下也能工作。

　　Aleph螺旋升降機可通過接頭，軸和錐齒輪箱單獨或成組連接。
