　　在標題距離耦合下，組合了多個耦合系列，用于橋接軸距達 6 米。

　　所有類型的通用設計功能是可優化的長度可變中間管，可最優地適應客戶特定的應用。

　　在許多情況下，它們可以用作無播放連接、鉸接或同步軸，并用復雜、額外的中間存儲取代傳統的中間軸結構。

　　逃生錯誤，特別是帕拉勒偏移錯誤，可以得到相當大的補償。此外，應特別強調不銹鋼材料版本和所有系列的易裝配性。由于半殼版本 (WDS-WDE 系列) 中的集線器設計或作為可插入的軸向滑動爪轂 (EKZ 系列)，通過簡單的操作保證安全、強制鎖定連接。

　　距離耦合簡單靈活

　　• 長達 6 米，無需

　　額外的中間存儲 •

　　延長系統壽命 • 更易于

　　安裝的半殼集線器(可選

　　錐形夾緊環集線器) • 扭矩范圍從 120-2900 Nm

　　• 溫度范圍 -10 °C 到 +60 °C數據表PDF

　　操作說明SF

　　WDZ - 金屬波紋管與墊片

　　耦合 •

　　可變長度從 105 mm 到 450 mm •

　　易于安裝的半殼夾緊集線器 •

　　無播放、精確扭矩傳輸，無需額外的中間

　　存儲 • 高運行速度和扭轉剛度 • 低慣性時刻數據表 PDF

　　類型表 PDF

　　3D 步進文件

　　EKHZ - elastomer 與中間管耦合•

　　可

　　插入、無播放、

　　防震 • 兩側帶半殼集線器 • 不銹鋼版 (鋁)

　　• 扭矩范圍： 20 - 1600

　　Nm • 軸徑： 10

　　- 100 mm • 溫度范圍： -30° C 至 +90° C數據表 PDF

　　類型板 PDF

　　3D 步進文件

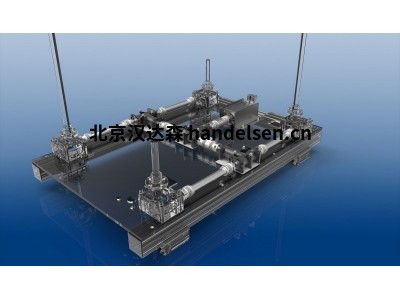

　　應用程序示例

　　WD / WDS - 金屬波紋管與中間管耦合• WD：長度 L = 0.2 - 4 米|Tmax = 90°C

　　= WDS： 長度 L = 0.2 - 6 米|Tmax =

　　200°C •

　　無播放扭矩變速箱，無需

　　額外中間軸承 •

　　高運行速度、低慣性時刻 •

　　易于安裝的半殼 - 夾緊輪轂 • 扭矩范圍： 15 - 1600 Nm • 軸直徑： 6 - 85 mm數據表 PDF

　　類型表 PDF

　　3D 步進文件

　　應用程序示例 WDS

　　WD-VA - 金屬波紋管與中間管耦合 • 不銹鋼版本高達 350°C

　　• 可變

　　長度高達 3 米

　　• 無玩扭矩變速箱 • 扭矩范圍：

　　10 - 1200

　　Nm • 軸直徑： 7 - 85 mm • 溫度范圍： -40°C 至 +350° C
