德國 JVM MS系列電磁振動器

產品分類

JVM振動電機

JVM振動器

JVM振動馬達

JVM震動器



JX系列不平衡電機

不平衡電機是產生圓形振蕩的機電驅動單元。相比之下，線性振蕩是通過操作兩個以相反方向工作的電機來產生的。

在電機關閉的情況下，可以通過調整離心配重為所有 JVM不平衡電機設置振蕩幅度。振蕩頻率也可以在運行期間通過可選的變頻器進行調整。

來自超過 95 年經驗的經過驗證的工程和我們技術的有目的的開發保證了您期望的操作可靠性。進一步關注實用的設計細節，例如標準版本的架子 2 和 22 區的 ATEX 符合性、PTC 執行和非凡堅固的灰鑄外殼正在服務并滿足市場及其應用的需求和挑戰。

JVM不平衡電機已準備好連接和運行。其節省空間的幾何形狀、易于接近的腳扣和運輸孔使它們易于安裝。JVM不平衡電機可以在任何位置運行，并且尺寸 10 及以上在標準版本中配備了再潤滑功能。

現代和最先進的設計確保了高效率和明確定義的直接動力傳輸。經現場驗證的成功證明了我們的技術理念——在全球范圍內，即使在最困難的操作條件下。

尺寸保守、質量上乘的組件和優化的電氣性能保證了較長的使用壽命和快速的電機啟動時間——這樣您就可以保護您的振動設備。

每個 JVM不平衡電機都經過嚴格的機械和電氣質量控制，所有繞組都經過測試。所有電機均額定為 S1 連續運行 - 即使進給率設置為 100%。

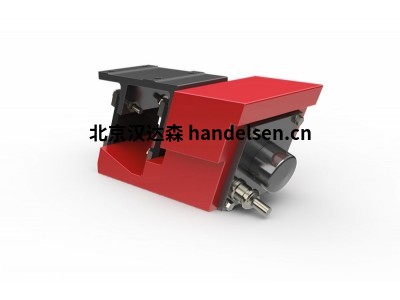

計量驅動系列 JD

JVM計量驅動器產生的噪音很小，無需維護，自然而然地設計用于連續運行。久經考驗的工程設計以及防護系統IP65 中緊湊、最小化的死點結構  確保了操作可靠性和易于清潔。

電磁驅動器產生線性振蕩并通過晶閘管控制器進行操作。

JD 計量驅動器是包裝、稱重和自動化行業中中低吞吐量的計量、混合和進料應用的理想選擇。

運行過程中可通過控制器無級調節振蕩幅度 。因此，可以通過電位計或目標值將輸送速度從靜止?fàn)顟B(tài)調整到最大性能。

為了獲得最佳振動參數，即使在輸送材料的不同影響下，我們車間的每個驅動單元都根據您的應用所需的有效重量進行了調整。

這些驅動器也是時鐘周期操作的理想選擇，因?yàn)轵?qū)動器在啟動后立即達到最大振蕩幅度，并在關閉后立即停止。

JVM計量驅動器產生的噪音很小，無需維護，自然而然地設計用于連續運行。久經考驗的工程設計和緊湊、最小化的保護系統死點結構

IP65 確保操作可靠性和易于清潔。

在一臺機器上使用多個驅動單元允許更長的輸送路線和/或更高的設計重量。

請注意，計量驅動器通過晶閘管控制器進行操作。請僅使用指定的動鐵儀器測量電流。重心 對于所有類型，槽頂固定裝置的重心必須位于 XX 線上。尺寸“K”表示與軸承表面的交點。

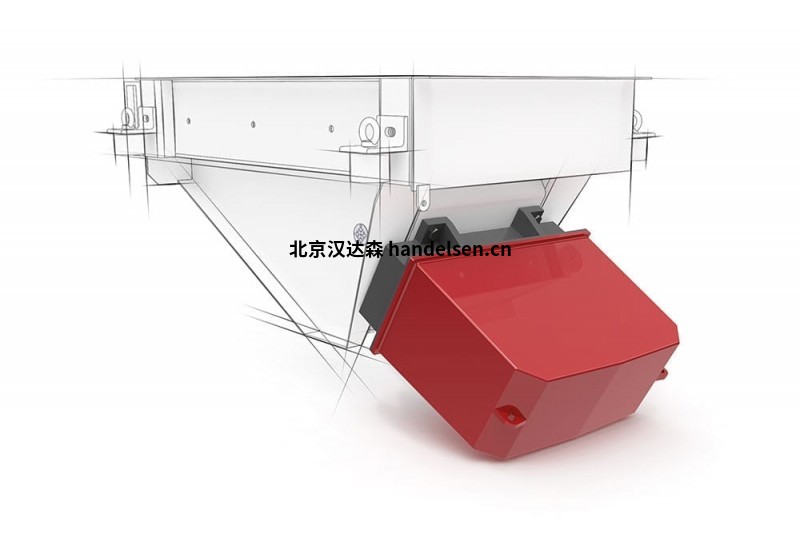

MS系列電磁振動器

久經考驗的可靠工程與穩健、面向?qū)嵺`的設計相結合，即使在最困難的條件下也能提供高運行可靠性。

電磁振動器產生線性振蕩并在 50 和 25 Hz 或 60 和 30 Hz 的振蕩頻率下運行。MS 驅動裝置用于各種行業的中型計量、牽引和輸送應用。驅動單元也適用于時鐘周期操作，因?yàn)橐坏﹩?dòng)就達到最大振蕩幅度，并在關閉后立即停止。

在所有JVM電磁振動器運行過程中，可以無限控制振蕩幅度。因此，進料速度可以很容易地根據當前的要求進行調整。我們?cè)陔姎饨M件中總結了有關所需晶閘管控制器的信息 適應模型系列 MS 驅動單元有七種尺寸，以及在較低振蕩幅度 (MS 30…80) 下具有更高有效重量的模型。

這種廣泛的范圍使得可以針對特定應用要求選擇最佳驅動器。

使用高質量組件意味著 JVM 電磁振動器免維護且特別易于安裝。特殊的吊環使運輸變得容易，無需卸下引擎蓋。

久經考驗的可靠工程與穩健、面向?qū)嵺`的設計相結合，即使在中心線路最困難的條件下也能提供高運行可靠性。所有 MS 電磁振動器均與 EMV 兼容。

為了允許回過頭來改變振蕩頻率，驅動器的設計方式使得它們?cè)谡袷庮l率的結構尺寸內是可互換的。

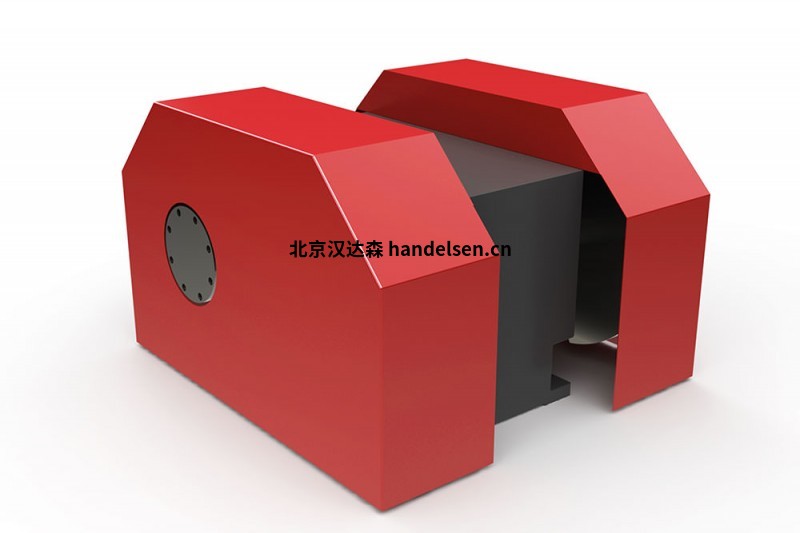

勵磁機系列 JR

JVM激振器主要用于大型和重型振動機器。強制機械同步省去了關鍵的同步階段和啟動和停止期間相關的高負載。噴油系統為齒輪和軸承提供持續的潤滑。

兩個帶有離心配重的軸通過一個齒輪在相反的方向上運行，這個動作會產生線性振動。驅動功率通常通過帶有標準固定電機的萬向軸傳輸。

JVM激振器主要用于大型和重型振動機器。它們?cè)谑澜绶秶鷥?nèi)的長使用壽命和無故障運行 - 即使在最困難的工業條件下 - 也證明了 JVM ?技術設計。

JR 齒輪箱外殼完全由優質球墨鑄鐵制成，而不是高強度焊接設計。軸承配置由重型、高質量圓柱滾子軸承組成。離心配重也由特別堅固的罩子保護。

強制機械同步省去了關鍵的同步階段和啟動和停止期間相關的高負載?；A(chǔ)機器結構設計保守。易于維護 噴油系統為齒輪和軸承提供持續的潤滑。JVM勵磁機可以在任何位置運行，并且在使用合適的油時在 -40 ... +80°C 的環境溫度下是可靠的。

在機器關閉的情況下，通過簡單地調整離心配重，可以將振幅可靠地設置為特定要求。振蕩頻率還可以通過變頻器進行調整。

標準液壓馬達或三相馬達用作驅動馬達。請注意，不得超過勵磁機的最高允許轉速，電機的啟動轉矩必須為額定轉矩的 2.5 倍。

對于超寬或超重的機器，可以將多個勵磁機與一個驅動電機串聯運行。啟動扭矩由此通過耦合軸從一個勵磁機傳遞到下一個勵磁機。

供貨范圍

齒輪

蠅量級

保護套

連接法蘭

油位棒

手動的



常用型號

JVM 振動電機JV174-200

JVM 電機JV 204-300

JVM 振動頭MS.6-50HZ 0166203

JVM MS.5-50HZ 0189355

JVM JVE246-1100

JVM JVE246-01 M-NR.0512692

JVM JV174-200

JVM JV204-300

JVM MS.6

JVM MS.5

JVM JD20

JVM JD30

JVM JD40

JVM JD50

JVM JD20G

JVM JD30G

JVM JD40G

JVM JD50G

JVM JD2

JVM JD3

JVM JD4

JVM MS3

JVM MS4

JVM MS5

JVM MS6

JVM MS50-50

JVM MS60-50

JVM MS70-50

JVM MS80-50

JVM MS3-25

JVM MS4-25

JVM MS5-25

JVM MS6-25

JVM MS8-25
