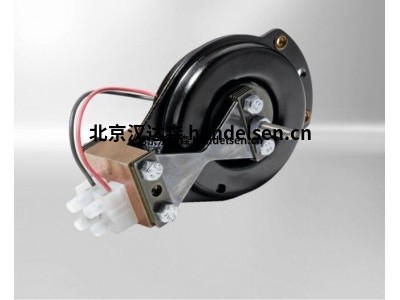

Kendrion永磁制動器應用及工作原理

Kendrion永磁制動器的剎車設計

安裝牢固的磁場線圈，安裝在高扭矩制動器外殼和法蘭之間。Flywire需要將電磁閥的輸出連接到制動上的極限位置。外殼和法蘭之間沿軸方向安裝的永久磁鐵會產生制動器所需的磁場。電機被連接。法蘭通過斷面彈簧和鉚接夾緊部件進行連接，移動到軸上，可以避免扭轉和摩擦。這保證在水平或垂直制動器操作中的剩余扭矩為零。

高扭矩制動器的電動機和外殼的叫法氣體間隙在安裝制動器時會自動調整。例如，通過安裝公差，法蘭與馬達軸等機器軸連接。允許扭曲和軸方向的固定。將電動元件拉緊外殼和法蘭的摩擦接觸。由此產生的摩擦產生制動扭矩。

直流電壓被施加到高扭矩制動器電磁閥上時，交流電磁場會抵消施加在電動子上的力，用彈簧力釋放制動器。制動軸不受施加在截面彈簧上的最小力以外的任何軸向力的影響。直流電壓被施加到閥門上后，高扭矩制動電磁閥、交流電磁場會抵消施加在電動子上的力，用彈簧力釋放制動器。制動軸不受施加在截面彈簧上的最小力以外的任何軸向力的影響。直流電壓被施加到閥門上后，將高扭矩制動電磁閥、交流電磁場抵消力施加到電動機上的永久磁場和解放制動是由彈簧力產生的，制動軸不受所有軸力的影響，除去最小部分彈簧力。

Kendrion永磁制動器關于高扭矩

HIGH TORQUE系列結合了永磁制動器的眾所周知的特性 - 由于磁路的重新設計，它具有更多優勢，例如在相同尺寸和功耗下具有更高的扭矩，在整個使用壽命期間具有高扭矩穩定性和擴展的溫度范圍。

Kendrion 高扭矩永磁制動器工作原理

高扭矩制動器設計為干式運行。由永久磁場產生的力用于產生制動效果。為了抵消制動作用，永磁體的磁通量被交替的電磁場(電磁釋放系統)抵消。銜鐵和法蘭輪轂之間的零間隙連接可確保制動扭矩向機器軸(例如電機軸)的零間隙傳遞，并可靠地釋放高扭矩制動器，零殘余扭矩。由于這些特性，高扭矩制動器是伺服電機應用的理想選擇。

Kendrion 高扭矩永磁制動器應用

高扭矩永磁制動器應用與傳統的永磁制動器相同。
Kendrion永磁制動器應用

§ 伺服電機

§ 風能植物

§ 醫學工程

§ 處理技術

§ 包裝機

Kendrion 高扭矩永磁制動器特征

§ 與PM線相比，具有相同尺寸的更高扭矩

§ 在使用壽命期間具有高度一致的扭矩; 擴展的溫度范圍 零下15°C至零上120°C，可選零下40°C

Kendrion 高扭矩永磁制動器技術資料

§ 標稱扭矩范圍§ 0.1 Nm - 300 Nm

§ 電壓§ DC 24 V

§ 保護等級§ IP 00

§ 溫度范圍§ 零下15°C至零上120°C，可選零下40°C
