RINGFEDER 收縮盤是法蘭形的摩擦鎖定軸樞紐連接，是傳統收縮配合、楔形、鑰匙路或多邊形連接的更強大、更可靠的替代方案。與內部鎖定設備（如鎖定組件）相比，壓力從外部施加到空心軸或集線器，從而在軸和集線器之間形成絕對無反彈、摩擦力的連接。因此，收縮盤不在負載路徑中 - 相反，扭矩在軸和集線器之間的連接表面以強制鎖定的方式傳輸，而無中間元件。RINGFEDER 收縮光盤還通過完全免磨和保養、易于組裝和拆解以及對交替牽動和同心特性的出色阻力來說服。根據客戶特定的要求，我們 RINGFEDER的收縮盤提供經過驗證的標準和專門開發的特殊變種，在兩個和三部分的設計，以及不銹鋼。除了扭矩和彎曲負載外，軸向和徑向負載還可以傳輸。
ringfeder原廠進口軸-輪轂連接RfN 4051簡介：
RfN 4051
中等傳輸值的光系列，非常適合薄壁集線器和軸
3部分設計
內徑d： 125-500 毫米
外徑D： 185-750 毫米
總長度L： 58-171 毫米
扭矩T： 10，550-1 米奧。納米

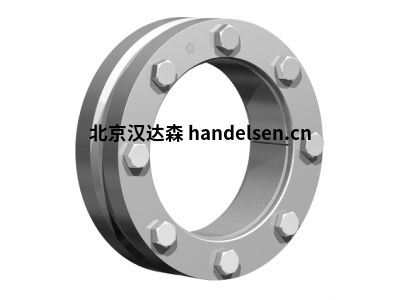

ringfeder收縮光盤 RfN 4051
中等傳輸值的較輕版本 - 特別適合薄輪轂和空心軸
ringfeder林費德 RfN 4051 是一個三部分收縮盤，用于轉移低到中度扭矩。狹窄的壓力環只需要很小的空間。可轉移扭矩可以通過更改螺絲緊固扭矩以定向設置，用于相應的應用。
ringfeder產品特點
收縮盤是創建機械收縮擬合的現代方法。收縮盤由一個或兩個帶錐形孔的推力環和交配錐形內環組成。通過擰緊鎖螺釘，推力環被拉在一起壓縮內環，并施加壓力到輪轂外部夾緊它到軸。定位在集線器周圍，只有一個接口傳輸負載，使收縮盤法具有明顯的優勢，例如提供非常同心和平衡的連接的可能性，適合高速應用。傳統的收縮擬合需要復雜的計算、緊密的加工公差和精細的表面表面表面處理，它們還需要在安裝和拆卸方面付出相當大的努力。收縮盤連接沒有這些缺點，在交替扭轉應力下疲勞強度方面比任何其他通常的連接方法都好。
光設計–適合空間有限時的中等可傳輸值。
小容差錯誤的補償-請聯系我們的工程師。
最大可靠性-適用于靜態、動態和沖擊負載。
切開的內環-低力和壓力的集線器和軸。
簡化制造-只需要普通軸和孔徑，即可輕松實現表面光潔度和公差。
易于安裝–無需步驟、鑰匙道、尖線，因此輪轂可以定位并鎖定在軸上的任何點或角度。環形收縮盤使用標準螺絲擰緊與標準工具。無需額外的加工或安裝工作。®
易于更換–環形縮圓盤不含任何形式適合。®
低易受污染性- 當鎖螺絲擰緊時，功能接觸表面被牢牢地壓在一起，防止污垢和水分的進入。

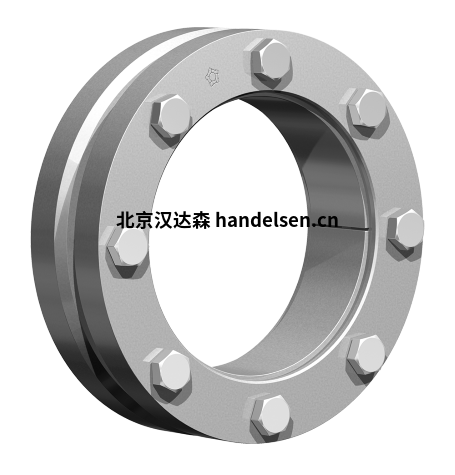

ringfeder收縮光盤 GT（拆分）
在應用程序中顯示，需要根據尺寸 X 顯示特殊螺絲，必須相應地訂購。當尺寸"X"大于2時•升1（RfN 4051 輕型任務系列）選擇，可傳輸扭矩的減少高達 50% 必須考慮到 GT 類型。
ringfeder表面表面完成
對于軸直徑 dw： 峰值到谷的高度 Ra ≤ 3，2 μm。
公差
對于軸h9
德國Ringfeder這些部件適用于多個行業的機械領域，例如金屬加工、石油與天然氣和機床。
