ZAE-AntriebsSysteme幾十年的經驗使我們有潛力開發和生產高質量的驅動概念，從標準到特殊齒輪裝置。根據應用領域和客戶要求，ZAE-AntriebsSysteme的齒輪裝置解決方案滿足最高性能、商業和生產要求。效率和經濟始終是ZAE-AntriebsSysteme工作的重點。
規格
從創意到成品齒輪裝置，ZAE-AntriebsSysteme在流程的每一步都運用我們的專業知識。ZAE-AntriebsSysteme的元素是正確的，尤其是在與驅動技術相關的挑戰方面。
ZAE-AntriebsSysteme與您一起分析您想要的驅動器解決方案的需求，或者以同樣的方式創建精確的規格。你可以依靠ZAE-AntriebsSysteme高素質團隊積累的專業知識。
開發和設計
市場的發展帶來了對縮短開發時間和提高產品質量的更高要求。有鑒于此，資源的優化利用與ZAE-AntriebsSysteme工程師的高資質相結合變得越來越重要。對于一個快速和健壯的開發和設計過程來說，應用于它的原則和使用的工具是至關重要的。
ZAE-AntriebsSysteme設計工作的基礎是由Unigraphics NX8 3D CAD系統和Teamcenter PDM系統共同構成的。外殼等復雜部件采用有限元方法進行評估。ZAE公司擁有大量的分析計算程序，可用于齒輪和其他部件的設計和重新計算。
測試方法
質量在ZAE的整個價值創造過程中起著核心作用。定制測試技術允許ZAE-AntriebsSysteme不斷地將理論與實踐進行比較，并為生產者和用戶提供確定性。
在開發階段，ZAE-AntriebsSysteme使用自己的測試平臺和測量技術，例如在測試原型的時候。這允許對組件和最終產品進行傳輸行為和性能測試。無論是標準解決方案還是特殊解決方案，每個ZAE齒輪裝置都經過精心的質量測試。

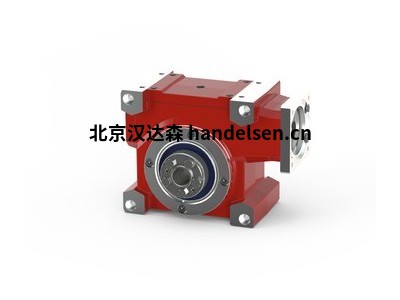

ZAE伺服驅動器(Z型)
為伺服技術中最極端的需求而開發。這一點從該系列的高功率密度、高抗扭剛度、低側隙和極高的可靠性中尤為明顯。現代功能包括偏心蓋的可調間隙、螺釘?shù)墓潭ㄝS承損耗、集成的密封壓力補償和輸出側軸承的O形布置，這些構成了該系列的技術基礎，
利益
最大剛度
極高的定位精度
可調節和可再調節的齒輪間隙
極限過載能力
振動和減震
兼容任何伺服電機
數學上精確的比率
標準配置集成密封壓力補償(封閉式齒輪裝置)
可變軸承概念(取決于您的應用)
用食品級油
可選擇的
間隙已調整
帶有夾緊裝置或滑鍵的輸出側空心軸(見下文)
可變軸承概念
輸出側的扭矩
T2;a:30納米雙1700納米
比率(*)
4:1 6.4:1 10:1 16:1 27:1 39:1
* Wei tereübersetzungen auf Anfrage
尺寸(中心距離)
40 50 63 80 100
效率
bis zu 97%
輸入速度
bis n一= 6000min-1 zul ssig
激烈反應
標準:%3C6 arcmin
低齒隙:%3C/= 2弧分
在輸出端，標準配置有三種不同的軸設計。
帶鍵槽的空心軸可用于與羽毛鍵的正向連接。
帶有收縮盤的兩個光滑空心軸僅在連接側不同，可用于非正連接。
伺服蝸輪裝置(S型)
這種伺服蝸輪裝置(S型)是ZAE蝸輪裝置模塊化構造套件的一部分。如果要求的產品不能按此標準操作，ZAE公司內部生產的高比例允許對裝置上的所有部件進行修改客戶規格。
利益
振動和減震
極限過載能力
安靜的緩震操作
大功率密度
帶有空心軸、單面或雙面軸的輸出側(見下文)
數學上精確的比率
高效率
可能自鎖
免維護
各種修改可用
可選擇的
低齒隙
第二蝸桿軸端(例如，用于制動器、編碼器安裝或動力分配)
空心軸上的夾緊裝置
集成安全滑動離合器
從100號開始，帶風扇和不帶風扇
輸出側的扭矩
T2;電燙發:20納米至2000納米
比率(*)
5:1 7.5:1 10:1 13.3:1 15:1 20:1 26.5:1 30:1 40:1 53:1 62:1 72:1(自鎖) 83:1
*根據要求提供更多比率
尺寸(中心距離)
40 50 63 80 100 125
效率
高達97%
輸入速度
允許n1 = 6000分鐘-1
伺服錐齒輪裝置(SW型)
我們觸摸畫布，畫布得到它想要的。王八蛋。做任何事的第一步都是相信自己能行。在你開始之前，在你的腦海中看到它完成。閉嘴。很簡單。你必須制造那些小噪音，否則它不會工作。
利益
緊湊的立方體設計
適合S1操作
優化軸承
低工作噪音
帶有空心軸、單面或雙面軸的輸出側(見下文)
免維護
各種修改可用
可選擇的
強化軸承
不銹鋼版本
空心軸上的夾緊裝置
具有密封壓力平衡
附加軸承頸
輸出側的扭矩
T2;燙發。:10納米至2500納米
比率(*)
1:1 2:1 3:1 4:1
*根據要求提供更多比率
大小
088 110 136 156 199 260
效率
97% - 98%
輸入速度
允許n1 = 4000分鐘-1
