stuwe 標準萬向軸聯軸器：GF系列
連接標準萬向軸

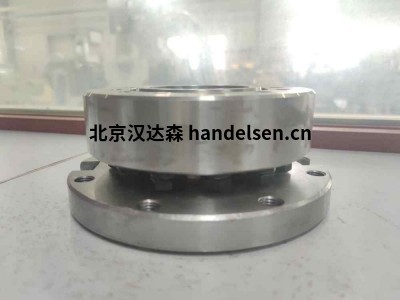

stuwe GF型萬向軸法蘭非常適合將標準萬向軸連接到圓柱軸。它通過最佳的動力傳輸，簡單而快速的組裝以及在變化或沖擊扭矩時的牢固連接而脫穎而出。
另外，根據要求，STÜWE®還可以提供非標準的連接尺寸。
可以從Traceparts 和 Cadenas獲得CAD模型 。
stuwe 標準萬向軸聯軸器：GF系列型號：
stuwe GF 21
型號A / B
軸直徑
20-85 mm傳遞扭矩0,12-9,52 kNm
法蘭螺栓也用于張緊
stuwe GF 22
型號A / B
軸直徑
65-220 mm傳遞扭矩7-229 kNm
主要用于小直徑軸與大萬向軸法蘭的連接
stuwe GF 23
型號A
軸直徑
90-300 mm可傳遞的扭矩13-507 kNm
主要用于連接大直徑的軸
stuwe GF 23
B型
軸直徑
90-300 mm可傳遞的扭矩13-507 kNm
stuwe 標準萬向軸聯軸器：GF系列主要用于連接大直徑的軸
stuwe HSD 20 20 - 250 mm 0,15 - 18,3 kNm Low torques
stuwe HSD 21 110 - 730 mm 16 - 4033 kNm Medium-sized torques
stuwe HSD 22 9 - 1050 mm 0,02 -16493 kNm High torques
stuwe HSD 23 100 - 1050 mm 26 -19684 kNm Very high torques
stuwe HSD 81 38 - 1050 mm 1,5 -19958 kNm Identical to series 22 but
20 - 30 % higher torques
stuwe HSD 83 100 - 1050 mm 30 - 23811 kNm Identical to series 23 but
20 - 30 % higher torques
