德國PI L-509 精密線性平臺應用領域



最小起訂貨量

  • 無限制

您可能還關注相似產品

  • 主營產品|
  • 公司榮譽| 明星產品
供應產品分類
  • 暫無分類
本頁信息為原廠生產的產品“德國PI L-509 精密線性平臺應用領域”產品信息，如您想了解更多關于“德國PI L-509 精密線性平臺應用領域”價格、型號、廠家的相關信息，請致電我們，或QQ在線交談。
品牌PI 有效期至長期有效 最后更新2021-06-15 10:40
瀏覽次數1

德國PI L-509 精密線性平臺應用領域


德國PI L-509 精密線性平臺應用領域

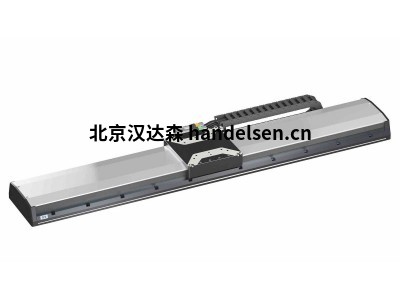

L-509 精密線性平臺

緊湊型設計，可負載達10公斤



行程為26至102毫米（1''至4"）

可選擇直接測量線性編碼器

王立華
QQ：2850590596  點擊這里給我發消息
手機：18518172069
電話：010-64717020-125
傳真：010-84786709-666
郵件：sales20@handelsen.cn		 王立華郵箱：sales20@handelsen.cn電話：010-64717020-125 王立華微信二維碼

步進電機

重復精度達0.1微米

ActiveDrive直流、直流、無刷直流和直流齒輪電機



方向感應參考點開關

產品概述

帶防蠕動系統的交叉滾柱導軌帶來高運動精度和負載能力。精密滾珠絲杠，螺距為1毫米 緊湊型設計。應力消除鋁基座可實現高穩定性。非接觸式限位開關 帶方向感應的非接觸式光學參考點開關位于行程的中點。

位置測量

·         電機軸上的集成式旋轉編碼器（xxAD10、xxDG10、xxxx32）。

·         增量線性編碼器（xxAD00、xASD00、xxxx11）。

最小位移和緩慢運動

結合SMC Hydra控制器，帶步進電機和集成線性編碼器（L-509.xASD00）的版本可在傳感器分辨率范圍內實現可重復的最小位移。同樣的配置可實現幾傳感器增量每秒的恒定低速。

驅動器類型

·         .xxAD變型：用于高速度的ActiveDrive直流電機：通過脈寬調制（PWM）信號進行控制，工作電壓通過集成在電機殼中的放大器獲取。

·         .xxDG變型：帶減速齒輪的直流伺服電機在電機功率低時可實現高轉矩和高分辨率

·         .xxSD變型：2相步進電機可實現低速和高分辨率

·         .xx3xxx變體：直流電機

·         .xx5xxx變體：無刷直流電機

增量編碼器用于高精度位置測量

非接觸式光學編碼器以極高的精度直接在平臺上測量位置。非線性效應、機械作用或彈性形變不會對測量造成影響。

應用領域

自動聚焦, 激光切割, 研究, 生物技術, 自動化, 真空, 光學對準

訂購信息



L-509.02·3111 精密線性平臺，85毫米寬度，26毫米行程，直流電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.02·3132 精密線性平臺，85毫米寬度，26毫米行程，直流電機，含3米成套電纜



L-509.02·5132 精密線性平臺，85毫米寬度，26毫米行程，無刷直流電機，含3米成套電纜



L-509.03·3111 精密線性平臺，85毫米寬度，52毫米行程，直流電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.03·3132 精密線性平臺，85毫米寬度，52毫米行程，直流電機，含3米成套電纜



L-509.03·5132 精密線性平臺，85毫米寬度，52毫米行程，無刷直流電機，含3米成套電纜



L-509.053111 精密線性平臺，85毫米寬度，102毫米行程，直流電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.05·3132 精密線性平臺，85毫米寬度，102毫米行程，直流電機，含3米成套電纜



L-509.05·5132 精密線性平臺，85毫米寬度，102毫米行程，無刷直流電機，含3米成套電纜



L-509.10AD10 精密線性平臺，85毫米寬度，26毫米行程，ActiveDrive直流電機，含3米成套電纜



L-509.10DG10 精密線性平臺，85毫米寬度，26毫米行程，直流齒輪電機，含3米成套電纜



L-509.10SD00 精密線性平臺，85毫米寬度，26毫米行程，步進電機，含3米成套電纜



L-509.14AD00 精密線性平臺，85毫米寬度，26毫米行程，ActiveDrive直流電機，帶A/B正交信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.1ASD00 精密線性平臺，85毫米寬度，26毫米行程，步進電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.20AD10 精密線性平臺，85毫米寬度，52毫米行程，ActiveDrive直流電機，旋轉編碼器，含3米成套電纜



L-509.20DG10 精密線性平臺，85毫米寬度，52毫米行程，直流齒輪電機，含3米成套電纜



L-509.20SD00 精密線性平臺，85毫米寬度，52毫米行程，步進電機，含3米成套電纜



L-509.24AD00 精密線性平臺，85毫米寬度，52毫米行程，ActiveDrive直流電機，帶A/B正交信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.2ASD00 精密線性平臺，85毫米寬度，52毫米行程，步進電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜



L-509.40AD10 精密線性平臺，85毫米寬度，102毫米行程，ActiveDrive直流電機，含3米成套電纜



L-509.40DG10 精密線性平臺，85毫米寬度，102毫米行程，直流齒輪電機，含3米成套電纜



L-509.40SD00 精密線性平臺，85毫米寬度，102毫米行程，步進電機，含3米成套電纜



L-509.44AD00 精密線性平臺，85毫米寬度，102毫米行程，ActiveDrive直流電機，帶A/B正交信號傳輸?shù)木€性編碼器，含3米成套電 纜





L-509.4ASD00 精密線性平臺，85毫米寬度，102毫米行程，步進電機，帶正弦/余弦信號傳輸?shù)木€性編碼器，含3米成套電纜
