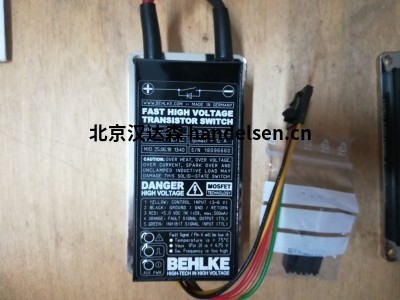

Behlke HTS 31-03-HB-AC-C 高壓開關 原裝正品 質量保障

華珺 QQ：3400717127   手機：13552869098 電話：010-64717020-123 傳真：010-84786709-666 郵件：sales22@handelsen.cn

德國貝克公司地處法蘭克福西北約20公里的衛星鎮克龍貝格，專業生產大電壓和大電流的MOSFET、IGBT、快速可恢復高電壓二極管、抗感應散裝陶瓷電阻、陶瓷電容器等模塊。德國貝克公司具有強大的技術實力、超穩定的產品、標準模塊化的設計等優點在高壓高電流半導體器件行業處于全球領先地位。特別是在某些超高壓超電流領域更是最高行業標準

應用范圍

需要產生高電壓快速脈沖的場合,例如：快速脈沖群發生器，泡克耳斯盒驅動器，雷達調節器等。它擁有納秒級的的上升沿時間，能輸出較大脈沖電流。它與傳統的真空電子管相比，有速率高，輸出阻抗低，壽命長，驅動簡單，功耗小等特點。
本開關的觸發輸入電壓為3~5.5V，輸出脈沖固定寬度為200nS 。輸出脈沖上升沿本質上與工作電壓，負載電容，分布電容和分布電感有關。在優化的布線和布局設計下上升沿可以達到小于3nS。它的電氣絕緣超過10KV, 能輸出正極性和負極性的脈沖。
連接及操作：應用時應注意電源電壓不能高于5.5V以及極性不能接反,否則會有損壞電子開關的危險。為避免開機時產生過大的浪涌電流和保護開關應該限制電源電流在1A以下，或使用1A的供電電源供電。
在中間位置的三個引腳,它們在內部連接到一起為開關的高壓負極。另三個一排的引腳也是在內部連接到一起為開關的高壓正極。應用時應注意將它們分別連接到一起。

BEHLKE固態

可以配備開關

各種外殼，連接器和

冷卻選項以及不同的選項

電氣性能滿足個性化設計要求。

適用的選項列在相關的產品調查A至G中

產品優勢

●具有半橋配置雙向開關路徑的高壓推挽式開關

●交流MOSFET拓撲結構允許負輸入電壓和正輸入電壓，而無需改變開關極點 - 極端反轉的復雜繼電器電路是不必要的！

●上升和下降時間相同

●由于被動切換路徑鎖定而安全運行

●無交叉電流

●非常適合將精確的HV方波脈沖轉換為容性負載

●無需工作電阻

●無需大型高壓輸入儲能電容器

技術說明
BEHLKE推挽式開關具有極大的上升和下降時間。如果您的應用不需要完整的開關速度，我們建議您使用速度限制選項S-TT（上升和下降時間減慢約50％）與輸入低通濾波器選項LP結合使用。這些選項有助于最小化快速高壓脈沖電路典型的高頻困難（例如自振蕩或自重啟動）并簡化EMC設計。

產品代碼
型號包含有關電壓，電流和開啟行為的編碼信息。第一個數字代表以kV為單位的電壓，短劃線前的最后一個數字表示開啟行為（0 =固定導通時間，1 =可變導通時間）。短劃線后面的數字表示以安培x10為單位的電流。特殊功能在第二個破折號后由字母編碼。示例HTS 31-03-HB-C：HTS = HV晶體管開關，3 = 3kV，1 =可變導通時間，03 = 30安培，HB =半橋，C =緊湊型系列。

緊湊型系列。自感低，轉換時間短。良好的瞬態免疫力

型號介紹

Behlke   HTS 31-03-HB-AC-C

Behlke   HTS 31-13-HB-B-AC-C

Behlke   HTS 41-02-HB-LC-AC-C

Behlke   HTS 61-01-HB-AC-C

Behlke   HTS 91-01-HB-AC-C

電源系列。 LC2技術帶來的穩健和瞬態證明。 適用于高電容，電阻和電感負載。

Behlke   HTS 81-10-GSM-AC

Behlke   HTS 121-10-GSM-AC

Behlke   HTS 151-10-GSM-AC

Behlke   HTS 201-10-GSM-AC

Behlke   HTS 241-10-GSM-AC

Behlke   HTS 301-10-GSM-AC

Behlke   HTS 401-10-GSM-AC

Behlke   HTS 501-10-GSM-AC

Behlke   HTS 651-10-GSM-AC

Behlke   HTS 701-10-GSM-AC

Behlke   HTS 901-10-GSM-AC

Behlke   HTS 1201-10-GSM-AC

Behlke   HTS 1401-10-GSM-AC
