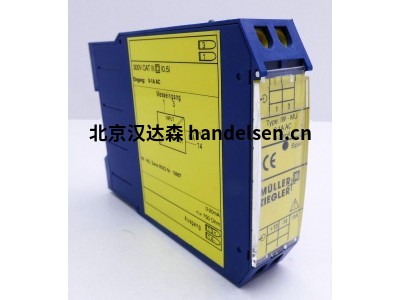

Müller & ZieglerMuller + Ziegler直流變送器IGT-MU

品　　牌：Müller & Ziegler

型　　號：IGT-MU

技術資料：Muller + Ziegler直流變送器IGT-MU



產品介紹

被測量通過輸入保護電路傳送到放大器或阻抗轉換器。在那里產生的直流電壓被轉換成外加直流電流和外加直流電壓。電流隔離使用光耦合器來實現，兩個輸出都是空載和短路的。連接兩個輸出是不允許的，輔助電壓是必需的。測量傳感器IgT-MU和UgT-MU用于直流或直流電壓的轉換和電流隔離，并將其轉換為直流和直流電壓信號。校準的雙路輸出可在0-20 mA和0-10 V或4-20mA和2-10 V之間切換。



德國Müller +Ziegler公司由Max Müller和Karl Ziegler在1911年8月18日成立。工廠擁有約40名員工，位于Nuremberg西南方向大概50公里的Bavaria。除了生產標準產品，還可以根據客戶的要求定制特殊產品。Müller + Ziegler的產品具有質量上乘，交貨迅速等特點，這也使得企業一直獲得客戶的好評。



詳細參數

輸入



輸入變量：直流或直流電壓



額定值



IgT-MU：從0-100μA到0-5 A，電壓下降60 mV



UgT-MU：從0-5 mV到0-600 V



Ri = 100kΩ直到1 V，> 1 V 100 kΩ/ V，最大2 MΩ



可選：兩種極性的傳輸



超載永久電流：2倍



電壓：5倍/最大830 V



高浪涌負載電流：20倍，1秒



輸出



輸出變量：雙輸出



額定值：0-20 mA / 500Ω負載和0-10V / 負載10毫安



以及4-20 mA / 500Ω負載和2-10V /最大負載10毫安



可以在正面切換



可選：



雙極性輸出 - 20 - 0 - + 20 mA / 500Ω負載和 - 10 - 0 - + 10 V /負載10毫安



零點升高 0-10-20 mA / 500Ω負載和0-5-10 V /最大負載10毫安



精度：±0.5％



溫度范圍： - 15°C至+20°C至+30°C至55°C



溫度影響：在10K<0.1％



輔助電壓影響：無



負荷影響：無



外部磁場影響：無（400 A / m）



殘留紋波：<15 mVss



響應時間：<300 ms



開路電壓：最大值 24 V



限流：過載情況下最大值 2倍



重量：170g
