ROLLON伸縮式導軌



最小起訂貨量

  • 無限制

您可能還關注相似產品

T3

  • 主營產品|閥門
  • 公司榮譽|
供應產品分類
  • 暫無分類
本頁信息為T3原廠生產的產品“ROLLON伸縮式導軌”產品信息,如您想了解更多關于“ROLLON伸縮式導軌”價格、型號、廠家的相關信息,請致電我們,或QQ在線交談。
品牌ROLLON 有效期至長期有效 最后更新2021-05-12 11:31
瀏覽次數1

ROLLON伸縮式導軌

 ROLLON伸縮式導軌

司遠保
QQ:-  點擊這里給我發消息
手機:13021972807
電話:010-64714988-223
傳真:010-64714988-668
郵件:tk8@handelsen.cn
司遠保郵箱:tk8@handelsen.cn電話:010-64714988-223 司遠保微信二維碼

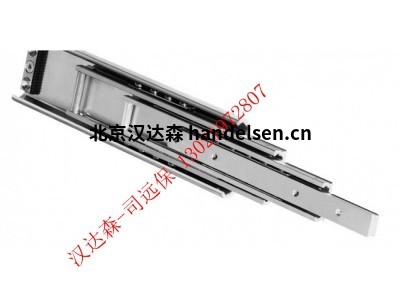

具有部分、完全和過度延伸的伸縮式導軌,有鋁和不銹鋼材質可供選擇。

產品描述
Hegra Rail 產品族包括各種不同的伸縮式導軌型材,具有能夠處理高至每對導軌 20 千牛頓的負載的滾珠保持架、可達導軌閉合長度的 200% 的過度延伸,并提供有不同的材質如鋁或不銹鋼 AISI 304 和 AISI 316。
b05447c40345368ea542f1f1f93b9859_d0104010
Hegra Rail 伸縮式導軌的主要特點:

高負載能力結合了最小的偏轉
具有 1、2 或 3 段延伸的型材,抽出長度可達 200%
提供有不同的材質:鋼,鋁,不銹鋼 AISI 304 和 AISI 316
高剛性和高慣性矩結合了窄橫截面
平滑無噪運行
長使用壽命
極其可靠


Hegra Rail 系列伸縮式導軌包括五個產品類別:部分延伸導軌、全延伸導軌、過度延伸導軌、重負載導軌及 S 形截面導軌。

部分延伸伸縮式導軌
延伸長度約為總長度的 50% 的伸縮式導軌。這些包括一條固定的滑軌和一個可移動并有各種形狀和尺寸的滑塊。該系統的高剛性來源于固定部分和滑塊的聯結方式。

全延伸伸縮式導軌
延伸長度為總長度的 100% 的伸縮式導軌。這些由三個節段組成,各段有不同形狀和尺寸的橫截面。

過度延伸伸縮式導軌
延伸長度可達總長度的 200% 的伸縮式導軌。這些由四個節段(高達 200% 延伸長度的型號有 5 個節段)組成,各段有不同形狀和尺寸的橫截面。因?yàn)槭褂昧司哂懈邞T性矩的中間節段,即使在導軌被完全延伸時,該系統也具有高剛性和高負載能力。



重負載伸縮式導軌
延伸長度為總長度的 100% 的伸縮式導軌。這些由三個節段組成,中間節段具有雙 T 形結構。這些伸縮式導軌,有各種規格可選,被設計為專門用于處理重負載,同時可確保該系統自身的低偏轉度和高剛性。

具有 S 形截面的伸縮式導軌
延伸長度約為總長度的 100% 的伸縮式導軌。這些由 3 個節段組成,中間節段的橫截面是 S 形。該伸縮式導軌有各種規格可供選擇,結合了高剛性和窄橫截面。

技術特性
HTT 系列導軌的可選截面規格:30,40,50
HVC 系列導軌的可選截面規格:45,50,58,75
H1C 系列導軌的可選截面規格:75
H1T 系列導軌的可選截面規格:60,80,10.150
H2H 系列導軌的可選截面規格:80
LTH 系列導軌的可選截面規格: 30,45,30s,45s
HGT 系列導軌的可選截面規格:60,80,100,120,150,200,250
LTF 系列導軌的可選截面規格: 44
HGS 系列導軌的可選截面規格:60
最大速度:0.8 米/秒(取決于應用)
有多種防腐蝕材料及處理可供選擇
特殊解決方案,如鎖緊系統、卡扣系統和阻尼器,可應要求提供







帶滾珠軸承的伸縮式導軌

產品描述
Telerace 系列由伸縮式導軌組成,采用經深度滲氮和黑色氧化工藝處理的鋼或型材金屬板或不銹鋼制造。Telerace 直線導軌非常適合惡劣環境,大滾動組件對塵埃和污垢具有很高的耐受性。

TLR 和 TLQ 是具有高性能滾珠軸承的伸縮式導軌。TLN 和 TQN 的結構更加簡單。TLAX 和 TQAX 導軌全部由不銹鋼制成,可選擇對最高級應用采用電拋光表面處理。
020c84420924f0bd339737b92c6bc3a9_52d51af9
Telerace 導軌非常適合需要長壽命和少維護的持續循環應用。因此,非常適合工業自動化應用,甚至是沖程循環可變的應用。Telerace 導軌結構使用的材料和表面處理確保了良好的防銹效果,甚至適合在室外或潮濕環境中應用。

技術特性
TLR-TLQ 系列
用專利 ROLLON-NOX 深度滲氮熱化學和黑色氧化工藝處理的鋼導軌可確保有效的防銹效果。
可選規格:18、28、43mm
極為堅固
耐高負載
使用壽命極長
堅硬耐滾動氧化層即使在滾道上也可確保有效防銹,鹽霧中檢測 120 小時。
TLN-TQN 系列
用專利 ROLLON-NOX 滲氮熱化學和黑色后氧化工藝處理的高耐用型材金屬板導軌可確保有效的防銹效果。
可選規格:30、40mm(TLAX 和 TQAX 為 26、40mm)
材料非常堅硬
耐負載
使用壽命長,無磨損問題
堅硬耐滾動氧化層即使在滾道上也可確保有效防銹,鹽霧中檢測 120 小時。
TLAX 和 TQAX 系列提供不銹鋼 AISI304 版本。





可完全或部分抽出的輕型伸縮式滑軌

產品描述
Light Rail 是輕型伸縮式滑軌產品家族,可以完全和部分延長,非常適合同時注重滑軌重量和彎曲剛性的應用。即使在滿負載條件下,專用緩沖塊也可以確保平滑安靜運行,避免可能的沖擊造成永久變形。

根據滑軌尺寸(如鎖緊系統處于打開/閉合位置)提供不同選件,還可進行其他定制(例如長度、行程)。

Light Rail 產品家族主要包括兩個系列:

LRS:
可部分或完全延長的伸縮式滑軌,采用冷軋鋼型材制造,防腐蝕鍍鋅 ISO 2081 處理和藍色鈍化。使用范圍包括輕型應用,如廚房抽屜和辦公家具,以及工業自動化或特種車輛的更高要求應用。
f0e890e2cc0ed7c8843b12f6c650bb76_26138099
LFS:
可完全延長的伸縮式滑軌,采用亮鍍鉻鋼制造,通過閂鎖可以釋放內部可分離部件。

Light Rail 可收回伸縮式滑軌的主要應用領域包括:
■ 室內和家具
■ 特種車輛
■ 汽車
■ 包裝機器
■ 有軌車

技術特性
滑軌延伸速度(取決于應用):
延伸距離 100 - 500 mm:最大速度 0.5 m/s(19.69 in/s)
延伸距離 600 mm:最大速度 0.4 m/s(15.75 in/s)
延伸距離 ≥700 mm:最大速度 0.3 m/s(11.81 in/s)
溫度范圍:
LFS: +10 ℃ 至 +40 ℃(+50 ℉ 至 +104 ℉)
LRS:-20 ℃ 至 +80 ℃(-4 ℉ 至 +176 ℉)
滑軌材料:熱浸鍍鋅鋼
滾珠保持架材料:鍍鋅鋼或塑料
滾珠材料:淬硬碳鋼


漢達森-司遠保 13021972807

北京漢達森優勢供應意大利ROLLON直線軸承詳細說明:
意大利ROLLON公司自1975年開始進入直線運動領域以來,ROLLON制定了多種系列的產品,解決了在機械設計和制造等領域的大量問題。ROLLON導軌被廣泛應用于:裝配機械、立體裝卸、醫藥機械、起重機械、雕刻機械、拉伸機械、焊接機器人、切割機械、一般性機械以及工業生產中的防護面板等眾多領域。其主要產品有:伸縮導軌、抽屜式導向件、直線軸承、N線性元件、線性滑軌、重負荷導向件、重負荷導軌等。

Rollon導軌,Rollon滑道,Rollon滑塊,Rollon滑車,Rollon滾動軸承。T型滑道,D型滑道,U型滑道。

TH-Serie
UNILINE
ELM-Serie
ECO-Serie
LIGHT-Serie
ONE-Serie
ROBOT-Serie
SC-Serie
T-Serie
Kreuztisch
Anwendung

滾動軸承
CSW18-60-2SR-T

導軌
004-001591 ULC63-1840
004-001739 KLC-63-01840
004-014947 NUE63
004-014948 NKE83
004-006582 DSS28-1170
004-005341 DBN28-0290
004-001239 TLC-28-01040
004-002827 CPN28-2RS
