ROLLON直線導軌



自對齊直線導軌，軸承 式滾輪 和由冷拔碳鋼制成的 C 型 軌道 ，以及感應淬火和精磨滾道。

主要特性:



產品描述

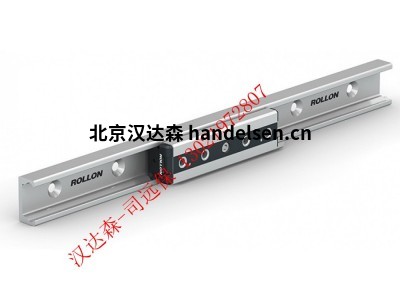

Compact Rail 直線系統包括具有感應淬火滾道的鋼直線滑軌，以及同樣由淬硬鋼制成的高精度徑向滾珠軸承滑塊。憑借自對齊功能，Compact Rail 直線導軌可以簡化項目，提高性能，降低整體應用成本。Compact Rail 直線導軌易于安裝在所有類型的表面上，包括未經機加工的表面。

Compact Rail 直線導軌采用堅固鋼制滑塊和滾珠軸承，帶刮板的自對中端蓋，保護內部組件的側面密封，以及頂部密封條?；瑝K體側邊倒角處理，安裝面精磨處理，保證安裝精度?；瑝K頭部配備特殊緩釋毛氈，可相對于滑塊體自由旋轉，毛氈始終接觸滾道以確保理想潤滑?？梢允褂米⒂推?，通過端蓋上的專用加油口輕松對毛氈進行潤滑。



滾道位于 C 形型材內，與污染物隔開。此外，滑塊密封和各種防腐蝕處理使 Compact Rail 直線導軌即使在更惡劣的環境下也可保持可靠性。



Compact Rail

Compact Rail 包括三個產品系列：導向軌道T 型軌，補償軌道 U 型軌，以及浮動軌道 K型軌。可以組合不同產品系列形成自對齊系統，補償兩個平面的錯位誤差：軸向最多 3.9 mm，徑向最多 ±2°。



提供 5 種不同尺寸：18、28、35、43、63 mm。

可以形成自對齊系統（T+U 或 K+U），補償安裝表面的錯位誤差。

堅固的NS型鋼滑塊，帶有側面密封和浮動刮板。還提供 NSD 版本，安裝孔與負載方向平行。

可對滑軌和滑塊主體進行不同防腐蝕處理：按照 ISO 2081 鍍鋅（所有滑軌和滑塊的標準處理），Rollon Aloy，Rollon E-coating，以及鍍鎳。

C形型材內有滑塊和滾動元件，確保緊湊尺寸。

感應淬火和精磨滾道。

可調預負載。

Compact Rail Plus

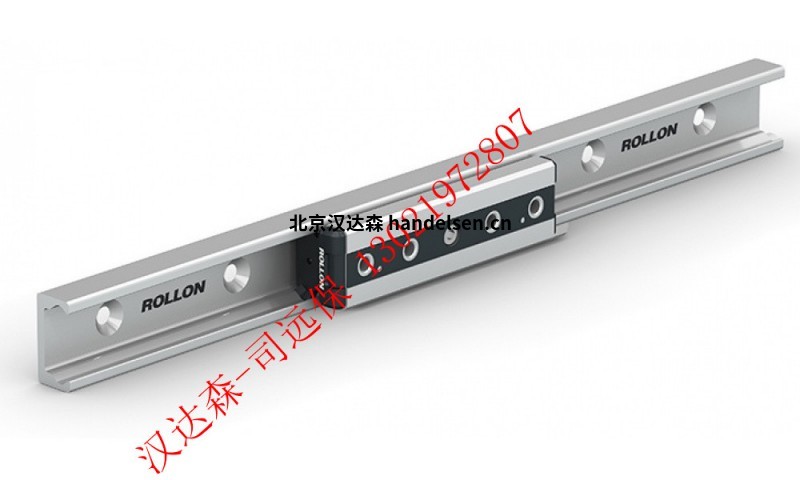

Compact Rail Plus 直線導軌采用雙排滾珠軸承以提高負載能力，帶凸形滾道的堅固滑軌，以及帶側面和浮動刮板的堅固鋼制滑塊，Compact Rail Plus 用于對負載能力、動力學和工作環境具有最嚴格要求的應用。滿足所有要求的同時，保持自對齊功能，這是該產品系列的獨有特性。



滑塊具有四個版本：引導滑塊 (RV)；浮動滑塊 (RP)；超浮動滑塊 (RU) 和旋轉滑塊 (RA)。將兩個導軌與不同滑塊組合，可以形成自對齊系統，補償兩個平面的錯位誤差：軸向最多 3.5 mm，徑向最多 ±1.3°。



提供 3 種不同尺寸：18、28、43 mm。

可以形成自對齊系統（V+P / V+U 或 A+P / A+U），補償安裝面誤差。

需要補償直線導軌支撐表面平行度誤差

堅固的R型鋼制滑塊，帶雙排滾珠軸承，側面密封和浮動刮板。還提供 RD 版本，安裝孔與負載方向平行。

可對滑軌和滑塊體進行不同防腐蝕處理：按照 ISO 2081 鍍鋅（28-43 尺寸滑軌和所有滑塊主體的標準處理），Rollon-Nox（18 尺寸滑軌的標準處理），Rollon Aloy，Rollon E-coating，以及鍍鎳。

C 形型材內有滑塊和滾動元件，確保緊湊尺寸。

感應淬火和精磨滾道（尺寸 28-42）

滲氮黑色氧化拋光滾道（尺寸 18）

可調預負載。











有單個或多個滑塊的直線滾珠滑軌



技術特性

SN 系列直線滑軌的可選尺寸：22，28，35，43，63

SNK 系列直線滑軌的可選規格：43

滑軌的滾道經過感應淬火

SNK 系列滑軌的滾道經過精磨

冷拔鋼材質的滑軌和滑塊

淬硬鋼滾珠軸承

滑軌最大運行速度為 1.5 m/s（SNK 系列）

SN 系列的溫度范圍為從 -20 ℃ 至 +170 ℃

SNK 系列的溫度范圍為從 -20 ℃至 +70 ℃

電鍍鋅符合 ISO 2081 標準。按要求提供替代防腐處理

行程的直線精度為 0.1 mm/m

產品描述

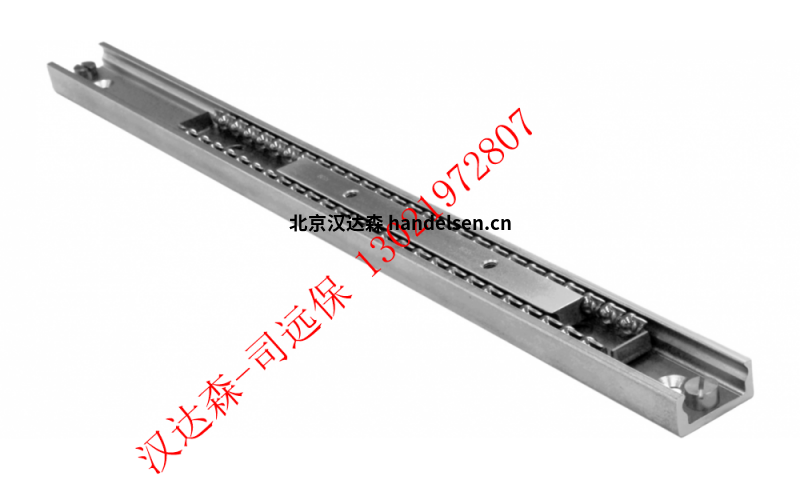

Easyslide 是有感應淬火滾道的冷拔鋼直線滑軌系統。這種直線滑軌由外部 C 型直線滑軌和內置于滑軌槽的籠式滾珠軸承組成。



五種滑軌寬度：22 mm，28 mm，35 mm，43 mm 及 63 mm

在直線滑軌里面的滑塊確保了一個非常緊湊的系統

高負載能力系統

即使在經受沖擊和振動時也有最佳的運行均衡性

有多種標準長度可選，這取決于直線滑軌部分（最長至 2,000 mm）。按要求提供特殊長度

Easyslide 產品系列包括配有籠式滾珠軸承的緊湊尺寸直線滑軌，每條滑軌上安裝有一個或多個滑塊，以確保高負載能力和長使用壽命。如果在 SN 系列中使用了多于一個滑塊，它們可以獨立地在它們自己的保持架中滑動，或同時在一個保持架中滑動。SNK 系列有經過淬火和精磨的滾道。有各種滑塊行程和長度可供選擇。所有 Easyslide 直線滑軌都非常容易安裝。















帶模塊化滾子的直線導軌



產品描述

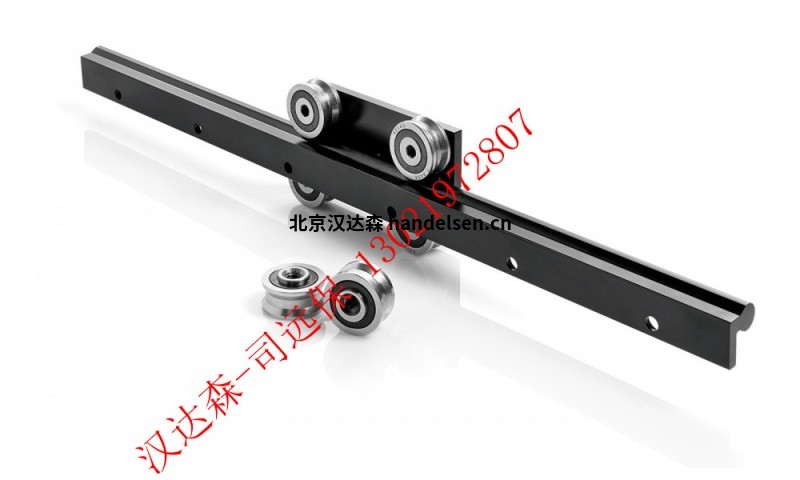

帶滾子的 O-Rail 直線系統確保配置的最高靈活性，系統基本組件 FXRG 導軌的原始形狀為 3 個滾道呈 90°排列，R 系列滾子可在任一滾道上運行。



使用單個或多個平行導軌允許用戶實現多種配置，滿足所有直線運動要求。

O-Rail 作為多功能直線系統設計，非常適合自動化應用。系統組裝方便，即使在不平坦表面也可以提供光滑運動。



技術特性

摩擦性極低，運行非常光滑

運行非常安靜

雙滾珠座圈加上極厚外部環和哥特式外形超精加工滾道，確保高負載容量

特種潤滑油終身潤滑，適合廣泛工作溫度：–40°到 +130° C

旋轉運動補償最高 ± 5°，軸向運動補償最高 ± 1mm

氯丁橡膠密封確保防塵

ROLLON-NOX 專利生產工藝進一步優化導軌材料，包括熱化學深度滲氮固化處理，以及黑色后氧化處理，確保有效防銹（鹽霧 120 小時）





漢達森-司遠保 13021972807



北京漢達森優勢供應意大利ROLLON直線軸承詳細說明：

意大利ROLLON公司自1975年開始進入直線運動領域以來，ROLLON制定了多種系列的產品,解決了在機械設計和制造等領域的大量問題。ROLLON導軌被廣泛應用于：裝配機械、立體裝卸、醫藥機械、起重機械、雕刻機械、拉伸機械、焊接機器人、切割機械、一般性機械以及工業生產中的防護面板等眾多領域。其主要產品有：伸縮導軌、抽屜式導向件、直線軸承、N線性元件、線性滑軌、重負荷導向件、重負荷導軌等。



Rollon導軌，Rollon滑道，Rollon滑塊，Rollon滑車，Rollon滾動軸承。T型滑道，D型滑道，U型滑道。



TH-Serie

UNILINE

ELM-Serie

ECO-Serie

LIGHT-Serie

ONE-Serie

ROBOT-Serie

SC-Serie

T-Serie

Kreuztisch

Anwendung



滾動軸承

CSW18-60-2SR-T



導軌

004-001591 ULC63-1840

004-001739 KLC-63-01840

004-014947 NUE63

004-014948 NKE83

004-006582 DSS28-1170

004-005341 DBN28-0290

004-001239 TLC-28-01040

004-002827 CPN28-2RS
