Stuwe 收縮盤

STÜWE®擁有60年的專業知識和85名員工，為特別苛刻的應用開發高度專業的摩擦連接。自1967年生產第一張收縮盤以來，STÜWE®專門在德國制造，并始終忠實于其位于Hattingen的公司總部。我們的供應商是根據最高質量標準選擇的，我們通過定期進行的審核對其進行監控。

大約60年以來，STUEWE®為復雜應用提供高度專業化的摩擦連接。我們擁有超過85名員工，生產收縮片，鎖緊裝置，聯軸器和其他連接器，其中許多是為客戶量身定制的。

我們的顧客多年來一直信賴STUEWE的能力和產品質量，尤其是在極端工作條件下。風力渦輪機，輪船或采礦設備只是幾個例子。我們的產品不僅設計精良，而且使用壽命長。這連接。

二、stuwe產品分類：

stuwe機械收縮盤:HSD

stuwe收縮盤-液壓：HYD

stuwe收縮盤-拆分：SDG

stuwe外部鎖定單元；AS

stuwe軸聯軸器：WK/WKL

stuwe法蘭聯軸器：FKH/FKHA/FKHYD

stuwe萬向軸聯軸器：GF

stuwe內部鎖定單元：IS



三、stuwe產品應用

風力發電機

緩沖設備

傳動系統技術

造船

護航系統

鋼鐵和軋鋼廠

混合加工設備

量測設備

四、stuwe產品介紹：

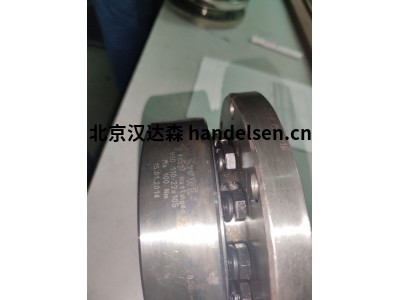

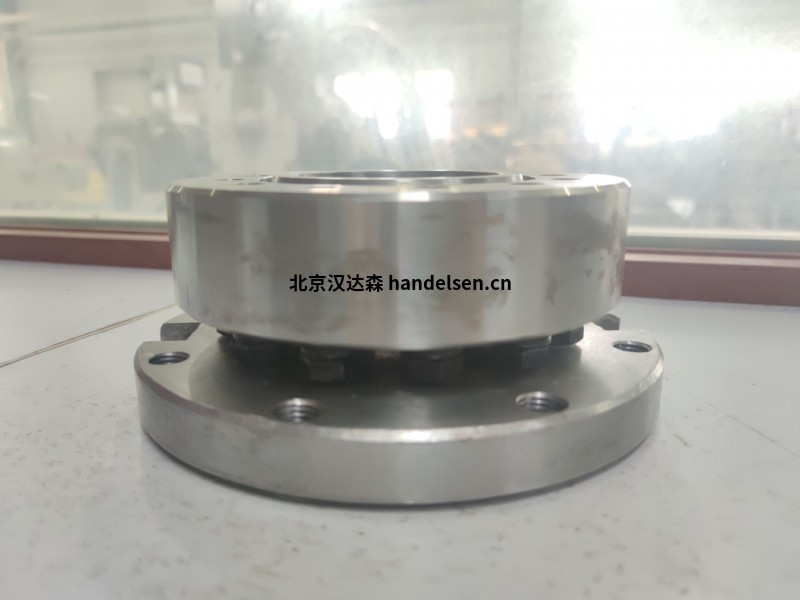

stuwe機械收縮盤：HSD

stuwe HSD型收縮盤是可移動的機械元件，用于將空心軸連接到軸上。伸縮縫是免維護的，由于壓入配合的連接而不會弄臟，因此具有廣泛的應用范圍。HSD類型是風輪機傳動系統，包裝機或行李分揀系統中軸和輪轂的經濟高效連接

高速緩存20

軸直徑20-250 mm可

傳遞的扭矩0.15-18.3 kNm

低扭矩

stuwe Areas of Application型號介紹：

stuwe HSD 20 20 - 250 mm 0,15 - 18,3 kNm Low torques

stuwe HSD 21 110 - 730 mm 16 - 4033 kNm Medium-sized torques

stuwe HSD 22 9 - 1050 mm 0,02 -16493 kNm High torques

stuwe HSD 23 100 - 1050 mm 26 -19684 kNm Very high torques

stuwe HSD 81 38 - 1050 mm 1,5 -19958 kNm Identical to series 22 but

20 - 30 % higher torques

stuwe HSD 83 100 - 1050 mm 30 - 23811 kNm Identical to series 23 but

20 - 30 % higher torques

1.1、Shrink Disc Type HSD – Series 20

*Tightening bolts: standard DIN EN ISO 4014/4017 Grade 10.9, alternative DIN EN ISO 4762 Grade 10.9

From M16 and larger with washers: DIN EN ISO 7416

When ordering please state: (Type x Ød) e.g. HSD 35 - 20 x 34

Shrink Disc Type HSD

HSD 24 - 20 24 20 0.15 15 12 6 x M6 50 11.5 17 38 25.5 1.5 0.2

21 0.17 17

22 0.21 19

HSD 29 - 20 29 25 0.22 18 12 6 x M6 58 12.5 18 44 32 1.5 0.2

26 0.25 19

27 0.29 21

HSD 35 - 20 34 29 0.22 15 12 5 x M6 64 12.5 18 52 39 1.5 0.2

35 30 0.25 16

32 0.31 19

HSD 40 - 20 38 34 0.28 16 12 6 x M6 69 12.2 18 55 43 1.6 0.3

40 35 0.31 18

36 0.34 19

HSD 46 - 20 46 38 0.41 22 12 6 x M6 80 13 23 62 49 2.5 0.4

47 40 0.50 25

42 0.60 28

HSD 51 - 20 51 44 0.55 25 12 8 x M6 86 13 23 67 54 2.6 0.5

45 0.60 27

47 0.70 30

HSD 56 - 20 55 48 0.57 24 12 8 x M6 90 13 23 72 59 3 0.5

56 50 0.66 26

57 52 0.76 29

HSD 61 - 20 61 53 0.68 26 12 8 x M6 96 13 24 76 64 3 0.6

55 0.79 29

57 0.90 32

HSD 66 - 20 65 58 0.74 26 12 8 x M6 100 13 24 82 69 3 0.6

66 60 0.85 28

62 0.97 31

HSD 73 - 20 70 63 0.94 30 29 9 x M8 115 18 30 94 77 3 1.2

72 65 1.07 33

73 68 1.29 38

HSD 78 - 20 76 68 1.21 36 29 9 x M8 120 18 30 100 82 3 1.2

78 70 1.36 39

72 1.52 42

HSD 83 - 20 81 73 1.24 34 29 9 x M8 125 18 30 104 87 3 1.3

83 75 1.38 37

77 1.54 40

HSD 88 - 20 86 78 1.47 38 29 9 x M8 130 18 30 110 92 3 1.4

88 80 1.62 40

82 1.78 43

HSD 93 - 20 93 83 1.63 39 29 9 x M8 135 18 31 114 97 3 1.4

94 85 1.80 42

87 1.97 45

HSD 98 - 20 96 88 1.72 39 29 9 x M8 140 18 31 120 102 3 1.5

98 90 1.89 42

92 2.07 45

HSD 103 - 20 103 93 2.13 46 29 10 x M8 145 18 31 124 107 3.5 1.5

95 2.31 49

97 2.50 52

HSD 108 - 20 106 98 2.16 44 29 10 x M8 150 18 31 128 112 3.5 1.6

108 100 2.34 47

102 2.53 50

HSD 115 - 20 112 103 2.34 45 29 10 x M8 160 22 35 134 118 3.5 2.1

115 105 2.54 48

108 2.86 53

HSD 120 - 20 118 108 2.82 52 29 10 x M8 164 22 35 140 124 3.5 2.1

120 110 3.03 55

113 3.37 60

HSD 125 - 20 125 113 2.94 52 29 12 x M8 169 22 35 144 129 3.5 2.2

115 3.16 55

118 3.49 59

HSD 130 - 20 130 118 3.15 53 29 12 x M8 174 22 35 150 134 3.5 2.2

120 3.37 56

123 3.71 60

HSD 135 - 20 135 123 3.57 58 29 12 x M8 179 22 35 154 139 3.5 2.3

125 3.81 61

128 4.19 66

HSD 140 - 20 138 128 3.93 61 29 12 x M8 184 22 36 160 144 4 2.4

140 130 4.18 64

132 4.44 67

HSD 145 - 20 145 133 4.39 66 29 12 x M8 189 22 36 164 149 4 2.5

135 4.65 69

137 4.92 72

HSD 150 - 20 150 138 4.89 71 29 12 x M8 194 22 36 170 154 4 2.5

140 5.16 74

142 5.44 77

HSD 160 - 20 160 146 4.86 67 29 12 x M8 204 22 35 180 164 4 2.6

150 5.39 72

152 5.67 75

HSD 170 - 20 166 156 5.20 67 29 12 x M8 214 22 35 190 174 4 3.0

170 160 5.73 72

162 6.01 74

HSD 182 - 20 182 166 7.62 92 29 14 x M8 230 25 41 206 188 5 3.9

170 8.35 98

172 8.73 101

HSD 192 - 20 189 176 8.35 95 29 14 x M8 240 25 41 216 198 5 3.9

192 180 9.09 101

182 9.47 104

HSD 202 - 20 197 186 8.88 95 29 15 x M8 250 25 41 224 208 5.5 4.6

198 190 9.67 102

202 192 10.08 105

HSD 212 - 20 212 196 9.74 99 29 15 x M8 260 25 41 234 218 5.5 4.4

200 10.55 106

202 10.97 109

HSD 222 - 20 220 206 10.83 105 29 16 x M8 270 25 42 244 228 5.7 4.9

222 210 11.66 111

212 12.09 114

HSD 232 - 20 230 216 14.40 133 29 16 x M8 280 25 42 254 238 5.7 5.0

232 220 15.35 140

222 15.83 143

HSD 242 - 20 242 226 15.27 135 29 16 x M8 290 25 42 264 248 5.7 5.0

230 16.22 141

232 16.72 144

HSD 252 - 20 252 234 15.98 137 29 16 x M8 300 25 42 274 258 6 5.2

238 16.94 142

240 17.44 145

HSD 262 - 20 262 244 16.84 138 29 18 x M8 310 25 42 286 268 6 5.6

248 17.80 144

250 18.30 146
