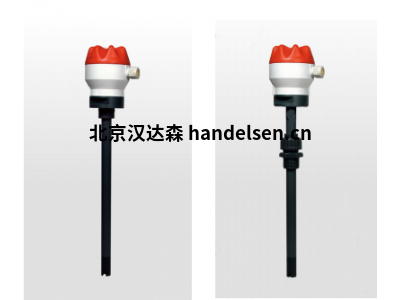

法國MAXIMAT C20 緊湊型溢出傳感器

技術數據

環境溫度：

-20至+ 60°C

運營壓力：

大氣壓，0.8至1.1 bar

終端機殼：

PBT，玻璃纖維增強，防護等級IP 65

EN 60529

流程連接：

見類型鍵

供電電源：

15 ... 26伏直流電

能量消耗：

大約 3瓦

輸出：二進制輸出：+ DO / -DO max。 30毫安

輸入電壓：24 VDC，

輸出電壓：約 18 VDC（建議使用耦合繼電器KRC）

•電流輸出：+ AO /-AO，0 ... 20 mA

•MAXIMAT SHR C ..的輸出。

（觀察：一次只能使用一個輸出通道）

碼頭：

螺釘連接器，IP 20

最高 導線截面積2.5mm²

可選的：

連接外部測試按鈕：

端子T和端子0V

如果觸點閉合=溢出報警

影響：

完整的MAXIMAT C電子產品的運行測試，

工廠布線和控制/警報指示單元。

安全須知

•安裝，初次啟動和維護只能由經過培訓的人員執行！ 必須遵守有關電氣設備安裝的所有適用的歐洲和國家法規。

•只能將設備連接到符合技術數據中包含的規格的電源！

•在安裝和維護過程中，必須斷開設備的所有電源！

•只能在操作說明中指定的條件下操作設備！

功能說明

MAXIMAT C20用于儲罐中的溢流檢測

它配備了三種不同的輸出電路：

•二進制輸出，用于控制耦合繼電器

•0至20 mA電流輸出，用于控制模擬輸入通道，例如 可編程邏輯控制器（PLC）

•組合式自我監控測量電路

帶有2線制連接的MAXIMAT SHR C測量變送器

應用范圍：

MAXIMAT C20 ...緊湊型溢出傳感器適用于導電液體

 CE標志

符合低壓指令（2006/95 / EG）和EMC指令（89/336 / EWG）

DIBT批準

批準文號 Z-65.13-294，用于符合WHG§19的溢出傳感器和泄漏傳感器
