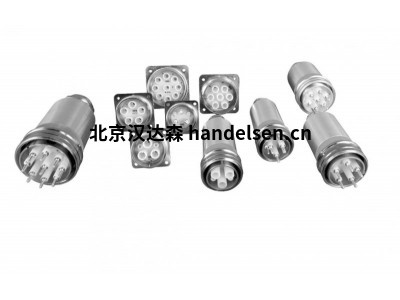

ges多針高壓連接器MC系列

SERIES MC

工作電壓范圍為10 kVDC至15 kVDC

工作電流高達13 A.

2 - 5個高壓觸點

適用于AWG 26-14的電纜尺寸

一、選擇連接器型號

Type MC207 2 Pole 10 kVDC

工作電壓（DC）10 kV

測試電壓（DC）15 kV

額定電流13 A.

引腳數量2

絕緣材料POM

部件號碼

5002010 GB-MC 207 POM

5002020 GS-MC 207 POM

5002030 KS-MC 207 POM

5002040 KB-MC 207 POM

5002041 KBI-MC 207 POM

Type MC307 3 Pole 10 kVDC

工作電壓（DC）10 kV

測試電壓（DC）15 kV

額定電流13 A.

引腳數量3

絕緣材料POM

部件號碼

5003010 GB-MC 307 POM

5003020 GS-MC 307 POM

5003030 KS-MC 307 POM

5003040 KB-MC 307 POM

5003041 KBI-MC 307 POM

Type MC407 4 Pole 10 kVDC

工作電壓（DC）10 kV

測試電壓（DC）15 kV

額定電流13 A.

引腳數量4

絕緣材料POM

部件號碼

5004010 GB-MC 407 POM

5004020 GS-MC 407 POM

5004030 KS-MC 407 POM

5004040 KB-MC 407 POM

5004042 KBI-MC 407 POM

Type MC507 5 Pole 10 kVDC

工作電壓（DC）10 kV

測試電壓（DC）15 kV

額定電流13 A.

引腳數量5

絕緣材料POM

部件號碼

5005010 GB-MC 507 POM

5005020 GS-MC 507 POM

5005030 KS-MC 507 POM

5005040 KB-MC 507 POM

5005041 KBI-MC 507 POM

Type MC520 5 Pole 15 kVDC

工作電壓（DC）15 kV

測試電壓（DC）23 kV

額定電流13 A.

引腳數量5

絕緣材料PTFE

部件號碼

5005115 GB-MC 520 PTFE

5005125 GS-MC 520 PTFE

5005135 KS-MC 520 PTFE

5005145 KB-MC 520 PTFE

5005146 KBI-MC 520 PTFE

二、選擇觸點

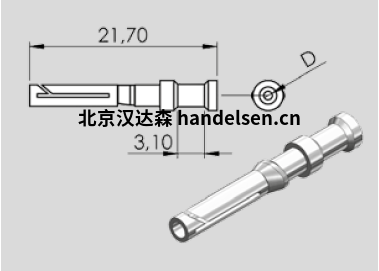

公接觸1.6毫米

6575085 male contact 1.6 mm / AWG 26 - 22 0.14 - 0.37 26 - 22

ges6575086 male contact 1.6 mm / AWG 20 0.5 20

ges6575088 male contact 1.6 mm / AWG 20 - 16 0.75 - 1.0 20 - 16

ges6575090 male contact 1.6 mm / AWG 16 - 15 1.5 16 - 15

6575083 male contact 1.6 mm / AWG 14 2.5 14

6575118 male contact AU 1.6 mm / AWG 26 - 22 0.14 - 0.37 26 - 22

6575121 male contact AU 1.6 mm / AWG 20 0.5 20

6575116 male contact AU 1.6 mm / AWG 20 - 16 0.75 - 1.0 20 - 16

6575124 male contact AU 1.6 mm / AWG 16 - 15 1.5 16 - 15

6575125 male contact AU 1.6 mm / AWG 14 2.5 14

公接觸1.6 mm互鎖，用于安全聯鎖圈

6575079 male contact interlock 1.6 mm / AWG 14 Short version for safety interlock circl

母接觸1.6毫米

6575095 female contact 1.6 mm / AWG 26 - 22 0.14 - 0.37 26 - 22 ●

6575107 female contact 1.6 mm / AWG 20 0.5 20 ●

6575098 female contact 1.6 mm / AWG 20 - 16 0.75 - 1.0 20 - 16 ●

6575100 female contact 1.6 mm / AWG 16 - 15 1.5 16 - 15 ●

6575084 female contact 1.6 mm / AWG 14 2.5 14 ●

ges6575127 female contact AU 1.6 mm / AWG 26 - 22 0.14 - 0.37 26 - 22 ●

ges6575131 female contact AU 1.6 mm / AWG 20 0.5 20 ●

ges6575117 female contact AU 1.6 mm / AWG 20 - 16 0.75 - 1.0 20 - 16 ●

6575132 female contact AU 1.6 mm / AWG 16 - 15 1.5 16 - 15 ●

6575133 female contact AU 1.6 mm / AWG 14 2.5 14

三、選擇螺紋電纜接頭

螺紋電纜接頭M20 x 1.5

ges1674058 screwed cable gland M20x1.5, 5-10 mm

ges1674110 screwed cable gland M20x1.5, 10-14 mm

ges1674111 screwed cable gland M20x1.5, 7-12 mm

 墊圈

ges6572081 Flat gasket for types GS/GB 207 - 407 (Size 18)

ges6572054 Flat gasket for types GS/GB 507/520 (Size 20)
