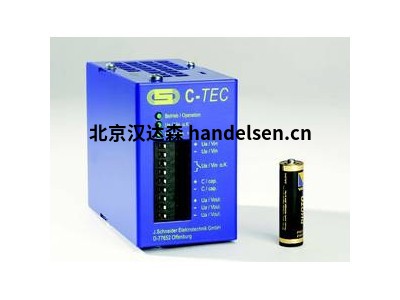

J.SCHNEIDER電容器緩沖電源C-TEC系列

　　C-TEC 系列的 DC-UPS 包括超電容器作為外殼內的儲能器。在正常操作期間，此電容器按系統電壓 (Ue) 充電。連接的負載也隨系統電壓提供。在系統電壓中斷的情況下，超電容器的能量以調節方式釋放。使用直流轉換器時，負載由電容器提供，直到放電。備份時間取決于電容器的充電狀態和放電電流。

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　DC-UPS 具有以下特性：

　　由于長壽命超電容器，免維護

　　基于微控制器的超電容器充電和放電

　　使用無電位觸點和 LED 控制操作和充電狀態

　　通過無電位繼電器觸點發送 Ue o.k. 消息

　　使用外部電容器擴展模塊 (CEM) 可以擴展容量

技術數據

標稱輸入電壓	12 V DC -15 % / 10 %
輸入電壓范圍	10，2 V ...13，2 V 直流
最小充電電壓	11，8 V 直流
標稱輸入電流（在 24，0 V DC 時）C 充電 3 A 負載	3，1 A 直流
備份操作中的輸出電壓	11，5 V 直流±2 %
額定輸出電流最大值	3 A 直流 （在 0，47 kJ / 0，94 kJ）
最大能量下的名義輸出電流	2 A 直流 （在 ，05 kJ / 1，0 kJ）
當前限制	1,05 ...1，2 xI Nom
Uc > 的功率損耗	2，5 W
負載和充電時斷電	7 W（最大 60 秒）
Uc > 的效率	>96% = （Ue=12，0 V 直流;Ua=11，5 V 直流;我a_ INom)
內部設備保護（內部）	4 A （T）
引電直流輸出電路（外部）	3 A （T）
連接類型：輸入 Ue	彈簧端子最大 1，0 mm2
連接類型：輸出 Ua	彈簧端子最大 1，0 mm2
連接類型：消息聯系人	彈簧端子最大 1，0 mm2
最大負載消息聯系人 （Ue-OK[1] )	30 V/ 0，5 無電位繼電器觸點
防護系統	IP20 u. EN 60529
工作溫度	-20 °C...60 °C
存儲溫度	-20 °C...60 °C
濕度	≤95% 無冷凝
最大安裝高度（不減重）	2000米以上海平面
尺寸（HxWxD）	92，5 毫米，60 毫米，116 毫米
重量	0，6公斤
固定	DIN 頂帽導軌的卡扣式安裝
UL 認證	不

　　直流緩沖模塊C-TEC與超電容器一起作為外殼內部的儲能器。在直流電源中斷的情況下，超電容器的能量被釋放。負載從緩沖模塊通電，直到放電。備份時間取決于電容器的充電狀態和放電電流。

　　具有接口的設備可通過軟件(第TEC段)進行編程。

　　對于 IPC 操作是可用的關閉軟件 (TEC控制)

　　由于在 CIP 框架內停產的組件和改進，C-TEC 系列的各種設備的關鍵數據得到了改進。

　　通過更改安全標準：

　　EN 60950-1 in

　　EN 62368-1 或EN 61010-1 和 EN 61010-2-201

　　突出

　　緊湊的設計，組裝在一個外殼中

　　免維護

　　深度放電保護，從而無限存儲成為可能

　　無氣體排放，因此在封閉外殼中使用是可能的

　　放電后充電時間短，可用性快

　　備份時間

　　與通常使用的電容器緩沖模塊相比，C-TEC 的備份時間更高。

　　它們可以是。

　　備份時間 =

　　能量電壓 x 電流

　　帶滿負載電容器：

　　50 s = 12000_____

　　24 V x 10 A

　　J.Schneider主要型號：

　　C-TEC 1203-1、

　　C-TEC 2403-1、

　　C-TEC 2403-1of、

　　C-TEC 2405-5、

　　C-TEC 2408-20、

　　C-TEC 2410-1、

　　C-TEC 2410-10、

　　C-TEC 2420-8、

　　C-TEC 1225 P、

　　C-TEC 2425 P、

　　C-TEC 2440 P、

　　C-TEC 4815 P、

　　AC-C-TEC 2403-05、

　　AC-C-TEC 2403-1、

　　AC-C-TEC 2403-1-400、

　　AC-C-TEC 1203-1、

　　AC C-TEC 2410-10、

　　AC-C-TEC 2420-8、

　　CEM1、

　　CEM2、

　　CEM8、

　　CEM16、

　　CEM12V06、

　　CEM12V12

　　NBBH 24120

　　NBBH 24100

　　NBBH 2401

　　NBBH 2402

　　NBBH 2407

　　NBBH 2412

　　NBBH 2417

　　NBBH 2424

　　NBBH 2440

　　NBBH 2465

　　452011.47

　　452011.20

　　452011.36

　　452011.22

　　452011.2

　　452011.4

　　452011.8

　　452011.9

　　452011.60

　　452011.40

　　452011.53

　　452011.59

　　452011.6

　　452011.118

　　12EP16

　　12EP25

　　12EP41

　　12EP63

　　阿克庫泰克 2402

　　AKKUTEC 2403 直流

　　阿克庫特 2403

　　AKKUTEC 2403 19"

　　AKKUTEC 2403 K

　　AKKUTEC 2403 VdS

　　阿克庫特 2405

　　AKKUTEC 2410

　　AKKUTEC 2412 VdS

　　AKKUTEC 2420 單相

　　AKKUTEC 19-2420 單相

　　AKKUTEC 2420 樹相

　　AKKUTEC 19-2420 三相

　　AKKUTEC 2440

　　AKKUTEC 1203

　　阿克庫特克 1208

　　AKKUTEC 4801

　　AKKUTEC 4803

　　AKKUTEC 4806

　　AKKUTEC 4810

　　NBBH 2401

　　NBBH 2402

　　NBBH 2407

　　NBBH 2412

　　NBBH 2417

　　NBBH 2424

　　NBBH 2440

　　NBBH 2465

　　C-TEC 1203-1

　　C-TEC 2403-1

　　C-TEC 2403 USB

　　C-TEC 2403-1of

　　C-TEC 2410 2kJ

　　C-TEC 2410 5,8kJ

　　C-TEC 2410 13,4kJ

　　C-TEC 2410 27,6kJ

　　CAPTEC 2410

　　C-TEC 2420-8

　　C-TEC 1225 P

　　C-TEC 2425 P

　　C-TEC 2440-4 P

　　C-TEC 4815 P

　　AC C-TEC 1203-05

　　AC C-TEC 1203

　　CAPTEC 2401

　　AC C-TEC 2403-05

　　AC C-TEC 2403-1

　　AC C-TEC 2403-1-400

　　AC C-TEC 2410-10

　　AC C-TEC 2420-8

　　CEM 24-1

　　CEM 24-2

　　CEM 24-8

　　CEM 24-16

　　CEM 12-1

　　CEM 12-2
