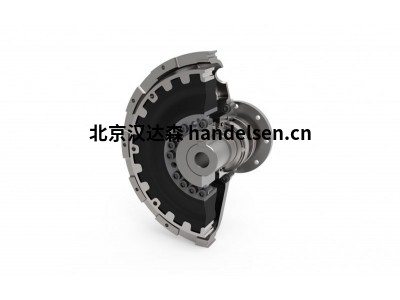

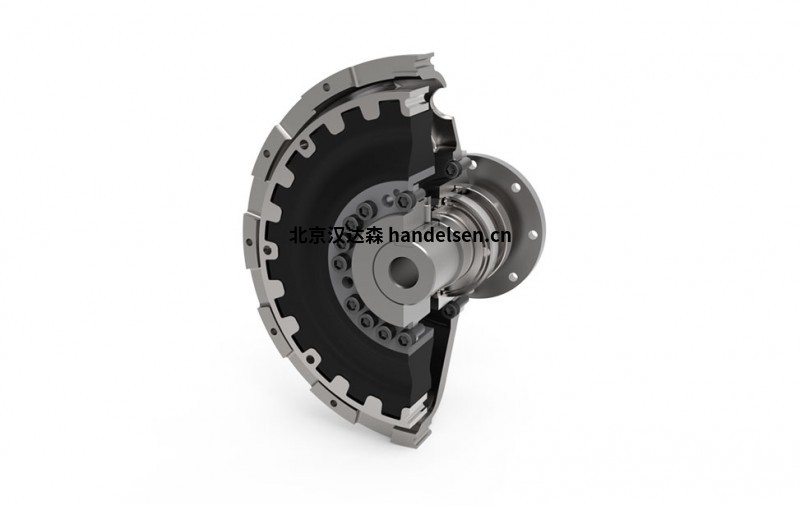

Stromag AFL Periflex VN 法蘭軸承

法蘭軸承是安裝在柴油機上的鐘罩。布置在鐘罩內的可軸向安裝，可插入式，高度靈活的StromagPeriflex®盤式輪胎將扭矩從飛輪傳遞到萬向軸。



碟形輪胎具有線性彈簧特性，可確保系統平衡的扭轉振動行為，而集成軸承則通過鐘罩將萬向軸的反作用力傳遞至發動機殼體。這意味著曲軸軸承不會承受反作用力。通常，AFL可以使用高達10°的偏轉角，根據運行條件的要求，可以更大的偏轉角。

鐘罩到發動機殼體的連接尺寸基于SAE標準J617。飛輪在發動機側的連接尺寸主要符合SAE標準J620或DIN 6281。



Stromag應用：

萬向軸的高撓性聯軸器設計用于活塞發動機。外部可以直接用螺栓固定到發動機的飛輪上。萬向軸通過法蘭安裝在聯軸器的B側。

其他應用領域是鐵路工業和發動機測試單元。



Stromag產品特色：

具有線性特性的高柔性橡膠盤聯軸器，用于將萬向軸直接連接至柴油發動機。

萬向軸的偏轉角最大為10°。

萬向軸產生的徑向和軸向力被一體式的鐘形罩吸收，并傳遞到發動機罩。

扭矩范圍在1000 Nm至20.000 Nm之間。

以上就是Stromag AFL Periflex VN 法蘭軸承特色和應用的介紹
