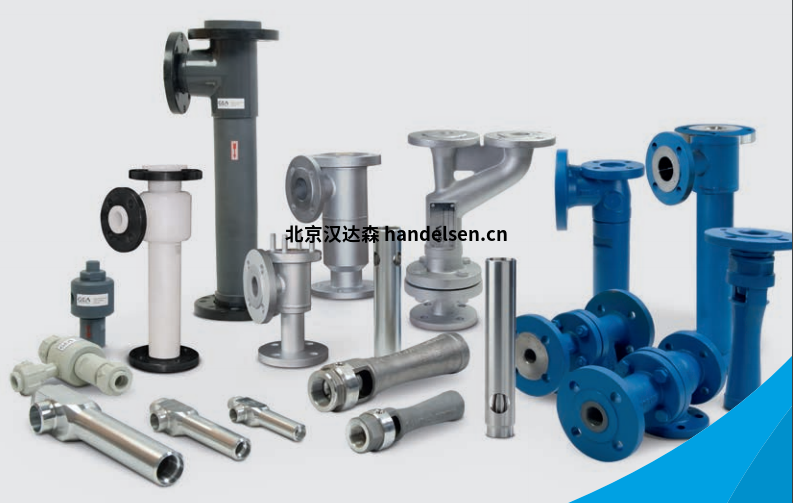

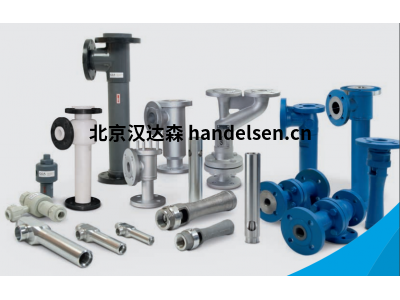

GEA Wiegand噴射泵

噴射泵，也稱為噴射器，是輸送，壓縮或混合氣體，蒸氣，液體或固體氣態或液態介質用作動力。它們通過將壓力能量轉換為速度合適的噴嘴。他們是“沒有移動部件 ”。噴射泵的基本原理在于噴嘴以高速夾帶和加速方式噴出的液體或氣體射流

周圍的液體，氣體或固體物質。此動作的結果是駕駛和夾帶（吸入）的液體，

在第二噴嘴中，其速度減小而壓力增加。該原理的實際應用需要一個簡單的設備，該設備基本上僅包含3個主要部分（圖1）：•動力噴嘴（1）•漫射（2）•頭（3）

擴散器的流道包括的一部分朝著方向收斂流量（入口錐），圓柱形（喉嚨）和發散部分（出口錐）。連接處的壓力和相應的質量流量決定了

噴射泵的功能效果。

噴射泵至少具有3個連接（圖1）：

•動力介質入口連接（A）

•吸氣歧管（B）

•壓力歧管（C）

當時的壓力如下

（圖2）：

p1動力噴嘴上游的壓力=動力介質壓力

進氣歧管上的p0壓力=吸氣壓力

出口歧管上的p壓力=排氣壓力

進入和流出流體的質量流Ø1，Ø0和Ø以kg / h為單位。為此，以下等式應適用：Ø1+Ø0=Ø。對于各種之間的關系壓力，沒有簡單的規則可以適用。的噴射泵的內部過程很復雜并且只能通過計算訪問有限的方式。

GEA Wiegand安裝：

安裝噴氣泵時：

•請勿混淆連接。

•連接管路必須相等或相等直徑大于相應的直徑設備上的連接。

•閥門，配件，密封件等必須具有完整的橫截面面積，不受限制線。

•對于更長的管道，橫截面面積必須更大以獲得最低可能的壓力損失。在所有情況下必須采取措施以確保管道以最有利的方式建造流動特性。

•蒸汽管線應絕緣良好。干動力蒸汽對于蒸汽噴射真空的良好運行泵。

•首次啟動之前，生產線應用蒸汽或壓縮空氣噴砂清理。否則，鐵銹，污垢和焊珠很容易堵塞噴嘴。泵。

•此外，我們建議在供應管線中安裝污物收集器，以用于動力油。



GEA Wiegand噴射泵物料編號簡稱 符合EN 10088-2 AISI / ASTM / UNS型UNS

1.0038 S235JRG2（RSt 37.2）A570 Gr。 36 K03000

1.0425 P265GH A516 Gr。 60 K02505

1.0566 P355NL1 K02701

1.4016 X 6鉻17430 S43000

1.4113 X6CrMo17-1 434 S43400

1.4301 X5CrNi18-10 304 S30400

1.4306 X2CrNi19-11 304L S30403

1.4307 X2CrNi18-9 304L S30403

1.4401 X5CrNiMo17-12-2 316 S31600 / S31609

1.4404 X2CrNiMo17-12-2 316L S31603

1.4435 X2CrNiMo18-14-3 316L S31603

1.4436 X3CrNiMo17-13-3 316 S31600

1.4439 X2CrNiMoN17-13-5 317LMN S31726

1.4462 X2CrNiMoN22-5-3 318LN S31803

1.4529 X1NiCrMoCuN25-20-7 926 N08926

1.4539 X1NiCrMoCuN25-20-5 904L N08904

1.4541 X6CrNiTi18-10 321 S32100

1.4550 X6CrNiNb18-10 347 S34700

1.4571 X6CrNiMoTi17-12-2 316Ti S31635

1.4581 GX5CrNiMoNb19-11-2

1.4828 X15CrNiSi20-12 309 S30900

1.5415 16Mo3 A204 Gr。 一個/ 4017 K11820



熱力學溫度的單位是K中的開爾文。開爾文轉換為攝氏溫度標度有特殊攝氏度的名稱，以℃為單位。 溫度差異以K或°C表示。0 K對應于-273.10°C（攝氏度）。 兩個刻度內的刻度等于：一個開爾文步驟對應一個攝氏一步。



GEA Wiegand噴射泵真空中的蒸氣和氣體

如果蒸氣和氣體的混合物在真空下冷凝，則氣體和某些部分非冷凝蒸氣會必須通過真空抽出泵以維持所需冷凝器中的真空。

排出的氣體（例如空氣）已飽和與部分冷凝的蒸氣組件。

在下文中，假定這些成分彼此不溶液相如果通過冷卻混合物使該組分達到飽和蒸汽條件（露點），則將發生這種氣體混合物的組分的冷凝。因此，飽和的氣體-蒸汽混合物為存在于冷凝器出口。這種飽和氣體蒸氣的組成

混合物可以計算如下：例如，對于2種成分的混合物-惰性氣體和可冷凝蒸氣-

以下公式適用： p = pI + pV即總壓力=分壓之和壓力。 pV是飽和蒸汽壓力蒸氣的量，對應于冷凝器出口。對于pV和p，部分惰性氣體的壓力 pi = p-pV然后可以找到。現在一般煤氣法律可以適用；想象一個空間抽取混合物的體積。

一方面，體積V充滿了處于分壓pI的惰性氣體 并在另一方面，相同的容積V充滿蒸氣在分壓pV下。



GEA Wiegand噴射泵大型冷凝器是在真空中冷凝水蒸氣的冷凝器數字。 在這里保持真空通過真空泵抽出空氣或氣體如上所述，被水蒸氣飽和頁“真空中的蒸氣和氣體”。除了空氣（和其他惰性氣體）

我們必須知道水量飽和蒸汽離開冷凝器。 溫度越接近飽和量越高混合物接近飽和蒸汽總壓力下的溫度。



GEA Wiegand蒸汽噴射真空泵的等效吸入流量

為了設計蒸汽噴射真空泵必須首先確定吸入流量。后者由客戶指示的運行條件確定。通常，吸入流由各種成分，部分是可冷凝的蒸氣，部分是惰性氣體。有關確定吸入流量的更多詳細指示，請參閱“規劃蒸汽噴射真空泵”。 gdp3。

蒸汽噴射真空吸氣流量泵取決于吸入壓力，分子質量和溫度輸送抽吸介質。分子質量越高，噴射泵越多可以接受溫度越高，降低吸入流量，反之亦然。容量測試和驗收測試

完整的蒸汽噴射泵應采取放置在完全確定且可復制的工作條件下。只有罕見案有關的原始條件分子質量和溫度可以是轉載。一般來說，只有空氣或水蒸氣可作為抽吸介質處理用于此類測試，尤其是當他們參加

在制造工廠中放置。為了這原因，這種測量是用等效吸入流量，即吸入流量轉化為空氣或水蒸氣當量。這些等效吸力的計算流量是根據國際公認的規則制定的，該規則在VDMA工作表第24294（1）號中DIN薄板28430（2）或HEI標準（3）。通過正確的應用，論文

文檔具有相同的值。
