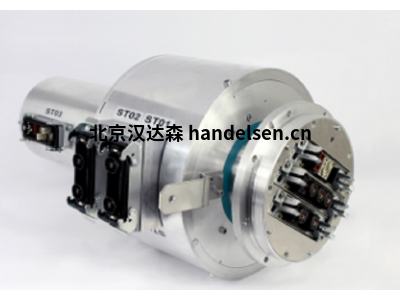

德國LTN滑環SC105

德國LTN滑環SC105



LTN滑環工作原理：



滑環是機電設備，可以從定子側傳送電力或信號和數據到轉子側。



滑環系統安裝在很多電氣設備，應用范圍電壓從毫伏或毫安到上千伏特和數百安培電流。



LTN滑環可滿足實時現場總線系統無差錯傳輸?shù)乃幸蟆?此外，我們的快速，千兆和萬兆以太網滑環還通過了TIA-568和EN 50173認證。



我們的（滑環）組件滿足對長壽命，高傳輸靈敏度和響應時間的最高要求，是自動化，機器人和所有其他高動態應用的重要組成部分。







LTN公司簡介：

　　德國 LTN Servotechnik GmbH 公司成立于1979年，總部位于德國巴伐利亞，主要生產各種轉子，滑動環，旋轉編碼器，電機，齒輪盒等，主要應用于電機制造，風力發電等行業，適用于多種惡劣環境和苛刻的現場條件，控制精度高，使用壽命長.





LTN滑環產品系列：



1.LTN滑環動力傳輸系列



LTN滑環SC040     外徑:最大。40毫米扁平插頭連接器，用于6.3米或2.8毫米的插座，應用示例:食品加工、包裝機、旋轉式擠奶室



LTN滑環SC105     外徑:最大。50毫米，內徑:最大17毫米。應用示例:排水檢查，包裝機



LTN滑環SC080     外徑:最大。80毫米，內徑:最大30毫米。應用示例:飲料灌裝系統、排水檢測、食品加工、計量系統、風力渦輪機變槳系統



LTN滑環SC168     外徑：最大 168毫米，現場總線，快速以太網（通過100-baseT CAT5e和Cat6認證），可靈活配置的接口。應用示例：機床•包裝機•風力發電機變槳系統



LTN滑環SC104-A01 該系統最多可免維護5000萬轉（取決于轉速和環境條件），外徑：最大。 104毫米，空心軸直徑：最大 50毫米。 應用示例：出入系統，排水檢查，包裝機



2.LTN滑環信號傳輸系列



LTN滑環SA030  外徑：最大29毫米，可以進行特殊設計，可以進行高頻耦合，現場總線，快速以太網（通過100-baseT CAT5e和Cat6認證） 應用示例：醫療手臂



LTN滑環SC020  外徑:最大20毫米/ 22毫米，內徑:最大。3毫米  應用示例:進入系統、飛機機艙監控系統、排水檢查、計量系統、包裝機、機器人、支撐臂燈、監控?cái)z像機、視頻系統/閉路電視



LTN滑環SC120   外徑：最大 120毫米，內徑：最大 70毫。要求提供配件：ADSR®-滑環診斷系統 應用示例：機床，包裝機，風力渦輪機變槳系統



3.LTN滑環無接觸傳輸系列

       LTN滑環 K32ST   外徑：32毫米  長度：44.3毫米



4.LTN滑環組合傳輸系列

       LTN滑環SF020    滑環與無接觸結合



LTN滑環SE020    滑環與增量環組合





旋轉編碼器



　　旋轉編碼器是機電設備的重要組成部分，旋轉編碼器是測量旋轉角度的傳感器，可用于監測旋轉軸的位置。它們不僅測量位置和角度，還測量轉速，長度或旋轉方向。LTN編碼器可廣泛使用在工業設備中，用于測量距離，速度或旋轉角度(例如機床，紡織和包裝機，乘客升降機，旋轉門和自動扶梯)以及應用在控制技術和自動化技術上(例如電機軸用于手動控制電機運動)。



　　產品系列：G24 Type S、G71 Type W、G71 Type S、G71 Type H、G58 Type W、G58 Type S、G58 Type L、G58 Type H、GA3、G36 Type S、G36 Type L、G24 Type W、G1B Type W等。



　　旋轉變壓器



　　旋轉變壓器用于電機的精確控制，是除光學旋轉編碼器之外，最常用的位移和角度傳感器。它可以將將旋轉系統的角位置量，轉換為兩個絕對和唯一的電壓信號，這樣，角位置量可以唯一和采用絕對值式方式表示。



　　產品系列：RE-08、RE-10、RE-15、RE-21、RE-27、RE-35、RE-43、RE-165、R36、R58、R71等。



　　滑環



　　滑環系統可以在許多機電系統中使用到，通過滑動觸點(電刷)在固定和旋轉系統或兩個反向旋轉部件之間實現電力或信號傳輸?；h(huán)系統用途廣泛，其使用的電流/電壓跨度可從mA / mV范圍到200A / 1500V。



　　產品系列：SC040、SC050、SC080、SC100、SC104-A01、SC104-L01、SH085、SC012、SC020、SC020-COAX、SD 050 - 300、LTS、K32ST等。



　　常見型號



　　編碼器 G24SCPPBI-0250-923-24YX



　　編碼器 G58SSCDBI-5000-521-24



　　編碼器 G58TSLDBI-2048-551-15



　　編碼器 G71DSPPIN-0256-141-24HX



　　編碼器 G71SSKSBI-1000-120-24



　　編碼器 G71SSPPBI-2000-120-24



　　旋轉變壓器 R58WVRE151B24-031-07CX



　　旋轉變壓器 R58WORE151B24-031-07DX



　　旋轉變壓器 R71SSRE211A01-021-07AX



　　旋轉變壓器 R71SS00MS21D4-021-07DX



　　旋轉變壓器 RE-15-1-A14



　　旋轉變壓器 RE-15-1-A15



　　旋轉變壓器 RE-15-1-B24



　　旋轉變壓器 RE-15-3-A14



　　旋轉變壓器 RE-15-3-V35



　　旋轉變壓器 RE-21-1-A01



　　旋轉變壓器 RE-21-1-A05



　　旋轉變壓器 RE-21-1-A06



　　旋轉變壓器 RE-21-1-V02



　　旋轉變壓器 RE-21-1-V35



 LTN的產品應用于自動化、風能和可再生能源、電子技術、航空技術、信息傳輸技術、機械制造、醫療技術、傳動技術、門禁系統等行業和領域。
