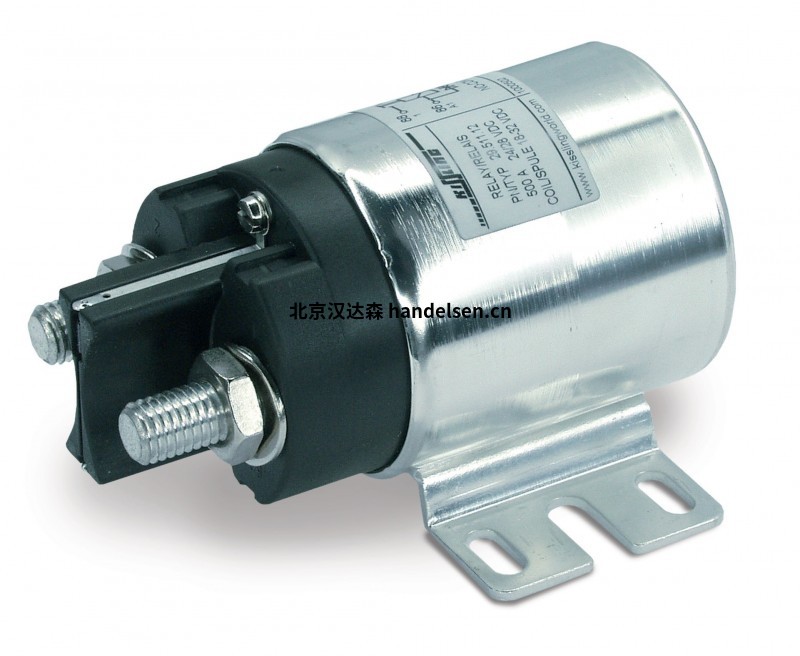

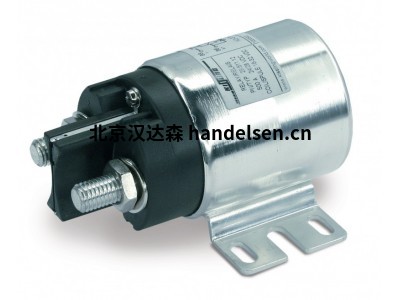

kissling 120A工業功率繼電器
具有單線圈設計的29系列繼電器適用于
在商用車，工程機械和
適用于工業卡車。
功率繼電器處于線圈電壓12、24、36、48，
提供60、72、80和110 VDC。 配備吹氣磁鐵時，接觸電壓可能高達250 VDC。
緊湊的設計和低線圈電流是附加的
重要特征。
功率繼電器的堅固結構實現了緊密性
符合IP67和IP6K9K（蒸汽噴射密封性）的IEC 60529和DIN 40050-9。
該系列繼電器的電流范圍為75/120/200 /
300/400/500 A可用。
29系列繼電器設計為單線圈系統，適用于
卡車，公共汽車，建筑，地面支持的苛刻要求
和叉車的應用。
可用的線圈電壓為12、24、36、48、60、72、80和110 VDC。
防脫磁鐵可提供最高250 VDC的接觸電壓
設備。
緊湊的設計和最小的線圈電流是附加功能。
我們功率繼電器的堅固設計可確保IP67的密封率
和IP6K9K（蒸汽壓力清潔），符合IEC 60529
和DIN 40050-9。
該系列繼電器可在連續電流范圍內使用
75/120/200/300/400和500安培。
技術數據技術數據
常規數據環境特征
環境溫度–40°C至+ 85°C | –40°F至+ 185°F的溫度范圍
防護等級IEC 60529＆DIN 40050-9，IP67（0.2 bar; 1分鐘）＆IP6K9K防護
震動6克/ 11毫秒震動
振動4 g / 50-2000 Hz振動
耐油，燃料，液壓油，酒精，
滅火劑
擰緊扭矩|最大扭矩
螺紋尺寸M3.5 = 1.1-1.2 Nm | M4 = 2.0-2.2 Nm | M8 = 12-13 Nm螺紋尺寸
電氣數據|電氣特性
最小絕緣電阻100MΩ最小絕緣電阻
負載后絕緣電阻50MΩ帶電或環境后
高耐壓1050 VAC / 1分鐘at |在50 Hz時介電耐壓
最大接觸電壓降150 mV最大接觸降，初始
使用壽命后的接觸電壓降175 mV壽命測試后的接觸降
持續電流120 A持續電流
過載1000 A，1秒/ 250 A，20秒過載
使用壽命和接觸負載|額定接觸負載
12/24/28/36 VDC | 48伏直流| 80伏直流
阻性負載120 A | 120 A | 80 A阻性負載
開關周期200 000 | 100 000 | 100,000個循環
機械使用壽命2,000,000個開關周期|循環機械壽命
線圈數據|線圈數據
12伏直流| 24/28 VDC | 36伏直流| 48伏直流
工作電壓9-16 VDC | 18-32 VDC | 27-48 VDC | 36-54 VDC電壓范圍
額定電壓12 VDC | 28伏直流| 36伏直流| 48 VDC標稱電壓
最大拾取電壓9 VDC | 18伏直流| 27伏直流|最大36 VDC拾取電壓
隔離電壓≤2 VDC | ≤4 VDC | ≤5 VDC | ≤8 VDC最小壓降
線圈電阻20Ω±10％| 80Ω±10％| 155Ω±10％| 245Ω±10％線圈電阻
線圈電流0.6 A | 0.35 A | 0.25 A |線圈電流約0.2 A
線圈功率7 W | 10瓦| 10瓦|約9.5 W線圈功率
開關時間常開繼電器工作時間常開觸點
最長擰緊時間35毫秒
最長彈跳時間5毫秒跳動
最長下降時間15毫秒釋放
連接橫截面最小值25平方毫米
/ AWG 3 | 0.039平方英寸/ AWG 3線截面
任何安裝位置可選的安裝位置
對于高開關周期，我們建議|對于高開關周期，我們建議
我們特別優化的繼電器類型。 |我們特別優化的繼電器類型。
KISSLING 120A工業功率繼電器
