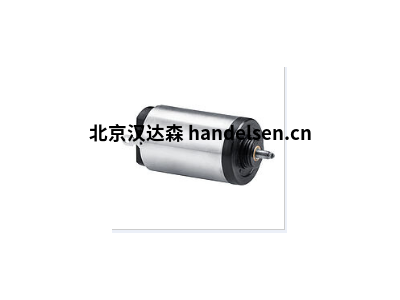

FAULHABER CXR碳刷直流微電機

主要參數



電機直徑 13 - 26 mm



電機長度 27 - 57 mm



額定電壓 6 - 48 V



轉速 不超過10 000 min-1



轉矩 不超過40 mNm



連續輸出 不超過34 W







直流微電機



系列 1336 ... CXR



碳刷換向



名義電壓: 6 ... 24 V



電流上至: 3,6 mNm



空載轉速: 8.900 min?¹



堵轉轉矩: 8,6 mNm



外徑: 13 mm



長度: 36 mm



型號實例：



1336U006CXR



1336U012CXR



1336U018CXR



1336U024CXR







直流微電機



系列 1727 ... CXR



碳刷換向



名義電壓: 6 ... 24 V



電流上至: 4,9 mNm



空載轉速: 7.600 min?¹



堵轉轉矩: 12,2 mNm



外徑: 17 mm



長度: 27,2 mm



型號實例：



1727U006CXR



1727U012CXR



1727U024CXR







直流微電機



系列 1741 ... CXR



碳刷換向



名義電壓: 6 ... 24 V



電流上至: 8,8 mNm



空載轉速: 7.600 min?¹



堵轉轉矩: 30,6 mNm



外徑: 17 mm



長度: 41,2 mm



型號實例：



1741U006CXR



1741U012CXR



1741U018CXR



1741U024CXR







直流微電機



系列 2237 ... CXR



碳刷換向



名義電壓: 6 ... 48 V



電流上至: 12 mNm



空載轉速: 7.200 min?¹



堵轉轉矩: 48,7 mNm



外徑: 22 mm



長度: 37 mm



型號實例：



2237S006CXR



2237S012CXR



2237S018CXR



2237S024CXR



2237S036CXR



2237S048CXR







直流微電機



系列 2642 ... CXR



碳刷換向



名義電壓: 12 ... 48 V



電流上至: 26 mNm



空載轉速: 5.900 min?¹



堵轉轉矩: 165,3 mNm



外徑: 26 mm



長度: 42 mm



型號實例：



2642W012CX



2642W015CXR



2642W018CXR



2642W024CXR



2642W036CXR



2642W048CXR







直流微電機



系列 2657 ... CXR



碳刷換向



名義電壓: 12 ... 48 V



電流上至: 43 mNm



空載轉速: 5.800 min?¹



堵轉轉矩: 347,3 mNm



外徑: 26 mm



長度: 57 mm



型號實例：



2657W012CXR



2657W018CXR



2657W024CXR



2657W030CXR



2657W036CXR



2657W048CXR





CXR系列尺寸小巧，同時具有高功率、堅固耐用和高可控等特性，這是由 碳刷換向、高質量釹磁體和久經考驗的FAULHABER轉子共同實現的。



強力的釹磁體給電機提供了高功率密度，持續轉矩范圍為3.6至 40 mNm。它們擁有傲人的性能數據和緊湊的尺寸、優越的性價比，因而 在各種應用中廣受青睞。標準品電機結合高分辨率光電式或磁電式編碼 器，可實現精確的調速或定位控制，眾多的適配減速箱更進一步地擴展 了應用范圍。



優點



動慣量低因而具有高動態性能



帶有耐腐蝕涂層的抗沖擊全鋼外殼



強力稀土磁體



工作溫度范圍大：-30°C至+100°C（可選-55°C）



耐用的碳刷



無齒槽效應



非常高的功率密度
