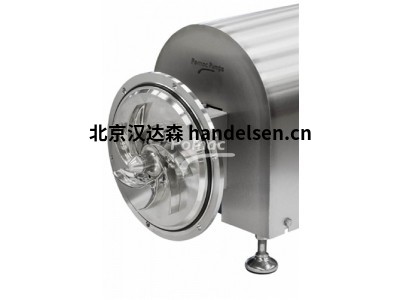

Pomac自吸泵CPC-ZA

1.1特征：

離心式CPC-ZA的特點是具有自吸能力，這使得該類型的泵非常適合泵送夾帶空氣/氣體的液體。通過使用開放式葉輪，也可以泵送包含固體的液體。流量高達200 m3 / h，測壓頭高達9 bar。

1.2 應用范圍：

CIP回報

卡車卸貨

通用自吸應用

1.3 根據泵送產品的不同，泵可以提供：

開式葉輪

星型葉輪

1.4 技術指標：

容量 <200立方米/小時

壓力 <90毫升

葉輪 開星

用料 濕部件：1.4404

連接數 1,5“ / DN40至6” / DN150

連接數

聯軸器：DIN11851，DIN11864-1，SMS1145

法蘭：EN1092-1，DIN11864-2，ANSI

三夾鉗：ISO2852，DIN32676，DIN11864-3

軸封 單，雙淬火/沖洗，內部和外部，EHEDG。根據DIN24960

密封材料 碳/ CrM，碳/ SiC，SiC / SiC，Tc / Tc

彈性體 EPDM，Viton，NBR，Teflon，KALREZ，例如

根據FDA

表面粗糙度      標準> 0.8微米

馬達選項 標準：IEC，IE3，B3 / B5，IP55，isolcl。F，PTC

可選：IE4，ATEX，降噪

2、型號

Pomac CPC-ZA 16044-KAM-2-0750-S1-AF-XS

Pomac CPC-ZA 21055-KAC-4-1850-S2-AF-XS

Pomac CPC-ZA 26066-KAV-6-3700-B1-AH-XS

3 Pomac自吸泵CPC-ZA說明

3.1。泵說明

CPC-ZA是一種不銹鋼自吸泵，設計用于食品中

行業。

3.2。資質認證

泵類型CPC-ZA已通過ATEX認證。

3.3。應用領域

應用面積從300 m3起

/ h到9 bar的測壓頭，在3000

rpm（360立方米

/ h-3600 rpm時為13 bar）。

3.4。泵葉輪設計

泵配有開放式葉輪或星形葉輪。

3.5。連接數

所有類型的泵都有以下連接：

?符合DIN 11851，DIN 11864-1，SMS等的聯軸器

?符合NEN 1472和DIN 1850的管道連接

?符合EN 1092-1，DIN 11864-2的法蘭

?符合ISO 2852，DIN 32676和DIN 11864-3的三夾鉗

?根據客戶要求進行連接。

3.6。用料

?所有與液體接觸的部件均采用不銹鋼設計

物料號1.4404。

?根據要求也可提供材料編號為1.4435或材料編號2.4602（Hastelloy C22）。

3.7。 施工變體

所有泵都具有以下可完全互換的設計：

卡姆

泵和電動機緊密耦合，并放置在可調的不銹鋼支腳上。 電機是

配有不銹鋼護罩。

泵和電動機緊密耦合并放置在鋼制支架上。

卡夫

泵和電動機緊密耦合，并放置在電動機腳上。

IG

泵安裝在軸承支架上。

IGF

泵安裝在軸承架上，并連接到液壓馬達。
