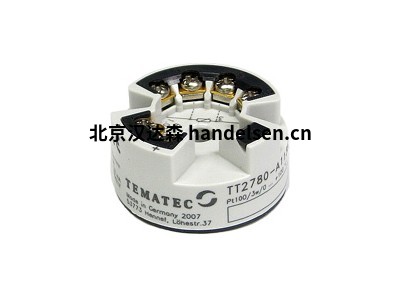

TEMATEC TT2780溫度頭變送器

　　TEMATEC TT2780溫度頭變送器

　　用于Pt100電阻溫度計，可通過PC調節，

　　用于安裝在B，BUZ，BUZ-H和VAB型連接頭中

　　應用領域

　　•PC可編程(PCP)溫度頭變送器，用于將Pt100輸入信號轉換為

　　模擬，可擴展的4至20 mA輸出信號

　　•輸入：Pt100電阻溫度計

　　•通過帶有配置套件的PC進行在線配置

　　優勢一覽

　　•通用的PC可編程

　　PT100輸入信號

　　•2線制技術，模擬輸出4至20 mA

　　•高精度

　　環境溫度范圍

　　•傳感器損壞或出現故障時的故障信息

　　傳感器短路，可根據NAMUR NE43進行調整

　　•符合IEC 61 326-1，CE的EMC

　　•測量操作期間的在線配置

　　SETUP連接器

　　•客戶特定的測量范圍設置

　　•GL(德國勞埃德船級社)造船批準

　　•符合UL 3111-1的UL認證

　　•CSA GP(常規用途)

　　工作方法和系統結構

　　測量原理工業溫度測量中Pt100輸入信號的電子采集和轉換。

　　測量裝置溫度探頭變送器TT2780是兩線制測量變送器，具有模擬輸出和

　　2線，3線或4線連接的Pt100的測量輸入。 TT2780設置有

　　配置集。

　　輸入?yún)?shù)

　　實測溫度

　　測量范圍

　　輸出參數

　　模擬輸出信號4至20 mA，20至4 mA

　　傳遞行為與溫度成線性關系

　　故障信號•超出范圍：

　　線性下降至3.8 mA

　　•超出測量范圍：

　　線性增加至20.5 mA

　　•傳感器損壞;傳感器短路：

　　≤3.6 mA或≥21.0 mA(設置≥21.0 mA，保證輸出≥21.5 mA)

　　最大負載(V電源-10 V)/0.022 A(電流輸出)

　　自身電源要求≤3.5 mA

　　電流限制≤23 mA

　　接通延遲4 s(接通過程Ia = 3.8 mA)

　　名稱測量范圍極限最小值測量范圍

　　Pt100

　　符合IEC 60751

　　-200至650°C

　　-50至250°C

　　10 K

　　10 K

　　•連接類型：2線，3線或4線連接

　　使用2線制電路時，可以補償線路電阻(0至20Ω)

　　•電纜電阻：傳感器線電阻最大值。每線11Ω

　　測量精度

　　響應時間2 s

　　參考條件校準溫度：+25°C±5 K

　　測量偏差

　　的影響

　　電源電壓

　　≤±0.01%/與24 V1的V偏差

　　的影響

　　環境溫度

　　(溫度漂移)

　　電阻溫度計(Pt100)：

　　Td =±(15 ppm / K *(滿量程值+ 200)+ 50 ppm / K *設置的測量范圍)*Δϑ

　　Δϑ =環境溫度與參考條件的偏差(+25°C±5 K)。

　　長期穩定性≤0.1K /年2或≤0.05%/年3 2

　　負載的影響≤±0.02%/ 100Ω1

　　指定測量精度a

　　一個。 %與設定的測量范圍有關。 較大的值有效。

　　電阻溫度計

　　熱電阻

　　Pt100 -200至650°C

　　Pt100b

　　-50至250°C

　　b。 可選的

　　0.2 K或0.08%

　　0.1 K或0.08%
