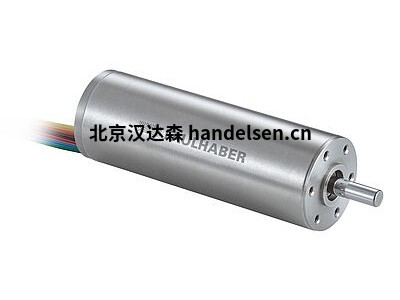

德國Faulhaber直流無刷伺服電機系列 2264W012BP4

　　德國Faulhaber直流無刷伺服電機系列 2264W012BP4

　　四磁極

　　名義電壓: 12 ... 48 V

　　電流上至: 59 mNm

　　空載轉速: 21.100 min?¹

　　堵轉轉矩: 1.311 mNm

　　外徑: 22 mm

　　長度: 64 mm

　　型號

　　2264W012BP4

　　2264W024BP4

　　2264W048BP4

　　行星減速箱

　　堅固的結構使行星減速箱在與FAULHABER直流微電機組合后成為高轉矩和高性能應用的理想選擇。

　　對于需要中高轉矩的應用，福爾哈貝提供由高性能塑料件構成的行星減速箱。

　　特性

　　堅固的結構使與 FAULHABER 直流微電機配合使用的行星減速 箱成為大轉矩、高性能應用的理想選擇。

　　在大多數情況下，輸入級的齒輪系使用塑料制成，從而在高min-1 下盡量降低噪聲水平。全鋼輸入齒輪以及改進的潤滑系 統能夠勝任大轉矩、真空或者溫度兼容性要求高的場合。

　　對于中轉矩到大轉矩的應用，F(xiàn)AULHABER 提供了采用高性能 塑料制成的行星減速箱。對于注重重量輕、轉矩密度高的應用 場合，這是一種理想的解決方案。減速箱采用螺紋法蘭安裝在 電機上，從而確保安裝的穩固。

　　優勢

　　可以提供各種塑料或金屬的版本

　　使用高性能塑料和陶瓷材質

　　配套提供各種軸承，包括燒結合金、陶瓷以及滾珠軸承

　　提供改進型版本，可以工作于溫度變化范圍大和特殊的 環境條件

　　可根據客戶的要求進行改進

　　優點

　　外徑3.4 至 44 mm

　　減速比從 3：1 到 983 447 :1

　　連續輸出轉矩0.88 mNm 至 20 Nm

　　微型行星減速箱

　　系列 03A

　　齒輪級數: 2 ... 3

　　連續轉矩: 0,88 mNm

　　峰值轉矩: 1,32 mNm

　　減速比: 25 ... 125

　　外徑: 3,4 mm

　　長度: 6 ... 6 mm

　　型號實例：

　　03A 25:1

　　03A 125:1

　　行星減速箱

　　系列 06/1

　　齒輪級數: 1 ... 6

　　連續轉矩: 25 mNm

　　峰值轉矩: 35 mNm

　　減速比: 4 ... 4.096

　　外徑: Array

　　長度: 9,2 ... 22,7 mm

　　型號實例：

　　06/1 4:1

　　06/1 16:1

　　06/1 64:1

　　06/1 256:1

　　06/1 1024:1

　　06/1 4096:1

　　行星減速箱

　　系列 13A

　　齒輪級數: 2 ... 5

　　連續轉矩: 180 mNm

　　峰值轉矩: 220 mNm

　　減速比: 16 ... 1.024

　　外徑: Array

　　長度: 18,8 ... 28,4 mm

　　型號實例：

　　13A 16:1

　　13A 50:1

　　13A 64:1

　　13A 158:1

　　13A 201:1

　　13A 256:1

　　13A 497:1

　　13A 632:1

　　13A 805:1

　　13A 1024:1

　　行星減速箱

　　系列 15/10

　　齒輪級數: 1 ... 5

　　連續轉矩: 350 mNm

　　峰值轉矩: 500 mNm

　　減速比: 3,33 ... 1.367

　　外徑: Array

　　長度: 17,1 ... 33,6 mm

　　型號實例：

　　15/10 3,33:1

　　15/10 4,5:1

　　15/10 11:1

　　15/10 15:1

　　15/10 20:1

　　15/10 37:1

　　15/10 44:1

　　15/10 50:1

　　15/10 68:1

　　15/10 81:1

　　15/10 91:1

　　15/10 123:1

　　15/10 148:1

　　15/10 167:1

　　15/10 178:1

　　15/10 200:1

　　15/10 240:1

　　15/10 270:1

　　15/10 304:1

　　15/10 365:1

　　15/10 412:1

　　15/10 494:1

　　15/10 593:1

　　15/10 667:1

　　15/10 750:1

　　15/10 800:1

　　15/10 900:1

　　15/10 1013:1

　　15/10 1367:1

　　行星減速箱

　　系列 16/7

　　齒輪級數: 1 ... 6

　　連續轉矩: 300 mNm

　　峰值轉矩: 450 mNm

　　減速比: 3,71 ... 5.647

　　外徑: 16 mm

　　長度: 17 ... 37,6 mm

　　型號實例：

　　16/7 3,71:1

　　16/7 9,7:1

　　16/7 14:1

　　16/7 43:1

　　16/7 66:1

　　16/7 94:1

　　16/7 112:1

　　16/7 134:1

　　16/7 159:1

　　16/7 190:1

　　16/7 246:1

　　16/7 415:1

　　16/7 592:1

　　16/7 989:1

　　16/7 1526:1

　　16/7 2608:1

　　16/7 4365:1

　　16/7 5647:1

　　行星減速箱

　　系列 20/1R

　　齒輪級數: 1 ... 5

　　連續轉矩: 800 mNm

　　峰值轉矩: 1.100 mNm

　　減速比: 3,71 ... 1.526

　　外徑: 20 mm

　　長度: 18,4 ... 38,8 mm

　　型號實例：

　　20/1R 3,71:1

　　20/1R 9,7:1

　　20/1R 14:1

　　20/1R 23:1

　　20/1R 43:1

　　20/1R 66:1

　　20/1R 86:1

　　20/1R 112:1

　　20/1R 134:1

　　20/1R 159:1

　　20/1R 190:1

　　20/1R 246:1

　　20/1R 415:1

　　20/1R 592:1

　　20/1R 989:1

　　20/1R 1526:1
