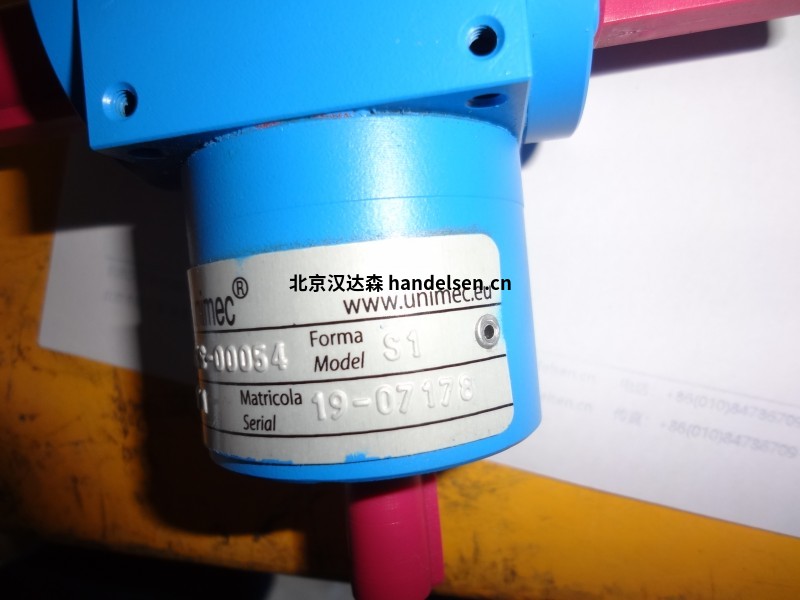

Unimec減速機/千斤頂LN-09D系列

 Unimec減速機/千斤頂LN-09D系列



Unimec梯形螺旋升降機采用創新技術設計和制造，以提供在傳動機構中具有現有技術水平的產品。 質量和超過35年的經驗能夠滿足最多樣化和 的需求。

  外表面的完整加工和組裝中的特殊維護便于組裝，并允許應用支撐，法蘭，銷和項目可能需要的任何其他組件。在整個生產范圍內應用雙標準導軌，即使在重載條件下也能確保良好的操作。

  特殊密封系統的使用允許內齒輪在潤滑劑浴中起作用，從而保證長壽命



陳聰霞 QQ：2850590593   手機：18518172431 電話：010-64717020-178 傳真：010-84786709-666 郵件：sales17@handelsen.cn

KSL系列調速型液力偶合器
KPT系列調速型液力偶合器
KPT系列內燃機驅動用泄液型液力偶合器
MPD系列泵分動箱
RBD系列彈性聯軸器。
KFBD-SKF系列內燃機驅動用液力偶合器
HF系列液壓離合器





一般特征

  齒輪間隙15' - 20'

  強制潤滑速度1500轉/分鐘

  潤滑脂潤滑速度100轉

  工作溫度[°C]-10°C / 80°C

  空心軸最大力矩770 Nm

  最大輸入速度1800轉

  主變速箱重量32公斤

TP系列產品技術資料如下:

  一般特征



  工作溫度[°C]-10°C / 80°C



  靜載(牽引或壓縮)10 kN



  動態載荷(牽引力或壓縮力)5 kN



  最大輸入速度1800轉



  主變速箱重量1,8公斤



  梯形螺釘重量1,6 kg / m



  最大負載時的抗旋轉扭矩7 Nm



  最大允許靜態橫向載荷0 N.



  中心直徑30毫米



  蝸桿的最大徑向載荷100 N.



  標準工作條件25°C - 伺服10%



  具體功能



  名義比率



  1/51/20



  實際比率1/51/20



  每次蠕蟲革命的翻譯0.6毫米0,15毫米



  效率29%24%



  啟動效率20%17%



  最大線速度1080270



  最大負載時扭矩1,7 Nm0,6 Nm



  蝸桿螺桿最大扭矩23 Nm23 Nm



  無負載扭矩0,1 Nm0,08 Nm



  歐拉定律(安全系數= 2;動態壓縮載荷)



  極限載荷1(紅色) - 2(藍色) - 3(綠色)



  C =載荷[kN]



  L =整體梯形螺釘長度[mm]
