英國ANDERSON-NEGELE濁度傳感器
產品型號簡介:
餐飲,乳制品

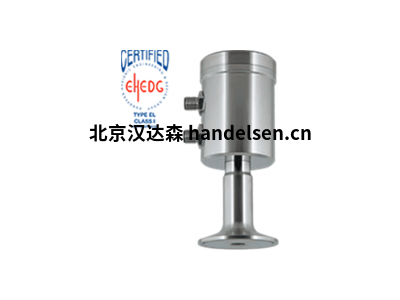

ITM-51,ITM-51-R相對濁度儀-濁度傳感器-Img-Anderson-Negele
濁度傳感器
帶有IO-link的模塊化前沖洗濁度傳感器,適用于低至高濁度
ITM-4四光束濁度儀-濁度傳感器-圖-安德森·內格勒
濁度傳感器
DN25管道中非常低濁度的濁度測量
ITM-4DW四光束濁度儀-濁度傳感器-圖-安德森·內格勒
濁度傳感器
DN25管道中的濁度測量,用于過程和飲用水應用中的極低濁度
濁度測量如何幫助優化流程并節省成本?
在流體食品和飲料行業的許多應用中,濁度測量是合適的分析技術,可用于在流程中區分液體。使用ITM系列衛生濁度儀,可以對過程進行高精度監控并進行實時控制。通過兩種不同的測量方法,Anderson-Negele衛生級在線濁度傳感器為每個濁度提供了合適的濁度測量原理:從低測量范圍0 ... 5 NTU(0 ... 1 EBC)到輕微渾濁的介質中等濁度和高濁度產品的測量范圍可達200?? ... 300,000 NTU。由于在測量濁度時,脂肪顆粒顯示出與固體顆?;蚱渌麧岫任镔|相同的行為,因此也可以非常準確地分析乳制品,例如牛奶或奶油。
衛生濁度傳感器在哪些行業和應用中有意義?
在乳制品,啤酒廠,飲料行業,葡萄酒生產,果汁生產和其他食品公司的各種生產過程以及CIP系統中,濁度傳感器可以根據定性標準實時,全自動地測量液體。除其他外,這允許:
立即可靠地區分產品和其他液體,并在過程中對其進行監控(實時自動相分離)。結果:大程度地利用資源持續監控過程的功能,例如通過監督過濾器和分離器。結果:避免生產停工或設備損壞優化產品質量,例如以有效的方式使精釀啤酒的濁度或奶油的濃度達到指定值。結果:更高,更精確的產品質量,避免質量偏差通過分析其污染程度,控制清洗介質以及CIP回流中的沖洗水的可重復使用性。結果:大程度地多次使用,從而節省了昂貴的CIP清潔劑,并減少了用水量和廢水量通過確保將正確濃度的正確液體或產品填充到包裝中來監控產品的填充過程。結果:避免誤裝產品通過連續監測乙二醇中是否有其他介質進入而引起的異物,從而監測冷卻回路的完整性。結果:在冷卻回路出現故障之前會發出警報信號,從而避免嚴重損壞
濁度測量可以替代其他哪些方法?
在實踐中,濁度通常不易檢測,但對終產品的質量和過程的效率起決定性作用。仍然經常使用的控制方法是通過觀察鏡進行手動采樣或濁度監測。但是,經驗表明,這兩種方法都涉及高昂的人員成本和樣品之間質量的不確定性.CIP清潔等某些應用的另一個常見選擇是時間控制的相變。但是,必須考慮幾秒鐘的安全緩沖,以確保沒有錯誤的產品或清潔劑進入產品箱。由于許多升的有價值的產品或清潔劑終會進入廢水中,因此每次相變都會產生成本。ITM系列的Anderson-Negele濁度儀可以非常高的測量精度自動執行此過程。這樣可以防止由于介質排出不正確或時間太晚而造成的資源損失,以及由于視覺或手動控制而造成的人員成本,從而節省了資金。在許多實際情況下,在很短的時間內就可以攤銷使用安德森-內格勒濁度傳感器。
濁度傳感器有哪些測量原理?
基本上,安德森-尼格勒濁度儀根據其測量原理分為反向散射光法相對濁度傳感器和記錄透射光和散射光測量值的四光束濁度傳感器。兩者都是在線測量方法,即它們在運行過程中分析液體。由于響應時間極短,不到1秒,因此可以實時監控過程。
什么是相對濁度測量?
使用后向散射光方法的這種測量原理的主要優點是過程中傳感器的嵌入式嵌入式安裝和價格優惠。借助于各種過程調整,ITM-51還可按照國際公認的衛生準則(例如3-A和EHEDG)從DN25向上輕松集成到現有的管道中。LED光源從傳感器尖端的二極管發出紅外光進入通過光學系統由高抗性藍寶石制成。介質中存在的粒子反射輻射光,該輻射光由傳感器尖端中的接收二極管檢測到(所謂的反向散射光方法)。電子設備從接收到的信號中計算出介質的相對濁度。這種測量方法非常適合測量中至高濁度(200 ... 300.000 NTU)的介質。
什么是四光束濁度測量?
在ITM-4中使用透射/散射光法的濁度測量也使用4光束交替光法,也使用LED光源進行。這種測量原理的主要優點是很高的測量靈敏度。其測量范圍從0 ... 5 NTU(0 ... 1 EBC)開始,即使?jié)岫茸兓埠苄?,也可以記錄并輸出。環形測量傳感器中安排了兩個紅外發射器和兩個紅外接收器,每個紅外發射器偏移90°。交替控制發射器以確定濁度值。如果發射器1處于活動狀態,則接收器1記錄發射的光,接收器2記錄90°的散射光。如果發送器2處于活動狀態,則將其反轉。從一個測量周期的四個測量值中確定一個確切的濁度值。由于每個90°散射光測量值都可以使用透射光參考測量值,因此會自動補償干擾因素,例如光學器件的污染或組件老化。通過評估幾個測量周期和一個可調節的過濾器,可以抑制偶發性固體和氣泡產生的干擾影響。ITM-4集成在一個環形接頭中,該接頭可以通過衛生的螺絲接頭或夾具連接安裝在DN25至DN100或DN1“至DN4”的管道中。這種測量方法也可用于 通過評估幾個測量周期和一個可調節的過濾器,可以抑制偶發性固體和氣泡產生的干擾影響。ITM-4集成在一個環形接頭中,該接頭可以通過衛生的螺釘接頭或夾具連接安裝在DN25至DN100或DN1“至DN4”的管道中。這種測量方法也適用于 通過評估幾個測量周期和一個可調節的過濾器,可以抑制偶發性固體和氣泡的干擾影響。ITM-4集成在一個環形接頭中,該接頭可以通過衛生的螺絲接頭或夾具連接安裝在DN25至DN100或DN1“至DN4”的管道中。這種測量方法也可用于ITM-4DW。在此變體中,傳感器的材料經過特殊調整并被批準用于飲用水應用,但是比ITM-4便宜。
衛生在線濁度傳感器的典型應用是什么?
基于介質濁度值的在線分析可以在許多生產過程和應用領域中實現自動化,高精度的應用。這些主要是產品差異化,相分離,過程控制和質量監控。
產品差異化:
通過區分液體,可以確保產品的正確加工,存儲或填充,例如:
脂肪含量為3.5%或1.5%的牛奶,脂肪含量為10%或30%的奶油或乳清
啤酒或麥芽汁或水
各種果汁
產品或水或清潔劑
相分離:
結合電導率測量,可以將在線CIP控制降至秒:
水-苛性堿-酸-產品之間的實時相分離可確??沈炞C,安全,高效且節省資源的相分離,從而確保清潔質量。
過程控制:
如果濁度水平高于或低于某個預設值,則可以通過發送給過程控制PLC的信號來觸發過程校正。典型的應用是:
過濾器監控,在過濾器后連續測量濁度
分離器控制系統,當達到指定的濁度值時,其中的過濾器殘留物自動排入廢物容器,
CIP流程,其中通過控制污染程度在CIP回流中自動決定是否重復使用或處置
質量監控:
此外,可以監視某些產品的濃度或濁度:
例如,可以將乳霜優化至所需濃度
在啤酒廠中,可以將精釀啤酒或其他未過濾或過濾能力較弱的啤酒的濁度保持在特定目標范圍內,以保持恒定的產品質量
果汁和其他混合飲料也可以保持在所需的均勻濁度水平,以確保客戶獲得一致的產品體驗。
與產品混合之前可以分析淡水和飲用水
濁度傳感器的衛生設計意味著什么?
ITM系列的濁度傳感器是根據食品加工設備(例如3-A,EHEDG和FDA)的國際標準設計的。這包括避免死角和易于清潔。從浸濕部件到外殼的整個傳感器均由優質的材料制成:
與介質接觸的組件:不銹鋼1.4404(316L)光學:藍寶石光學塊:PEEK(ITM-4)或PPSU(ITM-4DW)
得益于其極其堅固耐用的長壽命設計以及例如使用LED光源,這些傳感器甚至可以承受高的機械應力,例如振動和壓力波動,這種應力在許多實際應用中屢屢發生,并確保高的準確性,耐用性和清潔性。
英國ANDERSON-NEGELE濁度傳感器可以進行哪些過程適配或安裝?
大量不同的過程調整可確保在新工廠安裝和現有過程的改造方面具有極大的靈活性。緊湊的ITM-51可以從正面沖水,并且可以通過衛生的螺釘或夾具配件輕松地集成到過程中。適配器也可用于現有的過程連接。還提供遠程版本,以確保佳地適應現場和技術限制。ITM-4和ITM-4DW都配有集成在外殼中的環形測量傳感器。可以通過衛生的螺釘或夾具連接輕松地將其集成到各種公稱直徑的管道中。
