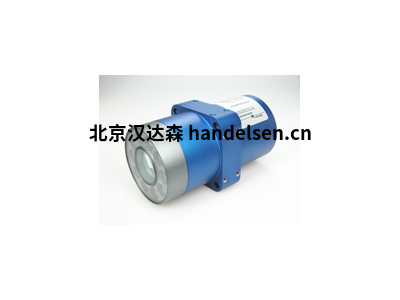

Sensor Instruments反射式彩色傳感器SI-COLO系列

楊文輝 QQ：2850590598   手機：18301216381 電話：010-64717020-118 傳真：010-84786709-666 郵件：sales11@handelsen.cn

　　SI-COLO3系列和SI-COLO4系列的顏色傳感器根據3色范圍方法工作。時鐘白光LED，或者在發光顏色傳感器的情況下，將UV LED用作光源。它以30 kHz或100 kHz進行調制，并借助鎖定技術實現了與外界光的極高獨立性。集成的三向接收器用作接收從測量對象反射回來的光的紅色，綠色和藍色分量的接收器。

　　SI-COLO3顏色傳感器最多可以“教??授” 15種顏色，SI-COLO4顏色傳感器最多可以31種顏色。可以為每種教導的顏色分配公差。在X / Y INT或s / i M模式下，公差會在空間中映射彩色滾筒。在X / Y / INT或s / i / M模式下，公差顯示空間中的色球。根據s / i M的顏色評估基于Lab計算方法。

　　顏色識別要么連續工作，要么由外部PLC觸發信號啟動。識別的顏色可以在4個數字輸出(SI-COLO3)或5個數字輸出(SI-COLO4)處以二進制代碼提供，或者如果最多只有4種顏色(SI-COLO3)或5種，則可以直接輸出到輸出顏色(SI-COLO4)應該被識別。同時，借助SI-COLO3外殼上的4個LED或SI-COLO4外殼上的5個LED可視化識別的顏色代碼。還可以選擇使用傳感器外殼上的“示教”按鈕學習顏色。

　　針對不同應用專門設計了不同類型的顏色傳感器，例如，可以使用偏振濾光片(-POL型)以高可靠性檢測高光澤度物體的顏色。如果傳感器的安裝空間很小，則可以使用帶有適當光學附件的緊湊型光纖版本(-FIO型)。但是，如果需要1000 mm的工作距離，則可以選擇帶有集成光學元件和超亮環形照明的型號(-FCL型)。

　　SI-COLO-GD：用于顏色光澤度檢測的特殊傳感器

　　SI-COLO-GD彩色光澤傳感器可以檢測物體的顏色和光澤。來自對象的顏色和光澤的信息在下文中稱為矢量。僅當表面的向量數據與某個先前示教的向量匹配時，才能識別表面。

　　有關類型選擇的信息

　　–D ... (具有各種大光斑直徑的集成光學器件)

　　小物體的快速顏色識別

　　SI-COLO3-d…或SI-COLO4-d…系列的顏色傳感器根據類型將直徑約1.5 mm至約50 mm的白光點投射到要檢測的對象上。發射光學元件固定在接收光學元件的中間，這導致非常緊湊的設計。這使諸如彩色標記或電線之類的小物體能夠從遠處精確而快速地捕獲。

　　–DIL (通過表面漫射器漫射光)

　　對結構化和不均勻表面的顏色控制

　　在許多物體上必須進行色彩控制的情況下，它們不均勻的表面會導致色彩確定的問題。例如，結構化的表面會導致光澤度波動，這是常規顏色傳感器所難以解決的，因?yàn)橛袝r(shí)會根據光澤度來或多或少?gòu)?qiáng)烈地記錄顏色。

　　實際顏色通過直接反射而變淺或“變軟”，這取決于表面的光澤度。借助SI-COLO -...- DIL系列顏色傳感器，漫射照明可確保顯著降低光澤效果。此外，由于檢測面積大，光學上會累積結構上的波動，因此可以穩定可靠地記錄顏色。

　　–FCL (通過使用透明的玻璃板引導光線)

　　遠距離安全，快速的顏色識別

　　SI-COLO -..- FCL系列可通過遠距離的顏色區分對象。根據設計和對象，最大可達到400 mm的距離。FCL系列具有超高亮度白光LED。該系列中的傳感器可以理想的方式用于區分相同顏色的有光澤和無光澤的對象(例如，帶有或不帶有透明膜的對象)。

　　–發光的LUMI(使用UV LED)

　　顏色控制

　　SI-COLO3-20-LUMI發光顏色傳感器可用于區分亮度和顏色。可以使用Windows®PC軟件SI-COLO3-Scope或通過傳感器中集成的示教按鈕或通過數字輸入IN0來示教熒光對象。

　　– POL (使用偏振濾鏡的偏振光)

　　對發光物體的顏色控制

　　在實踐中，通常很難對發光物體的顏色進行可靠的檢測，因?yàn)橛捎诎l(fā)光效果，實際的顏色信息會與直接反射混合在一起。強烈的顏色變成“柔和”的顏色。借助于集成在SI-COLO -...- POL顏色傳感器中的偏振濾光片，可以防止直接反射，從而可以清楚地看到實際顏色，因此可以可靠地檢測到?？梢院芮宄刈R(shí)別出反射表面，例如汽車零部件上的高光油漆。

　　–FIO (用于連接FIO系列的光導和頂部光學元件)

　　靈活的應用程序，即使在困難的任務下也可以進行色彩控制

　　FIO系列可能是最靈活的顏色傳感器系列。除了50多種不同的探頭變體(每種均用于透射光和反射光操作)之外，還有近70種不同的附件光學器件(前端)可供選擇。借助外部光源可以大大提高動態范圍。由于使用了光纖，該系列也用于防爆領域。

　　使用SI-COLO -...- FIO對自發光物體進行顏色測量：

　　SI-COLO -...- FIO通過反射式光導和中性防腐附件，可以對不同自發光物體進行顏色控制。 帶有軟件SI-COLO3-Scope的
