德國HYDAC熱交換器/冷卻器

適用于所有應用程序的出色解決方案。

液壓和潤滑系統在幾乎所有固定式和移動式機器中都起著重要作用。所使用的流體可傳遞動力，提供潤滑，帶走熱量并防止腐蝕。



在所有液壓系統中，能量都經過轉換和傳輸。這涉及到一些能量以熱的形式損失。冷卻系統的任務是散發熱量。



無論您的冷卻涉及空氣還是水，回流或旁路，標準或定制解決方案-我們始終樂于提供幫助。





1、德國HYDAC冷氣機

在工業和移動機器中，空氣冷卻是一種簡單的散熱方法，是效率損失的副產品。



流體（通常是油或水乙二醇）流經冷卻器。風扇吸入空氣并將其驅動通過冷卻元件。因此，存在溫度差并且發生熱交換，導致空氣溫度升高，然后該空氣溫度釋放到環境中。



該過程將流體的平均溫度降低到比實際環境溫度高幾攝氏度的水平。



冷卻器種類繁多，有軸流和徑向風扇設計，交流，直流電驅動器和液壓馬達，可確保滿足各種應用和環境條件的多功能性。

空氣冷卻器-固定式



AC-LN-標準系列

制冷量高達200kW

ACA-LN / ACAF-LN，

帶泵和過濾器，用于旁路冷卻

AC-LN MI，

具有連續速度控制

OSCA / OSCAF-低噪音系列



帶有風扇

和泵的過濾器和用于旁路冷卻的過濾器，制冷量高達20kW

OK-

ELC-

緊湊型系列制冷量高達34kW的緊湊型電機-風扇單元

空氣冷卻器-移動式



OK-

ELD- 移動系列

帶直流風扇的制冷量高達34kW

OK-ELH / AC-

LNH- 移動系列

液壓馬達，制冷量高達140kW



請選擇：

低噪音AC-LN系列

靜音系列SC＆OSCA

緊湊型系列OK-ELC

手機系列OK-ELD

手機系列OK-ELH和AC-LNH





2、板式換熱器

板式換熱器用于必須將熱能（熱）從一種流體傳遞到另一種流體的地方。優點是，它們可以將流體溫度保持在非常低且穩定的水平上-取決于冷卻液的溫度。



板式換熱器由一堆沖壓的熱交換板組成，這些板可以釬焊在一起，也可以用螺栓固定在帶有墊圈的框架中。



HYDAC HEX Sxxx 釬焊板式換熱器

的設計和結構特別緊湊且高效。傳熱板由不銹鋼制成，并以銅釬焊為標準。對于腐蝕性介質，也可以使用鎳釬焊。銅釬焊板式換熱器耐壓高達30bar，鎳釬焊高達10bar。但是，特殊型號也適用于更高的壓力。



Hxxx液體

墊片板式換熱器特別適合大流量和高冷卻能力。傳熱板和墊片的堆疊用框架中的螺栓夾緊。

這意味著板式換熱器也可以拆卸進行清潔和維護。此外，有可能在以后添加更多的板以獲得更高的容量。



應用

板式換熱器可以在兩種流體之間需要傳熱的地方使用。



典型的應用是



液壓系統

壓力機

潤滑系統

試驗臺

馬達/引擎

請選擇：

釬焊板式換熱器墊片板式換熱器

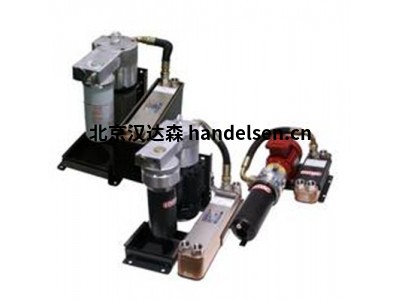

3、德國HYDAC泵輸送冷卻器過濾裝置

所述UKF單元是用于離線過濾冷卻回路緊湊且易于安裝單元。連續的離線冷卻和過濾延長了機油和液壓系統的使用壽命。



提供3種尺寸：

UKF-1

制冷量高達10 kW

UKF-2

制冷量高達30 kW

UKF-3

制冷量高達90 kW



離線冷卻和過濾：



恒定溫度（與液壓系統的循環時間無關）

恒定流量

避免熱交換器中出現壓力峰值

更換濾芯而無需關閉液壓系統

變速箱的冷卻和潤滑：



UKF帶齒輪泵，可選配轉換式在線過濾器和板式熱交換器。

此外，還有一個集成的熱旁通閥，可確保系統即使在低溫下也能繼續運行，因?yàn)槔溆筒粫?huì)通過板式熱交換器供入。

為了確保油溫恒定，可以安裝一個可選的水流控制器，該控制器僅需向板式熱交換器提供足夠的水即可達到所需的油溫。



德國HYDAC泵輸送冷卻器過濾裝置典型應用：



塑膠射出成型機

壓力機

加工中心

液壓系統

齒輪



UKF-1

緊湊型離線冷卻和過濾單元，包括

低噪聲給水泵

過濾

板式換熱器

冷卻能力：高10 kW

流量： 5-15 l / min



UKF-2

緊湊型離線冷卻和過濾單元，包括

低噪聲給水泵

過濾

板式換熱器

集成閥，用于在更換過濾器時阻塞離線流量回路

冷卻能力：高30 kW

流量： 15-60 l / min



UKF-3

緊湊型離線冷卻和過濾單元，包括

低噪聲給水泵

過濾

板式換熱器

集成閥，用于在更換過濾器時阻塞離線流量回路

制冷量：高達90 kW

流量： 20-200 l / min
