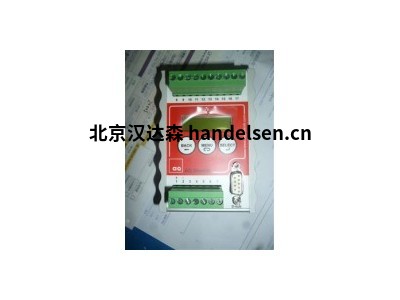

瑞典AQ超聲波控制器DP72技術參考
型號特點:可靠而靈活
AQ超聲波控制器可以控制兩個空氣傳感器或四個液位開關或兩個液位傳感器。 它有四個繼電器輸出,一個4-20mA輸出,DP72可以連接到Profibus-DP。
技術參數:
重量:210克
工作溫度:0°C至50°C
供電電壓:24V±3VDC
電流消耗:最大200mA
繼電器:1-4個自由觸點(電源關閉時打開)
最大負載:30V DC / AC 500mA
所有四個繼電器都連接到一個公共端子(端子3)
防護等級:IP20
環境濕度:0%-90%
測量頻率:1.1 - 2.2 MHz
平均輸出功率:10mW
連接到:空氣傳感器:2個FCP / FCS / SAC
液位開關:4個LS / RS
液位傳感器:2個LSF
Profibus DP:最大比特率1500kbit / s
超聲波控制器使用超聲波進行測量。它可以檢測流動的氣泡液體或它可以檢測容器壁后面的液體的存在,或者它可以測量連續的液體水平。超聲控制器有四種不同的操作模式:
空氣傳感器模式:空氣傳感器監測流動液體中氣體或顆粒的存在??諝鈧鞲衅鞣浅?煽壳乙子谑褂?。兩個空氣傳感器可以連接到一個超聲控制器。
電平轉換模式:電平轉換器是一個小型傳感器,連接到外部容器可以感知容器內液體的存在而不會在容器中形成孔容器。四個液位開關可以連接到一個超聲控制器。
液位傳感器模式:連接液位開關測量連續液位容器底部(容器中沒有孔)。使用第二級實現高精度切換測量液體聲速??梢允褂靡粋€(gè)超聲波測量兩個水平控制器。
凝膠傳感器模式:連接到容器外部的液位開關可以感應到在容器內存在凝膠而不在容器中形成孔。四個單一凝膠水平即可用一個超聲控制器測量。
瑞典AQ超聲波控制器DP72技術參考
