雷諾德Renold輸送鏈



輸送鏈

精密傳動鏈與傳動鏈一樣，由一系列的軸頸軸承組成，這些軸頸軸承通過約束鏈板而彼此保持精確的關系。



每個軸承由一個軸承銷和襯套組成，鏈輪在該襯套上旋轉。軸承銷和襯套經過表面硬化處理，以允許在高壓下進行鉸接，并與通過鏈輪施加的承載壓力和齒輪作用抗衡。



1、雷諾德Renold標準輸送鏈

輸送鏈，像傳動滾子鏈一樣，可以按照許多不同的國際標準制造。可用的主要標準是：



英國標準（BS）



此標準涵蓋為適應英國市場和在工程設計和采購方面占主導地位的英國市場而制造的鏈條。該標準基于原始的Renold輸送鏈設計。



按照ISO標準



制造的ISO標準鏈不能與BS或DIN標準鏈互換。除德國外，該標準已在歐洲市場獲得廣泛接受。以此標準制造的鏈條越來越受歡迎，并在斯堪的納維亞地區廣泛使用。



Renold在輸送鏈的制造方面擁有豐富的經驗。輸送鏈的Renold規范經過多年的設計和開發才能獲得佳產品。



為了確保將其轉化為產品性能，我們嚴格控制：



用料

熱處理

工藝流程

適合

附件組裝

潤滑方式



雷諾極限可靠性



Renold鏈可靠性的關鍵是設計和制造的一致性。

通過嚴格控制材料規格和使用新的熱處理工藝，可以實現大的鏈條強度和耐磨性。

雷諾鏈條始終如一的整體公差使其非常適合需要在多鏈鏈條布局上精確對準的輸送系統。

斷裂載荷超過低國際標準。

正確的鏈條選擇對于實現佳性能至關重要。Renold經驗豐富的設計團隊隨時可以為特定產品和應用提供免費建議。

BS4116第4部分以及ISO 1977提供標準和深連桿輸送鏈，包括空心軸承銷和實心軸承銷。



超強標準輸送鏈



為了補充我們英國標準輸送鏈的標準范圍，這種額外的強度鏈更適合按極限拉伸強度（斷裂載荷）選擇的輸送機應用。每條鏈條的尺寸與普通鏈條的尺寸相同，例如，額外強度24000磅的鏈條的尺寸與普通12000磅的串聯鏈條的尺寸基本相同。該鏈條廣泛用于動物飼料和散裝食品的運輸，例如谷物，玉米，小麥和生食混合物。



這些應用中的大多數使用刮板式輸送機系統，這些系統通常在鏈輪之間的中心距離較長。此類系統有時運行緩慢，幾乎沒有沖擊負荷。





2、斗式升降機鏈

Renold已在電梯應用中成功使用了多年，并且經驗發現，對于大多數應用而言，從標準產品系列衍生而來的鏈條已經足夠了。



包括角焊K附件以提供額外的附接強度，并且比標準的齒輪滾輪更小以減輕重量，這些都是生產堅固耐用的鏈條所必需的。如果在磨蝕性和/或腐蝕性條件下使用鏈條，則可以生產特殊的重型鏈條。

斗式升降機鏈條配有用于動態卸料（離心）升降機的角焊K附件和用于正極卸料的升降機G附件。每種類型的電梯的設計細節都可以在可下載的設計指南中找到。



3、雷諾德Renold焊接鋼輸送鏈

雷諾（Renold）工程級鏈系列包括一整套焊接鋼廠和拖鏈。



數十年來，我們焊接鋼鏈的質量和性能一直是行業標準。



有關可用的全部焊接鋼鏈的信息，請與我們聯系。

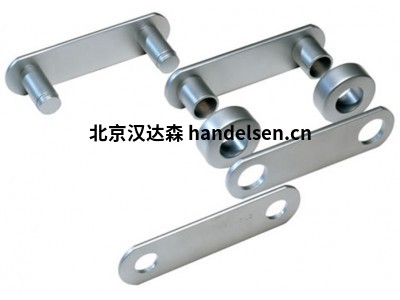

W型



永久焊鏈通常為曲柄鏈節結構。銷釘壓入配合在側板上，從而消除了由于銷釘移動引起的不必要的磨損。板的準確沖壓，機器的自動焊接以及襯套與側板的組裝，確保了高質量和尺寸控制。中碳等級的鋼用于銷和板，可以進行熱處理以提高強度和耐磨性。襯套為滲碳級碳鋼，可進行表面硬化處理。



WD型



焊接鋼拖鏈WD型Permaweld型拖鏈配有熱處理的銷釘和成型的鋼襯套。襯套的形狀可提供大的輸送能力，抗沖擊性，韌性和比許多同類鑄造及其他焊接連接件更高的彎曲屈服強度。



精確地將銷釘壓入側板，并在銷釘端部銑削單個平面，以防止由于銷釘運動而造成不必要的磨損。銷釘和側板由中碳鋼制成。襯套為滲碳級鋼，并在經過熱處理的鏈條上進行表面硬化處理。



準確打孔和組裝程序可確保尺寸控制。焊接結構的靈活性提供了比類似鑄造鏈通常所提供的更大的連接范圍。
