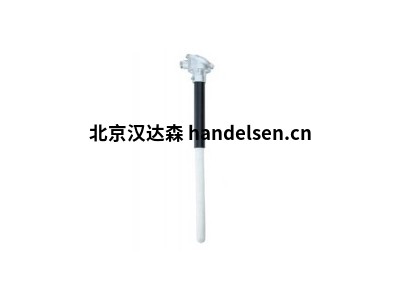

TEMATEC插入式熱電偶TE6300供應

　　根據要求，插入式熱電偶的形式為AKK或BKK

　　DIN 43733，連接頭形式為A或B，符合DIN 43729

　　插入式熱電偶，用于氣態和液態溫度測量

　　媒體。應用領域例如加熱，熔爐和設備工程。

　　連接頭形式A和形式B適用于環境溫度

　　適合高達100°C。固定管由鋼制成，材料編號為。 1.0305。

　　使用反向法蘭時，安裝點最大為1 bar

　　被密封。

　　合適的熱套管材料的選擇取決于以上內容

　　放置主要條件。

　　符合DIN EN 60584，1級的熱電偶(元件)在測量插件中

　　或使用DIN EN 43 710。

　　也可以使用帶有兩個熱電偶的版本。

　　為了在玻璃熔體中使用，保護管還可以配備Pt套管

　　提供或鍍上。

　　可能的溫度范圍是–200 ... + 1800°C

　　帶有由不同材料制成的保護管

　　作為單熱電偶或雙熱電偶

　　可用不同類型的元素

　　標準版本，帶絕緣測量頭

　　可與第3頁上列出的變送器一起使用

　　頭部安裝溫度限制開關

　　焊接法蘭

　　法蘭

　　CDN25PN40

　　DIN 2527 9289

　　訂單號。

　　止動法蘭和反向法蘭

　　可調，根據DIN 43734

　　可調螺絲連接，

　　氣密性達1巴

　　感應器類型

　　1個

　　01 = Fe-CuNi“ L” DIN EN 43710最大值工作溫度1800°C

　　02 = Fe-CuNi“ J” DIN EN 60584以下工作溫度1800°C

　　03 = NiCr-Ni“ K”，DIN EN 60584以下。工作溫度1200°C●

　　04 = NiCrSi-NiSi“ N” DIN EN 60584最大值。工作溫度1200°C

　　05 =陶瓷KER 610 = 1500°C，陶瓷KER 710 = 1600°C的Pt 10 Rh-Pt“ S” DIN EN 60584 0.35

　　06 = Pt 10 Rh-Pt“ S” DIN EN 60584 0.50 in陶瓷KER 610 = 1500°C，陶瓷KER 710 = 1600°C

　　07 =陶瓷KER 610 = 1500°C，陶瓷KER 710 = 1800°C中的Pt 13 Rh-Pt 6Rh“ R” DIN EN 60584 0.35

　　08 = Pt 13 Rh-Pt 6Rh“ R” DIN EN 60584 0.50 in陶瓷KER 610 = 1600°C，陶瓷KER 710 = 1800°C

　　09 = Pt 30 Rh-Pt 6Rh“ B” DIN EN 60584 0.35在陶瓷KER 610 = 1600°C，陶瓷KER 710 = 1800°C

　　10 = Pt 30 Rh-Pt 6Rh“ B” DIN EN 60584 0.50 in陶瓷KER 610 = 1600°C，陶瓷KER 710 = 1800°C

　　3

　　傳感器數量

　　1 =簡單●

　　2 =兩倍

　　3 =步驟元素，需要更多信息，請略圖!

　　其他要求!

　　第四名

　　根據DIN 43729的連接頭和特殊形狀

　　1 = B型，標準IP 54，僅帶15 mm直徑的頸管●

　　2 = A型，標準IP 54，僅用于22 mm和32 mm頸管

　　3 = OFF，標準IP 54僅用于22 mm和32 mm頸管

　　4 = AUZ，僅用于22 mm和32 mm頸管的標準IP 54

　　5 = AUZ-H，僅用于22 mm和32 mm頸管的標準IP 54

　　其他要求!

　　5

　　外部保護管

　　1 =多孔陶瓷KER 530，根據DIN 43724，最高1500°C

　　2 =多孔陶瓷KER 610，根據DIN 43724，最高1600°C●

　　3 =多孔陶瓷KER 799，根據DIN 43724，最高1800°C

　　第六名

　　內保護管：材料為外保護管

　　0 =無KER

　　1 = KER 610 DIN 43724型●

　　2 = KER 799型DIN 43724型

　　狀態：01.2005

　　訂購示例在第3/4頁上繼續

　　7 8 9 10

　　公稱長度NL，單位mm

　　0500 = 0500

　　0710 = 0710●

　　1000 = 1000

　　1400 = 1400

　　其他要求!

　　頸管材質

　　1 = 1.0305材料鋼，標準●

　　其他要求!

　　12

　　13 14 15

　　頸管尺寸D 2

　　1 = 15 x 2 x 080自由長度，用于保護管10

　　2 = 22 x 2 x 150自由長度，用于保護管15●

　　3 = 32 x 2 x 200自由長度，用于保護管24

　　16

　　安裝配件

　　0000 =無

　　9039 =Ø15毫米的止動法蘭

　　9040 =Ø22毫米的止動法蘭

　　9041 =Ø32毫米的止動法蘭

　　9042 =Ø15毫米的對接法蘭

　　9043 =Ø22毫米的對接法蘭

　　9044 =用于Ø32毫米的法蘭

　　9045 =Ø15 mm的螺紋插座

　　9046 =Ø22 mm的螺紋插座

　　9047 =Ø32 mm的螺紋插座
