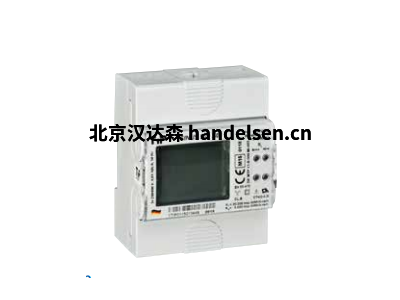

Muller+ Ziegler電能表SINUS系列
有許多不同的版本。直流,交流和三相電流網絡都可以被監控??梢灾苯玉詈匣蜻B接電流互感器,也有一些型號具有20 mA模擬輸出或MID認證。所有電表均配有S0接口(脈沖輸出)。
(1)Muller+ Ziegler SINUS 5//1 S0 MID電能表
儀表由多部分塑料外殼組成。一部分由透明塑料制成,并覆蓋液晶顯示器(液體
水晶顯示器)和銘牌。為了連接儀表,提供了可從外部觸及的端子螺釘。
儀表的電子功能電路安裝在印刷電路板上,位于塑料外殼內。
待測電流在內部通過電流互感器在內部適應電子傳感器的輸入條件
電路(每相)。待測電壓通過分壓器在內部適應電子傳感器的輸入條件
每個電壓電路(每個相位)。電流和電壓信號通過濾波電路傳輸?shù)紸 / D轉換器過程。數字化
測量值是下游處理器中的進一步處理。處理后,將顯示已注冊的電量
在顯示中。該軟件控制儀表中的處理。這樣,儀表啟動/停止,脈沖輸出,顯示控制,
實現了測量值的存儲和備份,啟動和關閉行為以及錯誤監控。
SINUS 5 // 1 S0 MID和SINUS 5 // 1 M-BUS MID
參考電壓范圍(請參閱儀表印記)Un = 3×230/400(1±10%)V
參考電壓范圍(請參閱儀表印記)fn = 50(1±2%)Hz
根據儀表上的印記的當前信息(安培數)Imin-In(Imax)A
浪涌電流Ist = 0.002 A(每相對稱)
最小電流(請參閱儀表記錄)Imin = 0.01 A
轉移電流Itr = 0.05 A
額定電流(請參閱儀表標記)In = 1 A或5 A
最大電流(請參閱儀表記錄)Imin = 6 A
精度等級(見儀表印記)A級(MPE =±3.5%)或B級(MPE =±2%)
操作指示器/測試輸出設備,LED指示燈,紅色閃爍,tmin = 30毫秒
檢測到靜止/反向運動,光學LED,紅色常亮
配準指示LC顯示屏(液晶顯示屏)
電能寄存器的顯示容量5位kWh和3個小數位
脈沖常數,光學的(請參閱儀表標記)RL;標準20000 imp / kWh(0.05 Wh / imp)
脈沖常數,電氣(請參見儀表標記)RL;標準5000 imp / kWh(0.2 Wh / imp)
重復次數的脈沖數/測量時間min。 2個脈沖和20 s積分時間
脈沖輸出,無電無源,符合DIN EN 62053-31 A級和B級
脈沖參數,Umax = 30 V,Imax = 30 mA,反極性保護
脈沖長度,設置ti max = 35 ms(可調)
工作電壓范圍從180 V擴展到265 V;電壓單相或三相
工作頻率范圍從40 Hz擴展到65 Hz
能耗電壓電路約0.6 VA,電流電路約0.06 VA
通過測量技術考慮諧波能量含量,最高可達4 kHz的
室內工作溫度范圍–25°C至+55°C
防護等級II級,防護絕緣
防護等級外殼IP 51,已安裝端子蓋
重量230克
固定在35 mm高帽導軌上的按扣固定
根據DIN EN 60715
電氣連接螺釘端子最大6平方毫米
(2)Muller+ Ziegler SINUS 85 S0 MID電能表
儀表由多部分塑料外殼組成。一部分由透明塑料制成,并覆蓋液晶顯示器(液體
水晶顯示器)和銘牌。為了連接儀表,提供了可從外部觸及的端子螺釘。
儀表的電子功能電路安裝在印刷電路板上,位于塑料外殼內。
待測電流在內部通過電流互感器在內部適應電子傳感器的輸入條件
電路(每相)。待測電壓通過分壓器在內部適應電子傳感器的輸入條件
每個電壓電路(每個相位)。電流和電壓信號通過濾波電路傳輸?shù)紸 / D轉換器過程。數字化
測量值是下游處理器中的進一步處理。處理后,將顯示已注冊的電量
在顯示中。該軟件控制儀表中的處理。這樣,儀表啟動/停止,脈沖輸出,顯示控制,
實現了測量值的存儲和備份,啟動和關閉行為以及錯誤監控。
SINUS 85 S0 MID和SINUS 85 M-BUS MID
參考電壓范圍(請參閱儀表印記)Un = 3×230/400(1±10%)V
參考電壓范圍(請參閱儀表印記)fn = 50(1±2%)Hz
根據儀表上的印記的當前信息(安培數)Imin-In(Imax)A
浪涌電流Ist = 0.002 A(每相對稱)
最小電流(請參閱儀表記錄)Imin = 0.25 A
轉移電流Itr = 0.5 A
額定電流(請參閱儀表記錄)Iref = 5 A
最大電流(請參閱儀表記錄)Imin = 85 A
精度等級(見儀表印記)A級(MPE =±3.5%)或B級(MPE =±2%)
操作指示器/測試輸出設備,LED指示燈,紅色閃爍,tmin = 30毫秒
檢測到靜止/反向運動,光學LED,紅色常亮
配準指示LC顯示屏(液晶顯示屏)
電能寄存器的顯示容量6位kWh和3個小數位
脈沖常數,光學的(請參閱儀表標記)RL;標準5000 imp / kWh(0.2 Wh / imp)
脈沖常數,電氣(請參見儀表標記)RL;標準500 imp / kWh(2 Wh / imp)
重復次數的脈沖數/測量時間min。 2個脈沖和20 s積分時間
脈沖輸出,無電無源,符合DIN EN 62053-31 A級和B級
脈沖參數,Umax = 30 V,Imax = 30 mA,反極性保護
脈沖長度,設置ti max = 35 ms(可調)
工作電壓范圍從180 V擴展到265 V;電壓單相或三相
工作頻率范圍從40 Hz擴展到65 Hz
能耗電壓電路約0.6 VA,電流電路約2.5伏安
通過測量技術考慮諧波能量含量,最高可達4 kHz的
室內工作溫度范圍–25°C至+55°C
防護等級II級,防護絕緣
防護等級外殼IP 51,已安裝端子蓋
重量270克
固定在35 mm高帽導軌上的按扣固定
根據DIN EN 60715
電氣連接螺釘端子最大25平方毫米
(3)Muller+ Ziegler SINUS 85 A電能表
SINUS 85 A類型的電表是用于變壓器和直流電的三相四線交流電表
連接。它們用于測量任何負載相中的有功和無功電能。它可以在
帶有振蕩程序包控制(間歇性電流消耗)以及正弦波失真的安裝。儀表SINUS
具有基于類型測試的MID合格標記的標記,作為用于電活性物質注冊的偏移量測量設備
能源。它們的應用范圍涵蓋工業廠房,車間,機器,辦公室等,并且設計用于35 mm的卡扣固定
高頂禮帽護欄。
類型和功能
SINUS 5 // 1 A和SINUS 85 A電表是全電子獨立功能的交流電表,用于固定式
安裝在三相四線電源系統中,用于測量有功和無功電能
在最多兩個能源關稅中注冊它們。
它們設計為室內儀表,既有外殼型,也有內置安裝型,有4種模塊寬度,用于卡扣固定在高帽導軌上。一個顯示器,一個用于關稅轉換的關稅控制輸入,以及至少一個用于脈沖輸出的脈沖輸出
與有功電能成正比的總是可用的。允許在未連接零線的情況下使用,并且不影響測量
如果在評估閾值之內,則三相對稱施加的電壓的精度。
儀表無需額外的輔助電壓。電能測量值永久存儲在電表中,以防萬一
電源故障。可選地,第二個脈沖輸出,用于輸出與無功功率成正比的脈沖,或者
提供用于數據傳輸?shù)腗-Bus通信接口。
特殊功能
數字三相電能計數器5 // 1 A或85 A直接測量
3 x 230/400伏
模組寬度72毫米
帶有在歐盟有效的MID證書
可選配集成M-BUS
精度等級1(等級B)
液晶顯示8位(6 + 2小數位)
安裝自檢
兩個帶收費切換輸入的收費表HT / NT
帶2 N端子(零線穿過)
2個S0脈沖輸出用于有功和無功電能,
帶有2個用于有功和無功電能的LED,在無負載的情況下通電后永久點亮,并與負載成比例地閃爍
菜單指示:消耗,電壓(V),電流(A),功率輸出(W),視在功率(VA),無功功率。
出廠設置的S0脈沖數和脈沖長度(選件)
