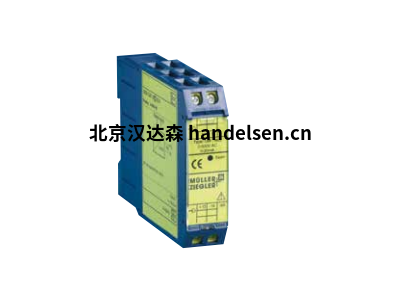

Muller+ Ziegler測量傳感器DIw-MU
用于將正弦交流電直接轉換為外加直流電
電流或直流電壓信號。
功能
待測交流電傳輸?shù)诫娏骰ジ衅?用于電流隔離和轉換-
通過通孔并從那里到下游整流電路。 在那里產生的直流電壓被放大并轉換
變成外加直流電或外加直流電壓。 輸出無負載和短路。 僅針對“活零”，
需要一個輔助電壓。
額定頻率50 Hz，60 Hz或400 Hz
永久性2倍過載
高浪涌負載20倍，1 s
輸出輸出變量單輸出
額定值0-20 mA / 500Ω負載或
0-10 V /最大負載10 mA
選項?“零電” 4-20 mA / 500Ω負載
(需要輔助電壓)
傳輸行為精度在額定值的5-100%時為±0.5%
10 Hz頻率變化時的頻率影響<0.05%
溫度范圍-15°C至+20°C至+30°C至+55°C
溫度影響<0.1%在10 K
輔助電壓影響否
負荷影響否
外部磁場影響無(400 A / m)
殘留紋波<30 mVss
響應時間<400毫秒
最大開路電壓24伏
最大電流限制過載時兩倍
輸入，輸出，輔助電壓之間的測試電壓4 kV
輔助電壓230 V AC±20%，45-65 Hz，2.5 VA
(僅適用于“零電”)選項?110 V AC±20%，45-65 Hz，2.5 VA
?24 V DC-15%至+ 25%，2 W
?6-30 V AC + DC，2 VA
?36-265 V AC + DC，2 VA
尺寸外殼外殼A，(寬22.5毫米)A1頁
通孔8.5 mm在50 A和60 A
15 mm在...上100 A和150 A
重量190克
安裝緊固按扣在35 mm高帽導軌上。符合DIN EN 60715
電氣連接螺釘端子最大4平方毫米
Muller+ Ziegler測量傳感器DIw-MU
