英國ANDERSON-NEGELE壓力傳感器



產品型號介紹：

P41壓力傳感器-壓力傳感器-圖-Anderson-Negele

溫度補償變送器，用于測量管道和容器中的過程壓力



D3壓差和液位傳感器-壓力傳感器-圖-Anderson-Negele

液位和壓頭的并行顯示，集成的儲罐線性化和密度補償。



L3壓力和液位變送器-壓力傳感器-Img-Anderson-Negele

管道中的高精度過程壓力測量以及容器中的靜液壓液位和體積測量



帶有63毫米顯示屏的MAN-63壓力表-壓力傳感器-圖-Anderson-Negele

MAN-63壓力表，帶63毫米顯示屏

管道和容器機械規



帶63毫米顯示屏的EK壓力表-壓力傳感器-Img-Anderson-Negele

緊湊的高精度量規，適用于1/4“的管道和容器



帶有90毫米顯示屏的EL壓力表-壓力傳感器-圖-安德森·內格勒

機械壓力表，用于測量管道和容器中的過程壓力



帶有90毫米顯示屏的EM壓力表-壓力傳感器-圖-安德森·內格勒

機械壓力表，用于測量管道和容器中的過程壓力



ELH高壓表-壓力傳感器-Img-Anderson-Negele

均質機中壓力高達1000 bar的壓力表



查看產品

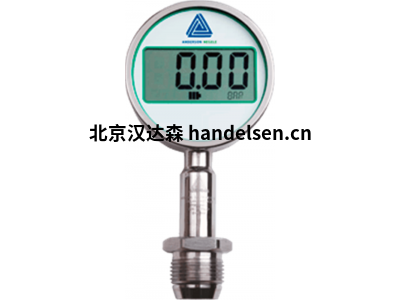

MAN-90-BAT，MAN-90P-BAT壓力表，帶有90毫米LCD顯示屏-壓力傳感器-圖-安德森·內格勒

帶LCD顯示屏的壓力表，用于測量管道和容器中的壓力



EP壓力表-壓力傳感器-圖-Anderson-Negele

衛生電子壓力表，用于本地顯示控制管道和容器中的壓力



PFS模塊化壓力變送器-壓力傳感器-Img-Anderson-Negele

模塊化傳感器可顯示高177°C的過程溫度，用于測量管道和容器中的壓力，并帶有顯示屏



MPP模塊化壓力變送器-壓力傳感器-Img-Anderson-Negele

帶有顯示屏的模塊化壓力傳感器，用于測量管道和容器中的過程壓力，過程溫度高達177°C（350°F）



MPP-DFI-壓力傳感器-圖-Anderson-Negele

MPP Sentinel DFI幫助監視過程和測量系統之間的屏障完整性，并在屏障被破壞時提供數字警報。



DAN-HH壓力變送器-壓力傳感器-圖-Anderson-Negele

緊湊型傳感器，用于測量管道和容器中的過程壓力



HA壓力變送器CPM連接-壓力傳感器-Img-Anderson-Negele

緊湊型傳感器，用于b 1/4英寸以下的小管道，過程溫度高達150°C



具有三夾鉗的HA壓力變送器-壓力傳感器-Img-Anderson-Negele

緊湊型壓力傳感器，適用于b 1/4英寸以下的小管道，工藝溫度高達150°C



HA可高壓滅菌的壓力變送器-壓力傳感器-Img-Anderson-Negele

緊湊型傳感器，用于b 1/4英寸以下的小管道，過程溫度高達150°C



緊湊型傳感器，用于過程溫度大于200°C的遠程版本-壓力傳感器-圖-安德森·內格勒

緊湊型傳感器，適用于> 200°C的高過程溫度，帶遠程版本

測量管道和容器中的過程壓力，帶有金屬膜片的傳感器，溫度高可達200??°C / 392°F



查看產品

帶有陶瓷壓力傳感器的DAC-341壓力傳感器-壓力傳感器-Img-Anderson-Negele

DAC-341帶有陶瓷壓力傳感器的壓力傳感器

堅固的壓力傳感器，可承受高壓沖擊



查看產品

配置傳感器

用于過程監控的衛生壓力傳感器和壓力表廣泛用于食品，飲料和制藥行業。

在乳制品廠，啤酒廠，飲料工業，葡萄酒生產，果汁生產和其他食品工廠的幾乎所有生產過程中，壓力表和壓力測量傳感器為確保過程的功能和效率以及保證產品質量做出了重大貢獻。在此類應用中，過程壓力的高精度監控以及運行過程中可靠的防污染保護是決定性的標準。在制藥行業中，對材料質量提出了更高的要求，并且通常還要求嚴格遵守指定的壓力規格，而制藥和生物技術領域的特殊壓力傳感器可以滿足這些要求。特殊型號也可用于極低壓，極高壓或差壓或遠程壓力測量。

衛生壓力傳感器的設計

壓力傳感器根據其設計分為機械壓力表和電子壓力變送器。

壓力表：

作為帶有顯示屏的機械壓力傳感器，可以將測量值以模擬或數字形式直接傳輸?shù)浆F(xiàn)場顯示屏。也有帶開關量輸出的壓力表，作為模擬壓力開關或數字壓力開關，可以將測量值傳輸?shù)竭^(guò)程控制或作為警報信號傳輸?shù)絇LC控制中心。



電子壓力變送器：

與內部壓電信號轉換器一起工作。他們可以在顯示屏上顯示測量值，將其傳輸?shù)絇LC或在智能電子單元中對其進行處理，并帶有其他測量數據，例如溫度。這意味著對于任何要求，都可以使用具有便利的數據檢測，處理和傳輸功能的合適測量技術。



另一個區別是用于壓力膜片或壓力盒的材料。

不銹鋼膜片：

這些用于大多數版本的Anderson-Negele壓力傳感器。根據應用和介質，可以單獨選擇不銹鋼等級和表面粗糙度。



陶瓷測量池：

也可以選擇帶陶瓷膜片的壓力傳感器。這些特別為高壓沖擊的應用提供了優勢。

衛生設計：

Anderson-Negele壓力傳感器是根據“ HYGIENIC BY DESIGN”原理開發的，并且在無死角安裝，清潔性方面符合3-A，F(xiàn)DA或EHEDG等機構和組織的原理和規格，材料質量和處理。

衛生壓力傳感器的應用

衛生壓力儀表可用于許多不同的應用類型：

過程壓力測量：

在許多生產過程中或在CIP / SIP過程中，在線壓力傳感器可確保維持管道，管子，管線，工藝容器，儲罐，生物反應器或其他容器中規定的正壓或負壓值。具有開關量輸出的壓力變送器和壓力計可以通過警報信號將偏差報告給PLC，從而可以觸發自動，立即的反應或保護措施。



靜液壓液位測量：

使用壓力傳感器，由于罐的尺寸，設計，材料，介質或其他原因，在無法或無法精確測量其他液位的情況下，可以以高的精度確定并傳輸容器中的液位。



靜水壓力測量：

集成了儲罐線性化功能的智能壓力傳感器甚至可以更進一步：液位，儲罐幾何形狀，密度補償和溫度補償?shù)慕Y(jié)合，使以公斤，升，％為單位的體積或質量直接傳輸，并且在任何時候都具有高的精度。適用于任何媒介。



壓差測量：

通過為壓力傳感器配備兩個傳感器閥桿和信號轉換器，可以并行檢測兩個壓力值。這樣可以精確測量加壓容器中的壓差，從而同時精確測量液位和監控壓力罐（例如發酵罐，無菌罐或果汁）中的揚壓。儲存罐。這種數字測量系統易于安裝，完全沒有毛細管，可靠，安全。它可用于監測果汁生產中由于壓力下降或發酵后污染的風險。

壓力傳感器和測量范圍

Anderson-Negele壓力傳感器可選地與壓力傳感器一起工作，以產生相對壓力，絕對壓力或復合壓力。

帶有相對壓力傳感器：

膜的背面通風，即傳感器測量相對于大氣壓的正壓。



在絕對壓力傳感器中：

在制造過程中產生的真空保持在膜片和基體之間，即傳感器將相對于真空的壓力作為參考點進行測量。選擇絕對壓力測量以消除變化的大氣壓力的影響。



復合壓力傳感器

允許在真空范圍內進行相對測量。



測量范圍：

測量范圍的選擇范圍很大，即上下大值之間的差（例如-1 ... 2 BAR / -1 ... 9 BAR / 0 ... 2 BAR / 0 ... 40 BAR）允許針對所有過程條件的特定而精確的調整。調低壓力甚至可以達到0 ... 0.04 BAR的極低壓力。

衛生壓力計

由于采用了特殊的Anderson-Negele長壽命技術，因此大大提高了測量靈敏度和耐用性。無磨損的機械測量裝置可確保多年的測量精度達到終值的±0.25％。高效的液壓機械阻尼系統即使在劇烈的壓力波動下也能提供可靠的保護。此外，隔膜還具有多種機械保護功能，可延長使用壽命，例如，傳感器和隔膜的材料質量高，內部生產中熟練的技術人員可控制焊接以及凹入位置以防止在搬運過程中損壞設備的

由于可以隨時對零點和跨度進行兩點調整，因此避免了過早更換，從而大大延長了使用壽命。已經具有吸引力的采購價格得到了更長使用壽命的補充，并導致了非常優惠的擁有成本。堅固的設計，耐高溫高壓處理，Ra≤0.2μm的表面粗糙度，CIP / SIP功能和高達165°C的耐高溫性（采用蒸汽穩定隔膜），全面衛生且易于使用的特性確保了長期的實用性清潔的防護等級IP66的一件式設計以及超大且易于閱讀的顯示屏。壓力表的直徑分別為63 mm和90 mm，可見顯示屏顯示相對于壓力表尺寸的大尺寸。壓力指示的刻度可以調整為過程壓力。

通過使用符合USP VI類的壓力傳遞流體，可以避免因膜片損壞以及介質與非無菌成分接觸而造成的污染。不銹鋼隔膜的高質量設計可延長使用壽命，并顯著降低破裂風險，因?yàn)楦裟さ囊苿?dòng)幅度要小得多。

衛生壓力變送器

全面的產品，從用于標準過程要求的堅固，低成本壓力變送器，到具有高端設備的智能壓力傳感器，即使是困難的過程也可以實現完全自動化，始終為每種要求，每種過程提供佳，經濟的設備和每個應用程序。



這可以滿足特殊性能特征的要求：

高溫：

特殊的高溫壓力傳感器允許過程溫度高達250°C



高壓力：

某些應用程序（例如均質機）在非常高的壓力下工作。Anderson-Negele提供壓力表，適用于高1000 BAR的壓力。



耐超壓性：

在某些過程中，可能會發生強烈的壓力波動，這會損壞壓力傳感器。在這種情況下，應使用具有高抗過壓性的傳感器。在Anderson-Negele，可提供耐壓超過40 BAR的型號。



陶瓷電池：

也可以使用沒有壓力傳遞液體的“干式”或“電容式”傳感器。在此，壓力變化被高純陶瓷Al2O3制成的薄膜吸收，在測量單元上通過電容檢測薄膜的變形，并將其電子傳輸。



現場維修：

帶有智能替換設計的模塊化壓力傳感器可以輕松地在現場更換組件，從而簡化了備件庫存并提高了傳感器的可用性。



溫度補償：

使用靜液壓液位測量時，溫度漂移會導致輸出值不準確。使用Anderson-Negele傳感器時，由于溫度影響而導致的偏差比傳統壓力傳感器小10倍之多。



駁回：

即使使用10：1的量程比，由于使用校準的測量范圍作為參考，Anderson-Negele的測量精度仍可保持高達0.15％。



加壓罐：

對于加壓罐，帶兩個傳感器閥桿的差壓傳感器是高精度液位或體積測量的佳解決方案。



小管徑：

膜片直徑越大，測量精度越高。但是，這對于非常小的管道來說是一個問題。這可以通過使用CPM和CPM Mini適配器系統進行過程調整來克服。這些使壓力傳感器即使在管道直徑僅為1/4“的情況下也能使用標準隔膜。更多信息，請參見產品類別“過程調整”。

雙壓力膜片，集成監控

Sentinel DFI（膜片故障指示）可防止高價值產品受到污染：使用傳統的壓力傳感器，如果膜片損壞，產品可能會與驅動液或非無菌內部傳感器部件接觸??。膜片的斷裂在幾個生產周期的時間內可能不會被發現，因此會造成污染，并帶來相應的高價值損失。Sentinel DFI監視隔膜的完整性，并通過數字警報立即發出隔膜損壞的信號。



衛生設計/衛生材料

壓力表由優質的材料制成。根據類型和預期應用，可以選擇以下材料和表面：

與介質接觸的組件：不銹鋼1.4404（316L）/ 1.4435（316L）

壓力傳感器：不銹鋼1.4404（316L）/ 1.4435（316L）/ C276哈氏合金/陶瓷Al2O3

表面粗糙度，高Ra≤0.2μm（電拋光）3.1材質證書可用于制藥應用。



英國ANDERSON-NEGELE壓力傳感器由于其極其堅固耐用的設計，這些傳感器甚至可以承受高的機械應力（例如振動和壓力沖擊），這些應力在許多實際應用中會反復出現，并永久確保高的精度。



工藝調整/安裝

大量不同的過程適應性確保了在新工廠中安裝以及對現有過程，罐或管道進行改造方面的極大靈活性。除了帶有衛生螺紋，三夾連接甚至O型圈密封的壓力傳感器外，還可以安裝在公稱直徑小為1/4“的管道中。
