Walther-Werke插頭和連接器產品性能

高軻 QQ：2850590595   手機：18518179343 電話：010-64717020-172 傳真：010-84786709-666 郵件：sales62@handelsen.cn

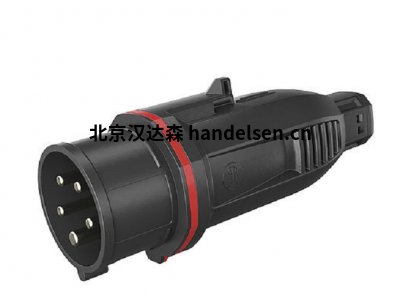

 CEE型插頭和連接器采用絕緣置換技術，旨在提高生產率并降低成本安裝線端接費用。對所有大小接線工作使用快速連接系統將加快速度并在節省資金的同時改善電線端接。與之相比，節省時間和人力可達60％其他連接系統。
無剝線 - 安裝快速簡便。通常的剝離程序不是必需的。只需移除外部電纜護套長度，折疊并將導體定位在穿孔口袋中，連接完成。Walther快速連接系統可在導體和穿孔金屬之間提供zui佳的電氣連接。一旦螺紋夾緊環固定在應變消除裝置上，就會釋放適當?shù)牧y(tǒng)一和受控的連接。
絕緣位移連接設計用于16安培的18 - 14 AWG（1 - 2.5 mm2）導線適用于3安培版本的14 - 10 AWG（2.5 mm2 - 6 mm2）版本，適合在極端情況下使用重振動等條件。

一、產品參數：

固體橡膠分配器
顏色：黑色
1個外殼649/2
堅不可摧，耐老化，耐酸堿的房屋。
可堆疊
所有外部金屬部件均由不銹鋼制成
保護等級II
尺寸HxWxD：482 x 270 x 280 mm
4個CEE安裝插座5 x 16A 410型
4微型斷路器（MCB）3針。 16A C.
1個剩余電流裝置（RCD）4針。40 /0,03
2米連接電纜H07RN-F5G6
CEE插頭5 x 32A型230SL
總保護類型：IP44
額定電流：32A
RDF=0.33
產品編號：64904zV24A

二、常用型號：
Walther-Werke 269505
Walther-Werke FW210502CC
Walther-Werke FW210507CC
Walther-Werke FW210508CC
Walther-Werke FW211506PH
Walther-Werke FW211501PH
Walther-Werke FW211502PH
Walther-Werke FW211503PH
Walther-Werke FW211504PH
Walther-Werke FW211505PH
Walther-Werke E2TG01M420C0
Walther-Werke E2TG01M520C0
Walther-Werke 700103
Walther-Werke 700104
Walther-Werke 700105
Walther-Werke 700110
Walther-Werke 700116
Walther-Werke 700132
Walther-Werke 700203
Walther-Werke 700204
Walther-Werke 700210

許多不符合IEC標準的專有銷和套管配置都旨在容納多個電壓系統。可能會無意間將連接到設計為在一個電壓系統上運行的設備的導線插頭插入帶有不同電壓接線的插座中。電壓不匹配可能會對設備造成輕微甚至嚴重的損壞或?qū)Σ僮魅藛T造成人身傷害，因此不被視為安全的電氣實踐。



IEC 309-2類型的單個額定Pin＆Sleeve設備的電壓由相對于位于外殼底部的鍵槽的超大凹型接地觸點的位置確定。鐘面用于表示特定電壓系統的接地套管的位置，例如480 VAC插座或連接器將在7點鐘位置放置超大的接地套管。插頭或入口上的相應接地針位置是母設備的鏡像。電壓系統不匹配的設備根本無法配合。每個設備上均明確標有打算使用的電壓系統。下方鏈接上的圖顯示了每個電壓系統的鍵控位置和顏色編碼。國際評級。絕緣外殼由耐沖擊的尼龍材料制成。非金屬設備盡管不易濫用且耐腐蝕，但它還是不導電的，從而提高了產品的安全性。

額定電壓為60安培及以上的插頭和插座，通過插頭上的導向銷和插座上比主銷短的陰型套筒，具有“電氣互鎖”功能。先導銷和凹形套筒最后接觸，然后先斷開接觸。當導向銷和套筒配合時，該程序?qū)⒋蜷_(kāi)電源，并在相觸點脫離之前關閉電源。這樣可以防止在負載下接通或斷開電路。

電氣聯鎖


額定電壓為60安培及以上的插頭和插座，通過插頭上的導向銷和插座上比主銷短的陰型套筒，具有“電氣互鎖”功能。先導銷和凹形套筒最后接觸，然后先斷開接觸。當導向銷和套筒配合時，該程序?qū)⒋蜷_(kāi)電源，并在相觸點脫離之前關閉電源。這樣可以防止在負載下接通或斷開電路。

WALTHER-WERKE為客戶提供全面的產品組合，用于將建筑工地運營商使用的所有電氣材料連接到能源供應商的中壓電源。從可移動的變電站，連接分配器和組分配器，到為容器，地下水泵，照明系統和起重機供電的特殊分配器。 由塑料和實心橡膠制成的便攜式插座組合，以及電纜橋架和延長電纜使該系列更加完美。 但這還不是全部，因?yàn)槲覀兺ㄟ^(guò)專家的客戶建議為分配解決方案的符合標準的設計提供了可觀的附加值。 通過培訓計劃以及現場或電話支持，我們隨時可以提供建議。

Walther-Werke插頭和連接器產品性能，有關選型及規格確定情況，歡迎垂詢漢達森品牌專員高軻。
