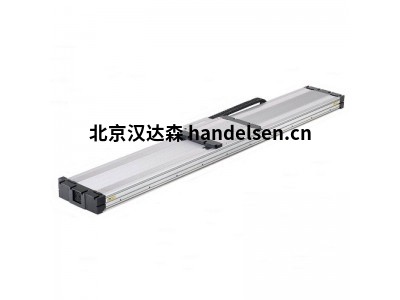

Parker legris 404LXR系列無齒槽效應雙導軌的直線平臺

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

　　輪廓寬度98 mm

　　傳動軸類型直線電機

　　螺節距無齒槽效應伺服電機

　　軸承類型雙導軌

　　最大沖程長度1000 mm

　　39.37 inch

　　最大工作速度3 m/sec

　　118.11 inch/sec

　　最大螺桿轉速-

　　最大加速度49 m/sec2

　　1930 inch/sec2

　　雙向重復性1 μm

　　0.0393 thou

　　傳動列效率額定值-

　　工作周期100 %

　　負荷能力441 N

　　99 lb

　　逆變負荷能力441 N

　　99 lb

　　軸向負荷能力50 N

　　11 lb

　　最大斷裂扭矩-

　　最大運行扭矩-

　　包括其他保護功能鋼帶蓋(IP30)

　　符合規格潔凈室(1000級 - 標準)

　　回饋類型是(編碼器：0.1μm，0.5μm，1μm或5μm分辨率光學增量/正弦輸出)

　　404LXR系列無齒槽效應雙導軌的直線平臺因其一如既往的杰出性能，高品質，高強度，以及時尚的工業設計和多功能性而廣受全球用戶的肯定。404LXR通過將無齒槽效應電機，高性能軸承和線性反饋組合起來以實現優異的性能。這種組合所產生的位置平臺具有快速響應，高加速度和平滑平移的特性。由于其承載特征都是基于成型鋁材的基底座而構建的，因此其優異的加工精度以實現產品優異的平直度和平整度。 400LXR提供3種不同行程的可擴展框架尺寸，以承載各種有效載荷，或構建多軸系統配置產品。400LXR還設計為適應多種標準增強功能，從集成軸制動器，安裝的高分辨率線性編碼器，無塵室準備到標準多軸支架。

　　鑒于如此優良的特點，使得400LXR系列產品成功的應用于許多高科技場合，如生命科學，電子制造和光學行業。鑒于400LXR堅固的結構和密封設計，它也被應用于包裝，機床和汽車工業自動化行業的應用。

　　404LXR系列無齒槽效應式雙正方形導軌的直線電動位置平臺;高價值標準功能及配件：

　　• 框架寬度為98 mm

　　• 十五個標準行程，從50到1000 mm

　　• 重復位置精度為+/- 1.0微米

　　• 光學編碼器分辨率為5.0,1.0,0.5和0.1微米以及正弦輸出

　　• 速度上限為3000 mm / sec

　　• 集成8極線性電機，原點/限位傳感器和反饋

　　• 有效載荷上限為440 N

　　• 推力上限為180 N

　　• 預配置電纜選項

　　• IP30等級

　　• 標準多軸系統

　　• 方便的螺紋孔安裝

　　• 具有每個精度級的斜率校正值的激光測試數據
